1. VALORACIÓN INICIAL DE LA ARQUITECTURA

Se ha analizado la arquitectura de esta ventana en tipología de formas de edificios, independientemente de su altura.

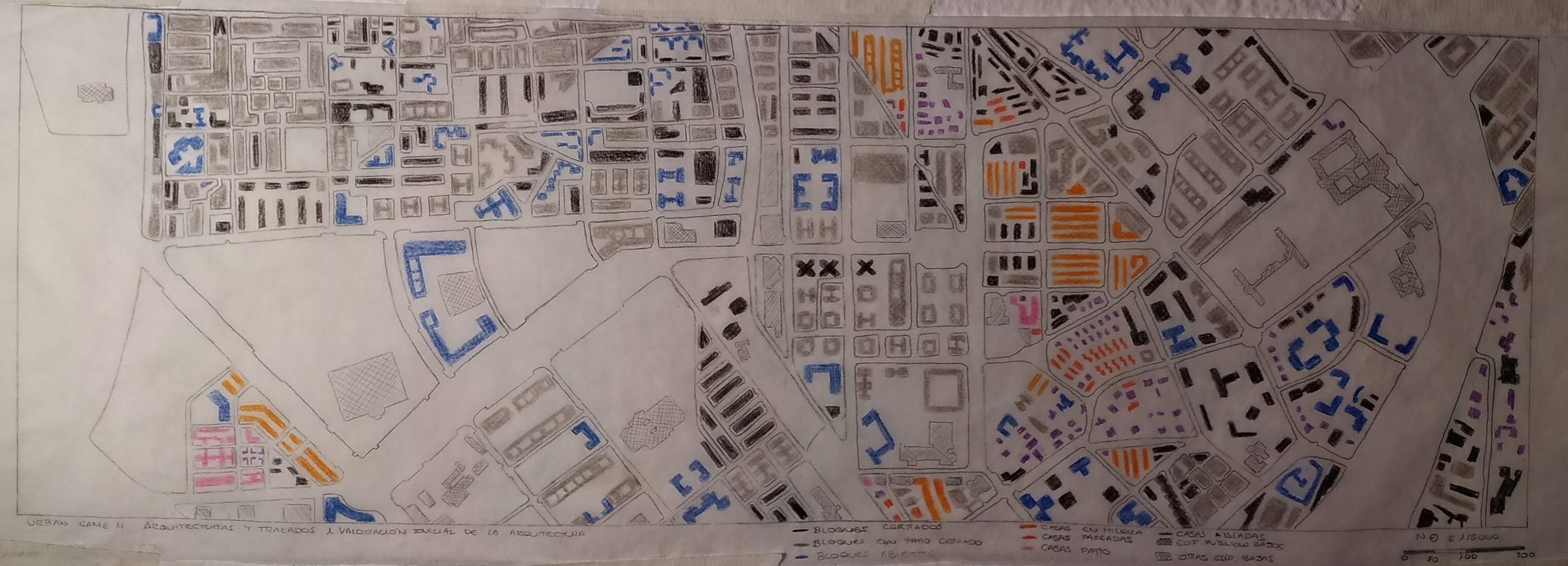

Podemos clasificar esta arquitectura en bloques cerrados (negro), bloques con patio cerrado (gris), bloques abiertos (azul), casas en hilera (naranja), casas pareadas (rojo), casas con patio (rosa) y casas aisladas (morado).

Se puede ver como en esta zona de Granada predominan los bloques con patio cerrados, los cuales son de luces necesarios para ventilación de las viviendas que existen en estos bloques. Este resultado que se ha obtenido es el reflejo de la expansión de la ciudad de Granada.

2. ANÁLISIS DE MODELOS EJEMPLARES

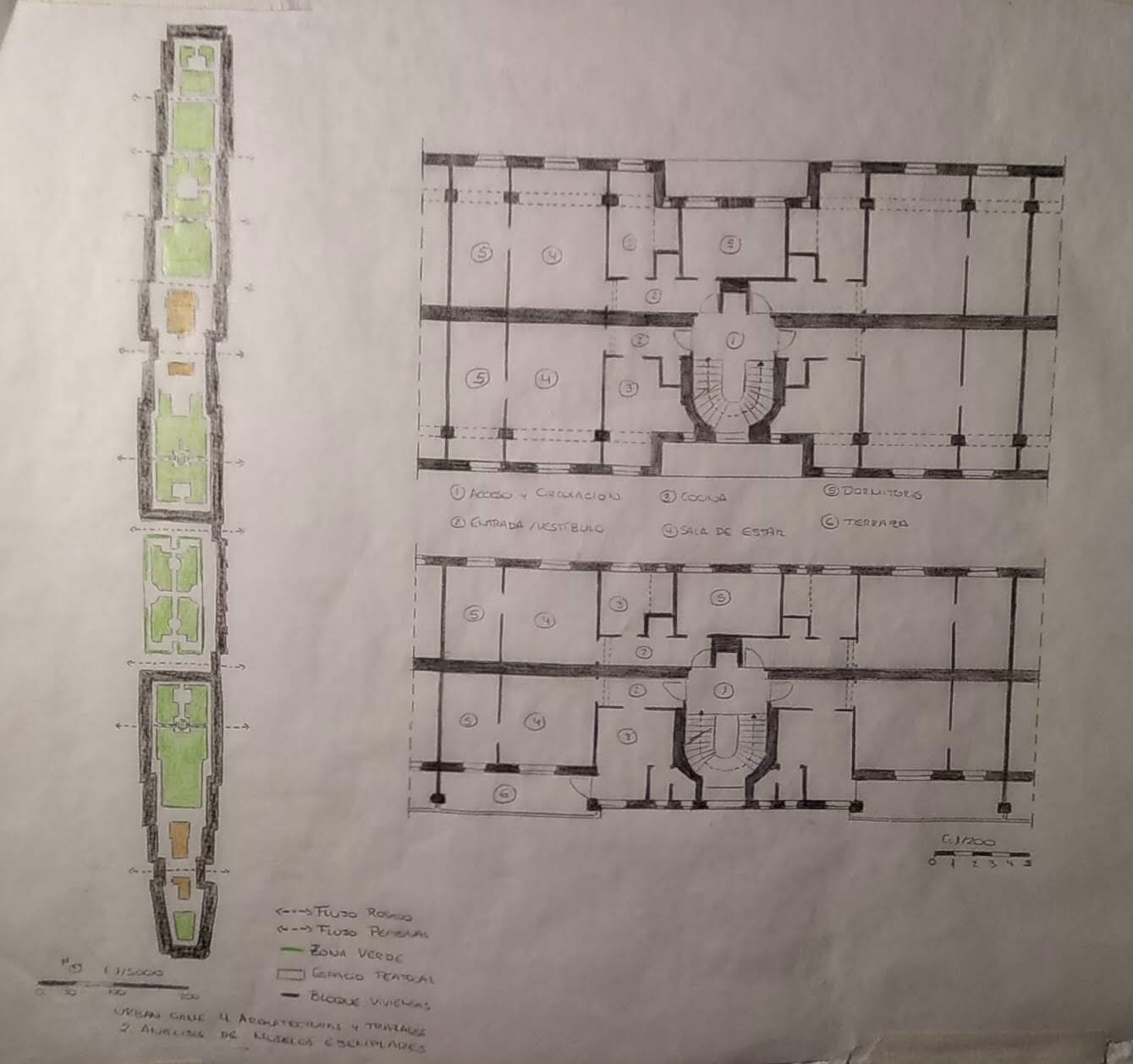

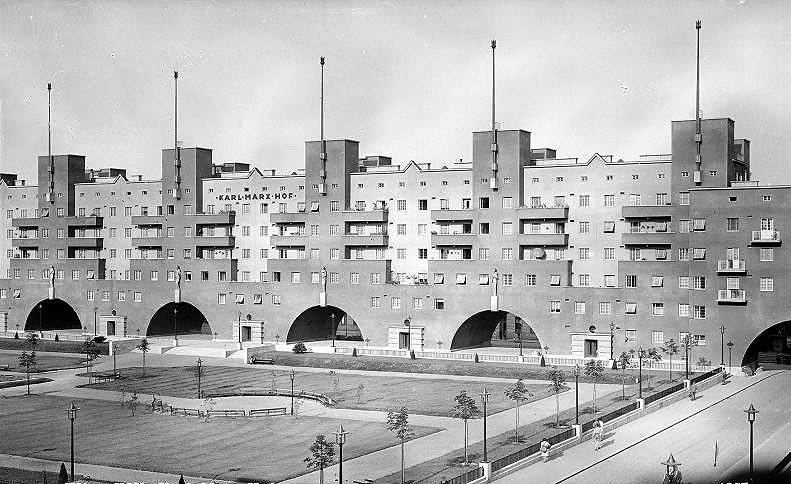

El modelo "Karl Max" de viena se puede clasificar como bloque con patio cerrado, pero al contrario del patio de luces encontrado en Granada, es un patio público, donde se encuentran espacios verdes y distintosequipamientos (naranja).

Este edificio permite que el tráfico rodado le atraviese para llegar a la calle que se encuentra al otro lado del conjunto, al igual que el tráfico peatonal, pero el peatón si dispone de espacio de circulación en el propio interior del modelo.

Las viviendas solo disponen de luz natural y ventilación en una de sus fachadas. Se organizan con una distribución básica de cocina, salón, dormitorio, baño y terraza en alguna de ellas.

3. PROPUESTA DE NUEVAS ARQUITECTURAS ALTERNATIVAS

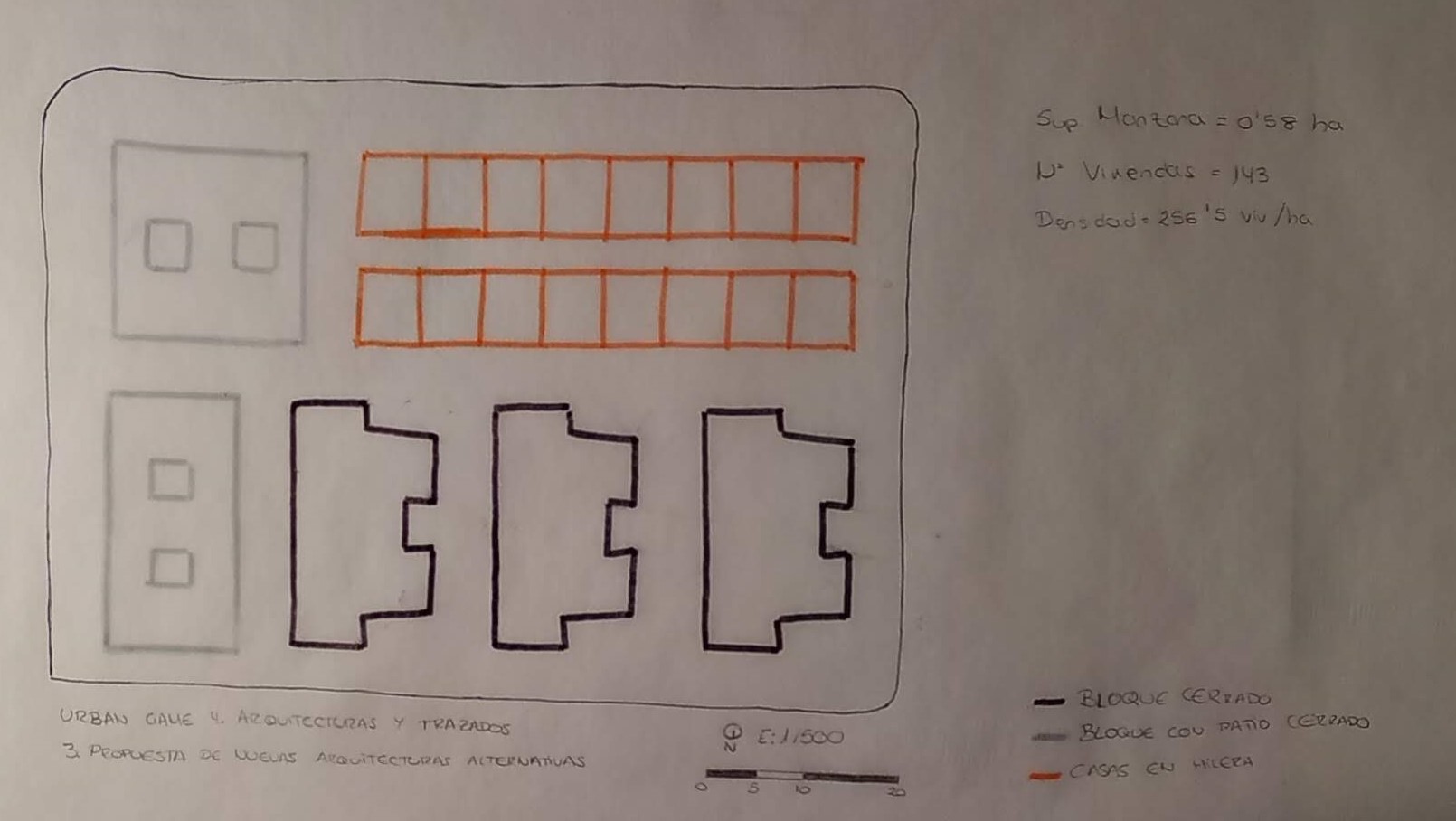

Manzana original:

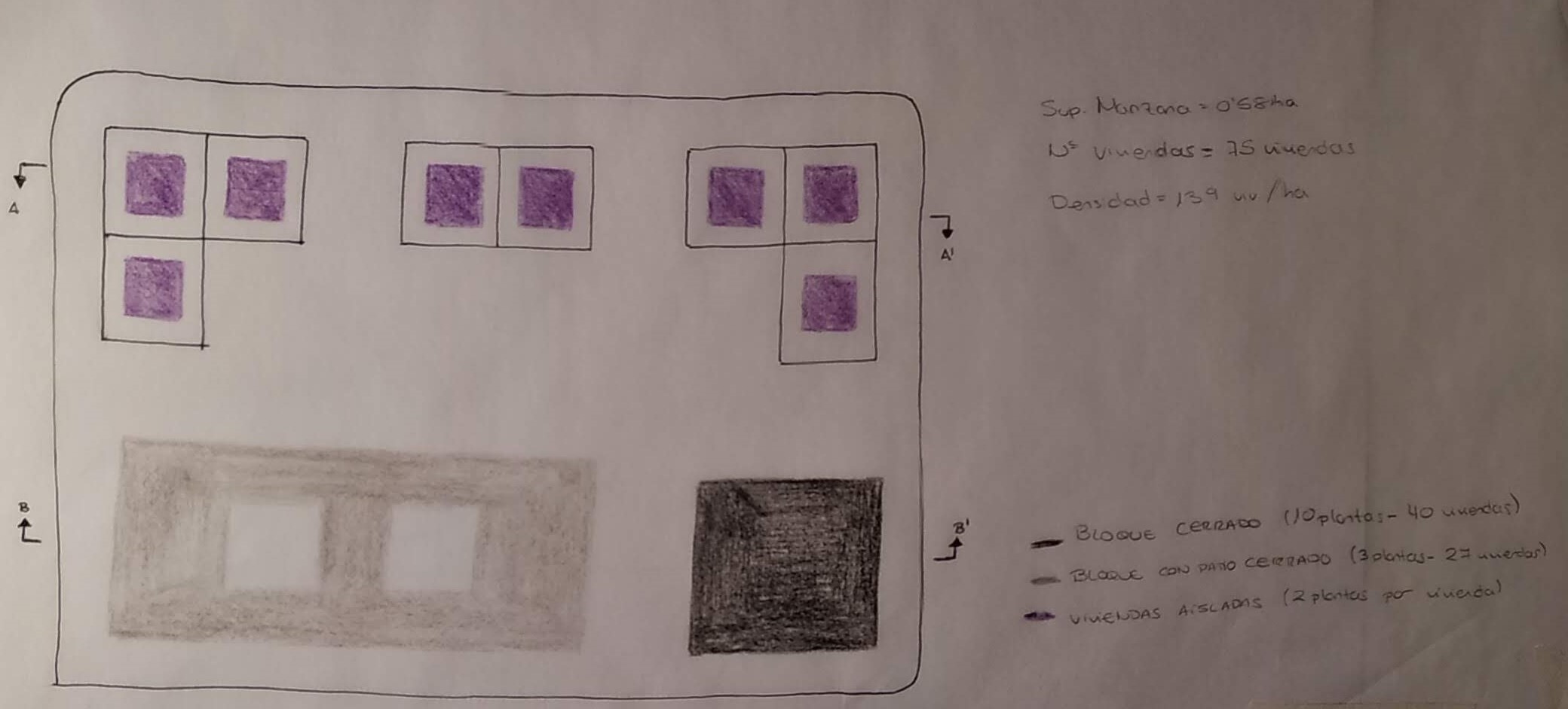

Manzana propuesta:

Se ha elegido una manzana de Granada en la cual nos encontamos bloques verrados (3 bloques de 7 plamtas y 21 viviendas cada uno), bloques con patio cerrado (2 bloques de 8 plantas y 32 viviendas cada uno) y casas en hilera (16 viviendas de 2 plantas cada una).

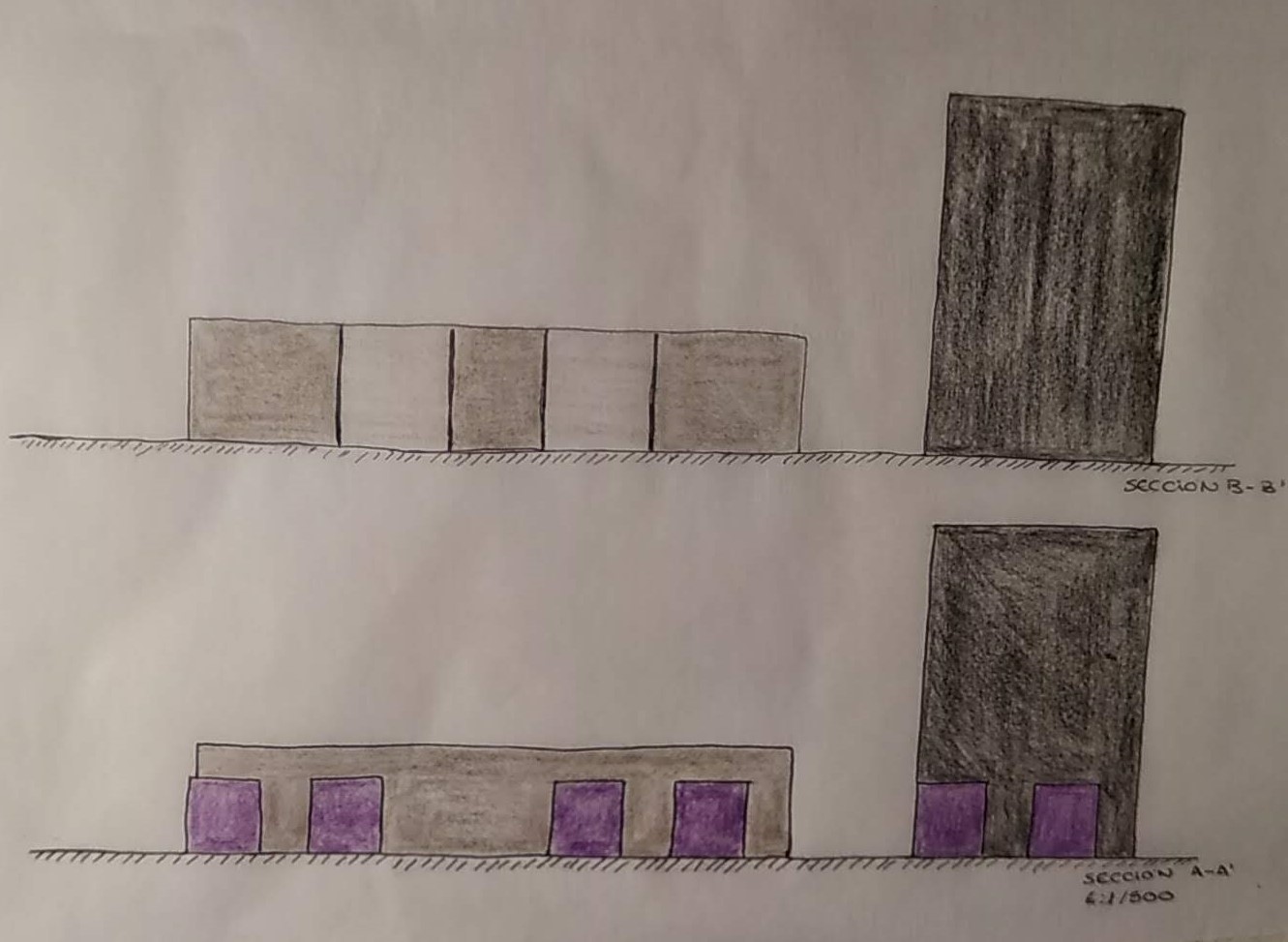

Se propone una nueva organización compuesta por un bloque cerrado (1 bloque de 10 plantas y 40 viviendas en total), un bloque con patio cerrado (1 bloque de 3 plantas y 27 viviendas en total) y casas aisladas (8 viviendas de 2 plantas cada una).

Con la propuesta se consigue disminuir la densidad de la manzana original casi a la mitad, como se muestra en la siguiente tabla resumen:

4. EL TRAZADO COMO PROYECTO

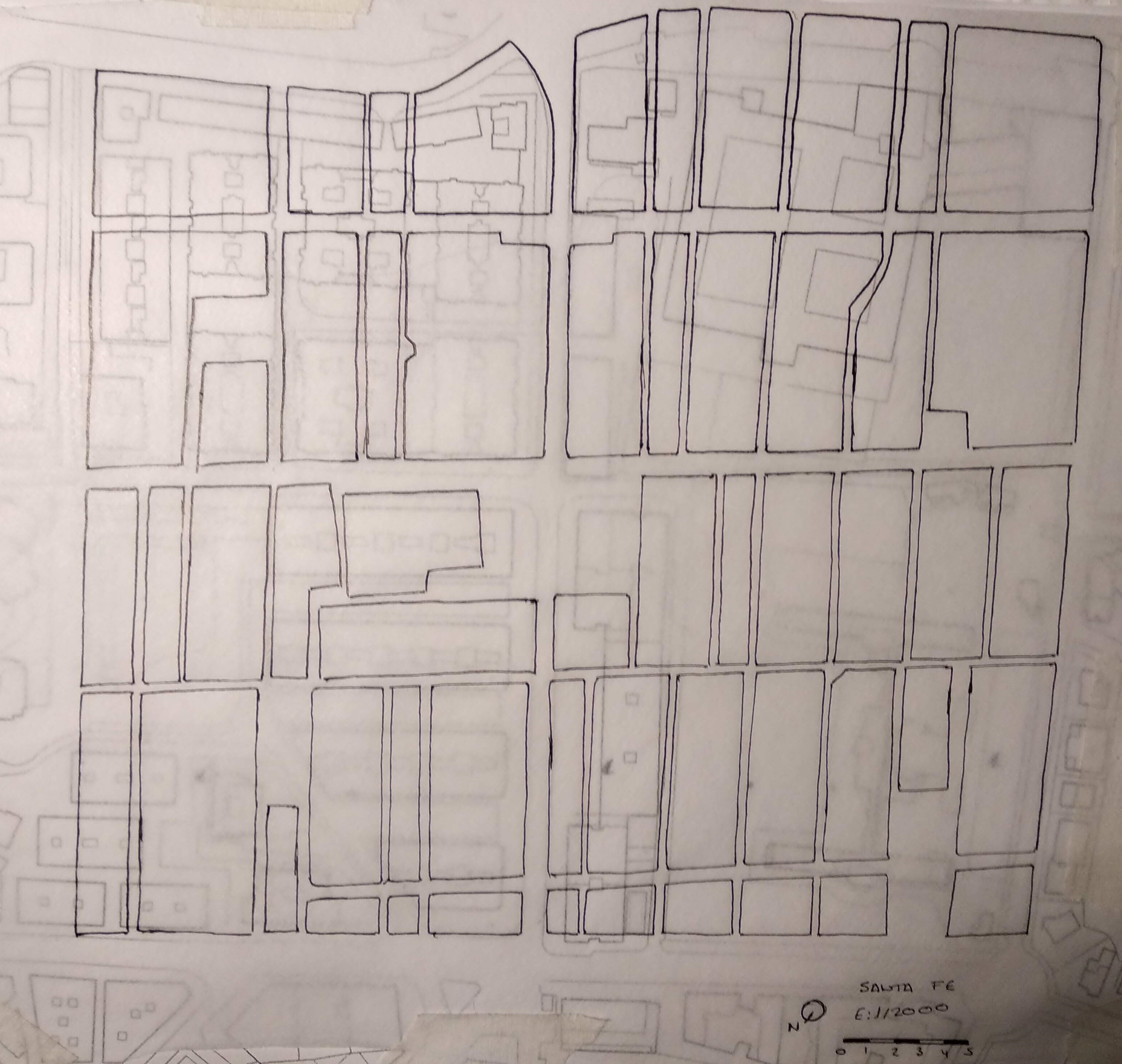

Comparativa barrio Santa Fe:

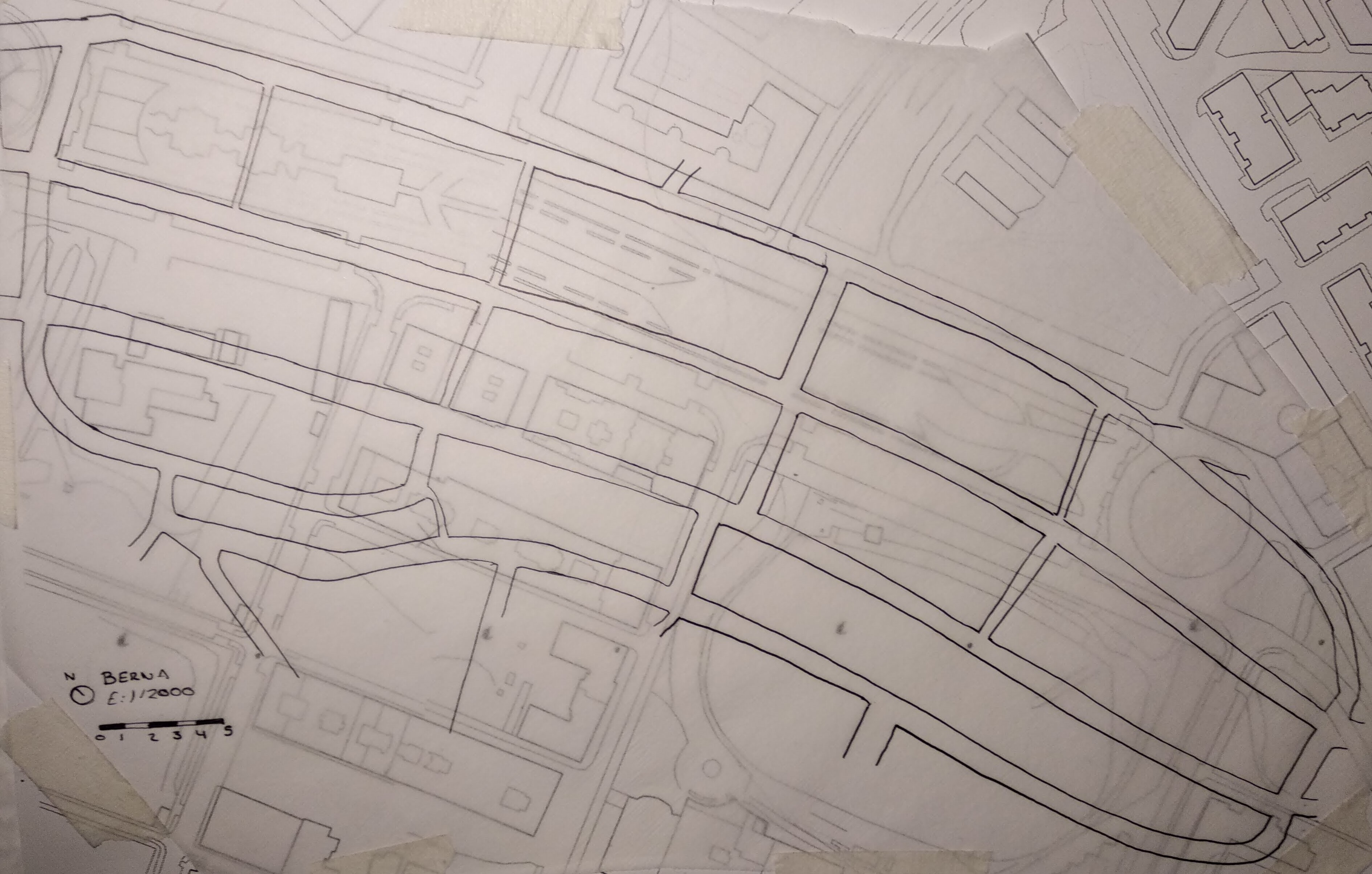

Comparativa barrio Berna:

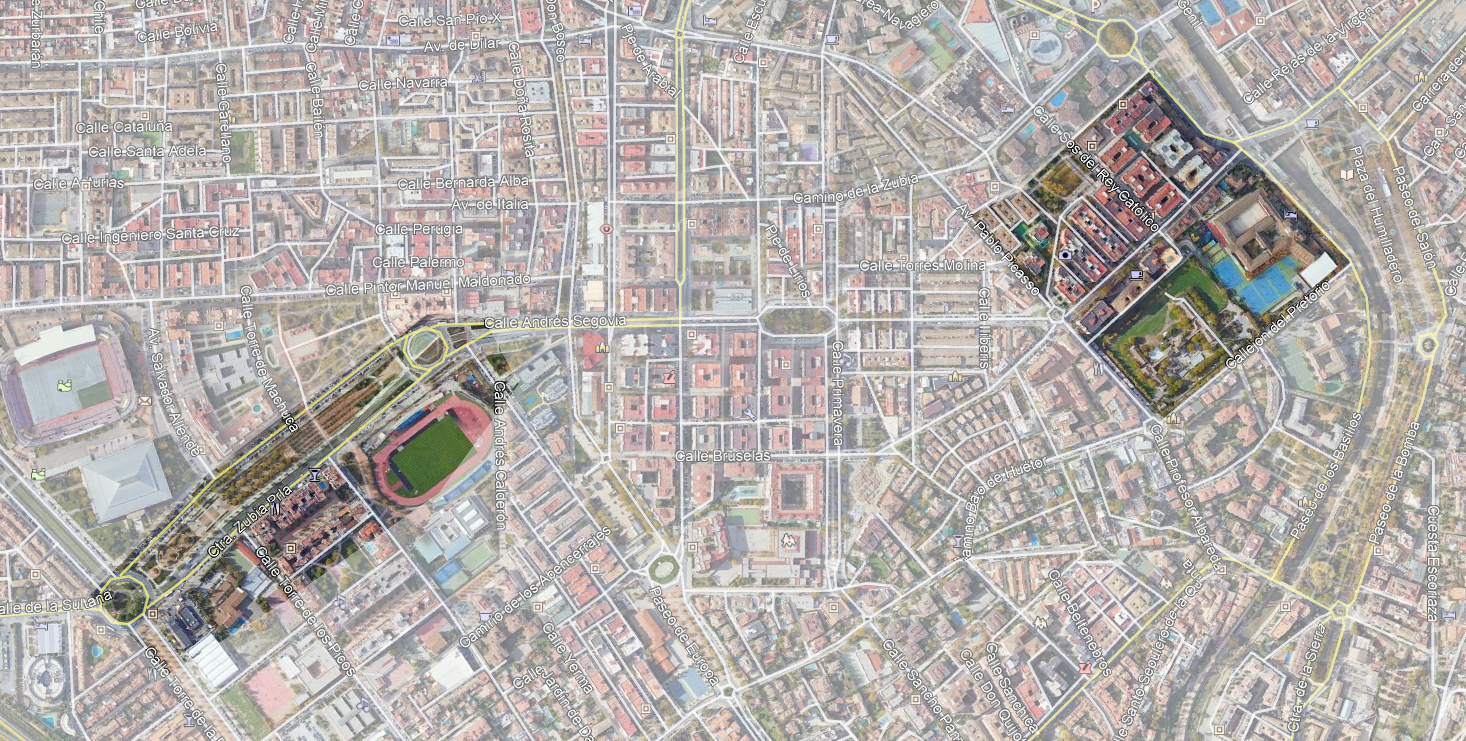

Estas compavas nos muestra como dos trazados diferentes (una ortogoanal con calles rectas y algunas estrechas generando un espacio público en su interior, y otra ordenada con calles ligeramente curvas y con un ancho considerable) son adaptables a una mayor escala como es la ciudad de Granada.
