Carta Solar

Construcción de una Carta Soar

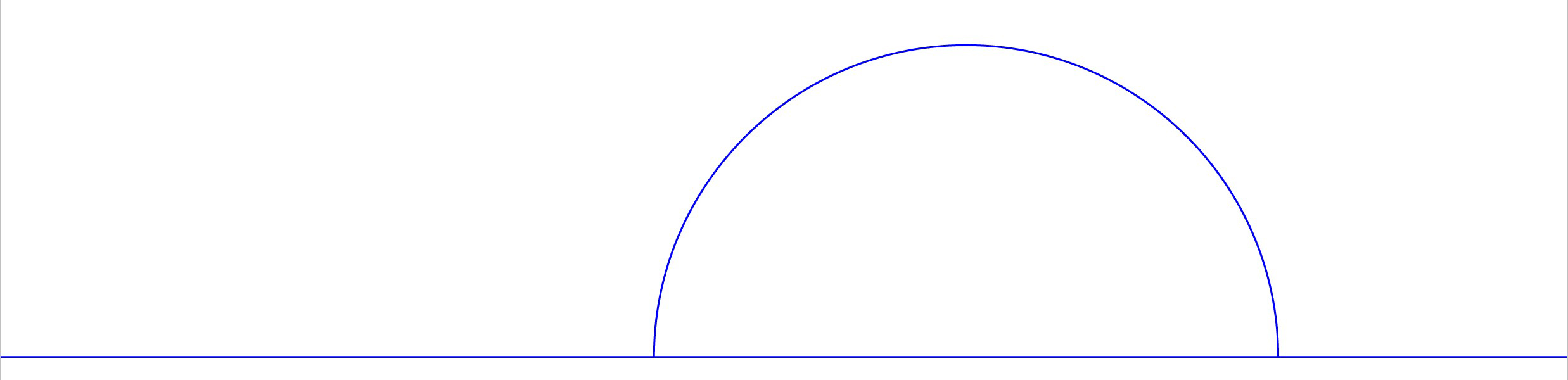

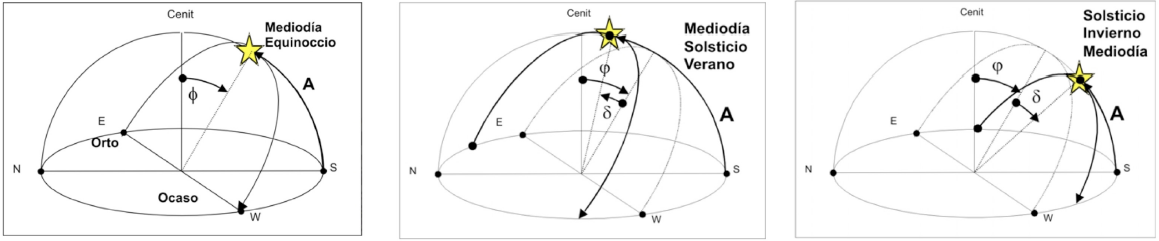

1) En primer lugar se traza una línea horizontal y una semicircunferencia

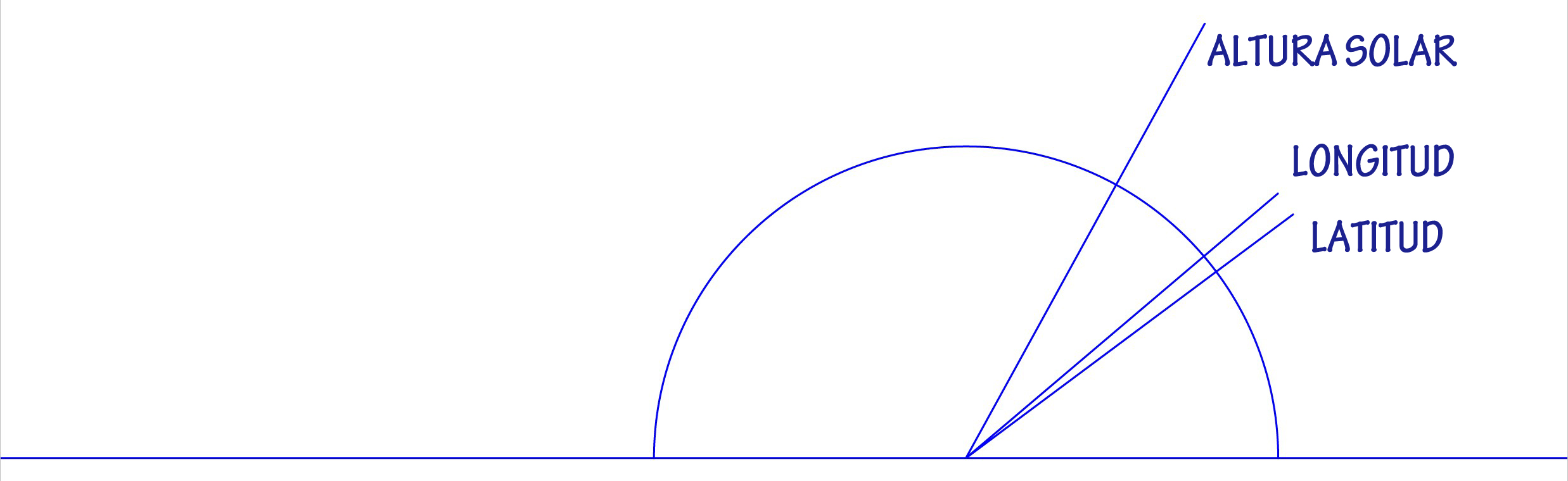

2) Desde el centro de la circunferencia, y con respecto a la línea horizontal se trazan la altura solar, la longitud y la latitud.

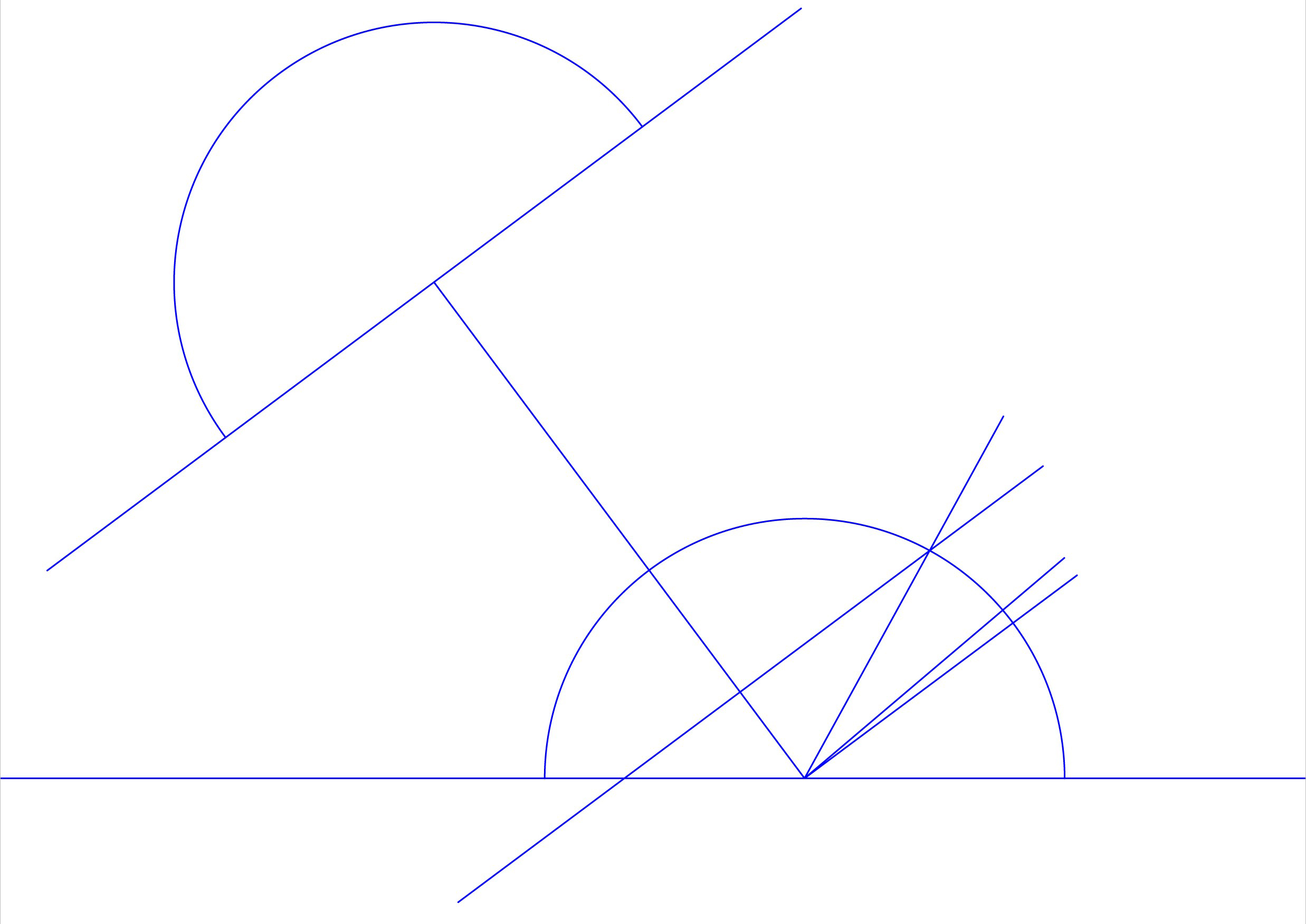

3) Se traza una paralela a la latitud  desde el cruce de la altitud solar con la semiesfera; y se traslada para trazar una nueva semicircunferencia (2).

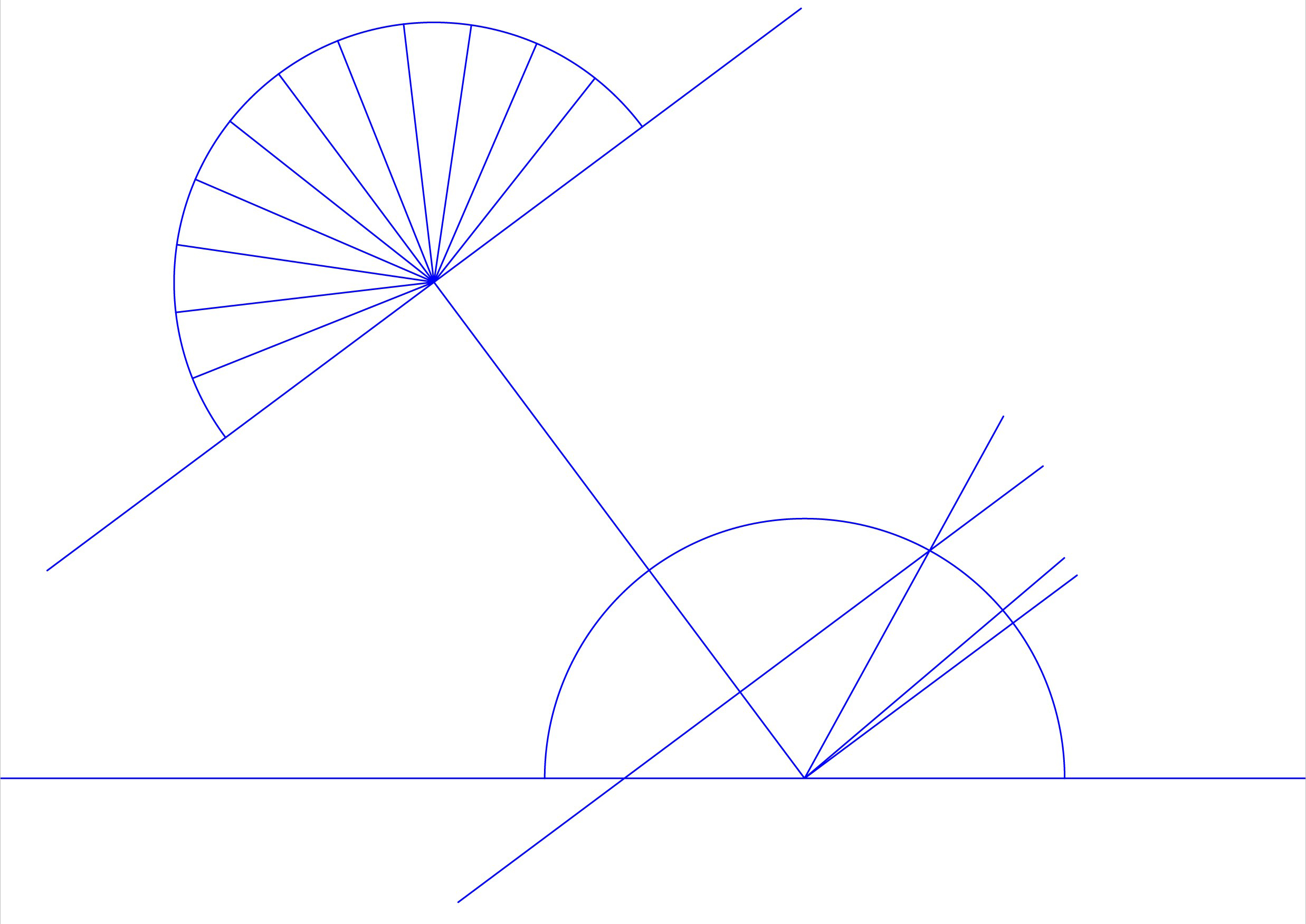

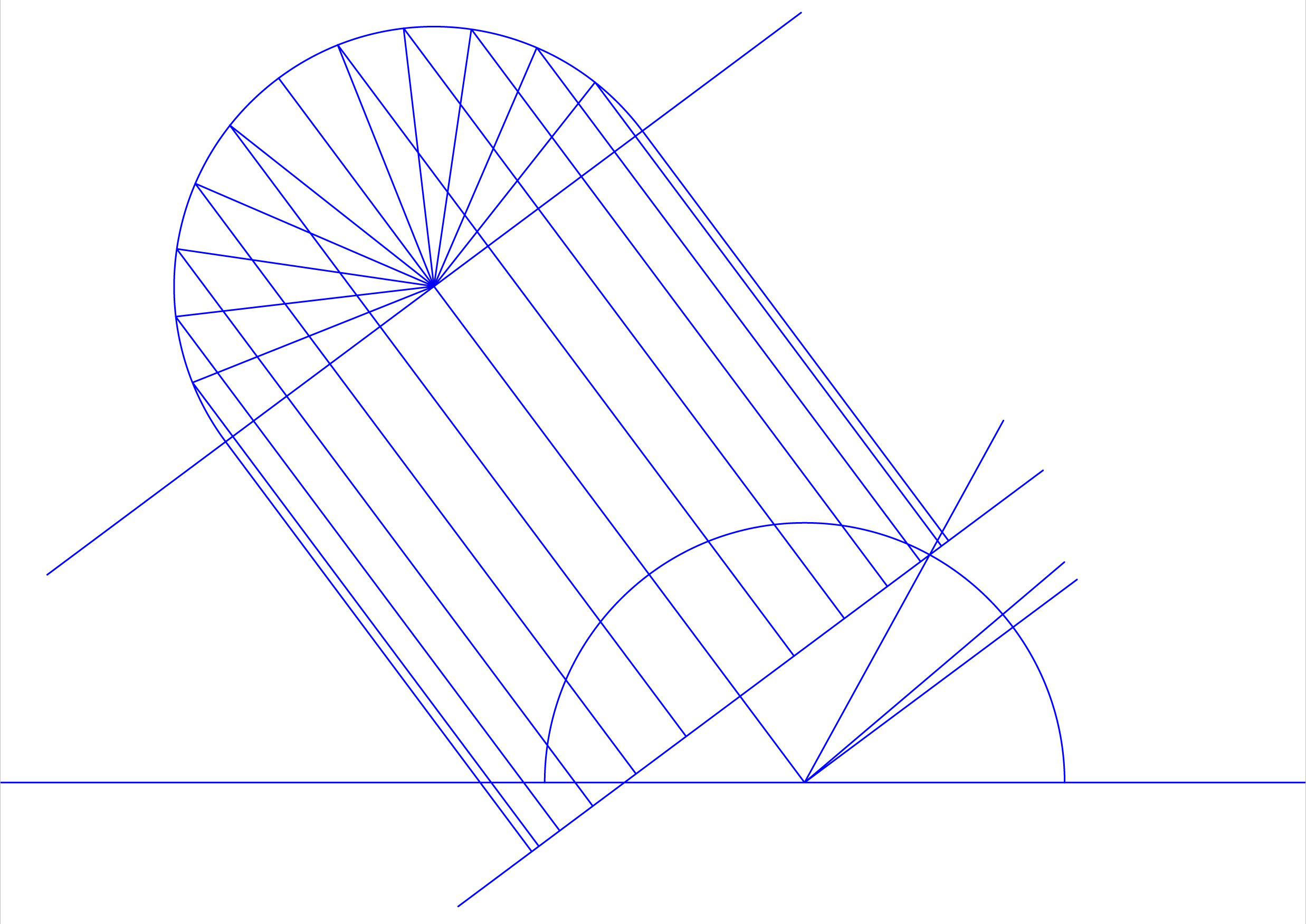

4) Se divide la semicircunferencia (2) en 12 partes iguales, de 15º, correspondientes a las horas del día (ida y vuelta).

5) Se trazan perpendiculares a la nueva línea del horizonte desde el corte de las divisiones de la circunferencia (2) con la misma.

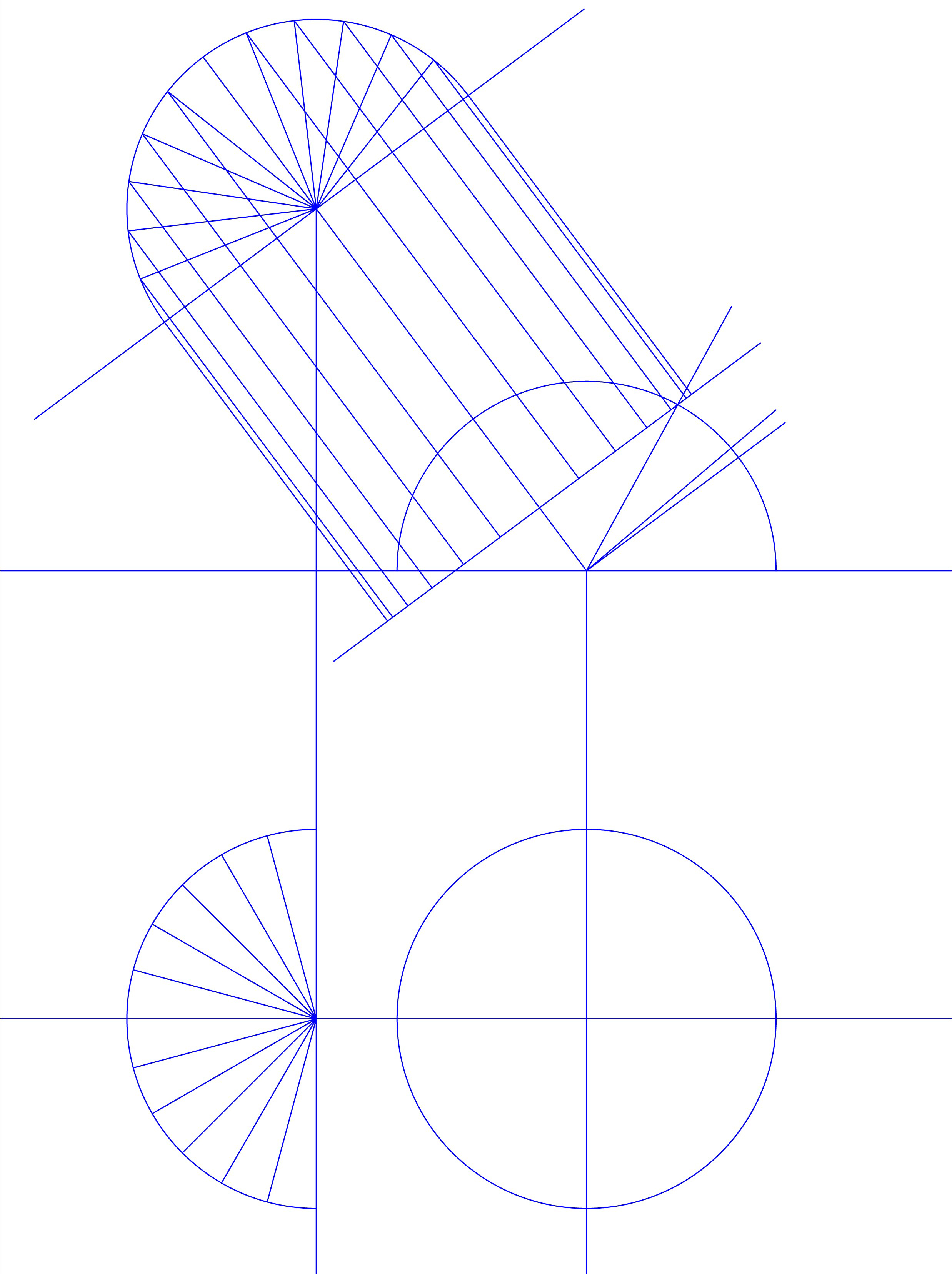

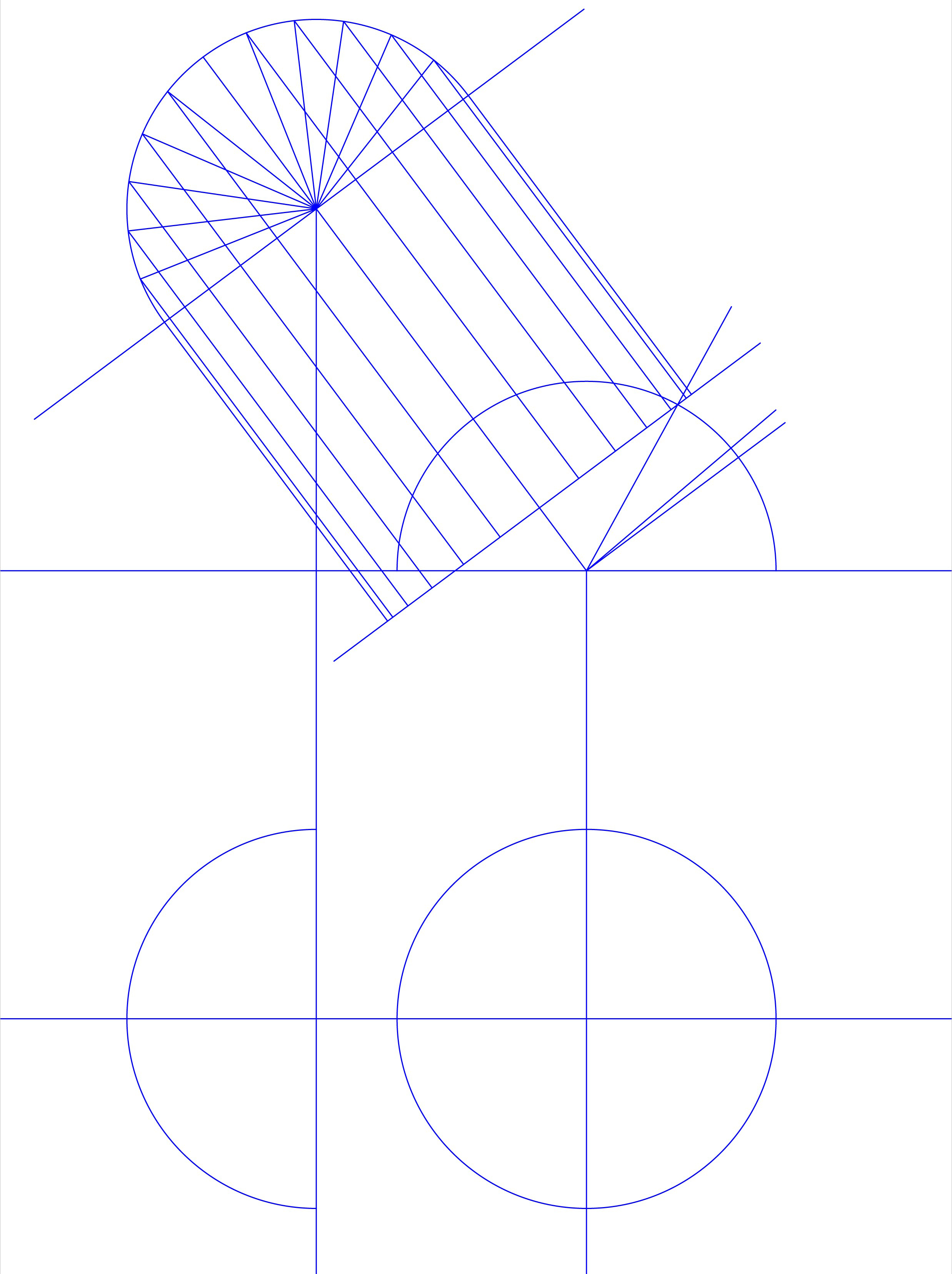

6) Desde el centro de ambas semicircunferencias se trazan sendas perpendiculares a la primera línea horizontal, para crear un nuevo sistema. Ahora tenemos una esfera y una semiesfera (3).

7) La semiesfera (3) se divide de la misma forma que hemos hecho con la semiesfera (2).

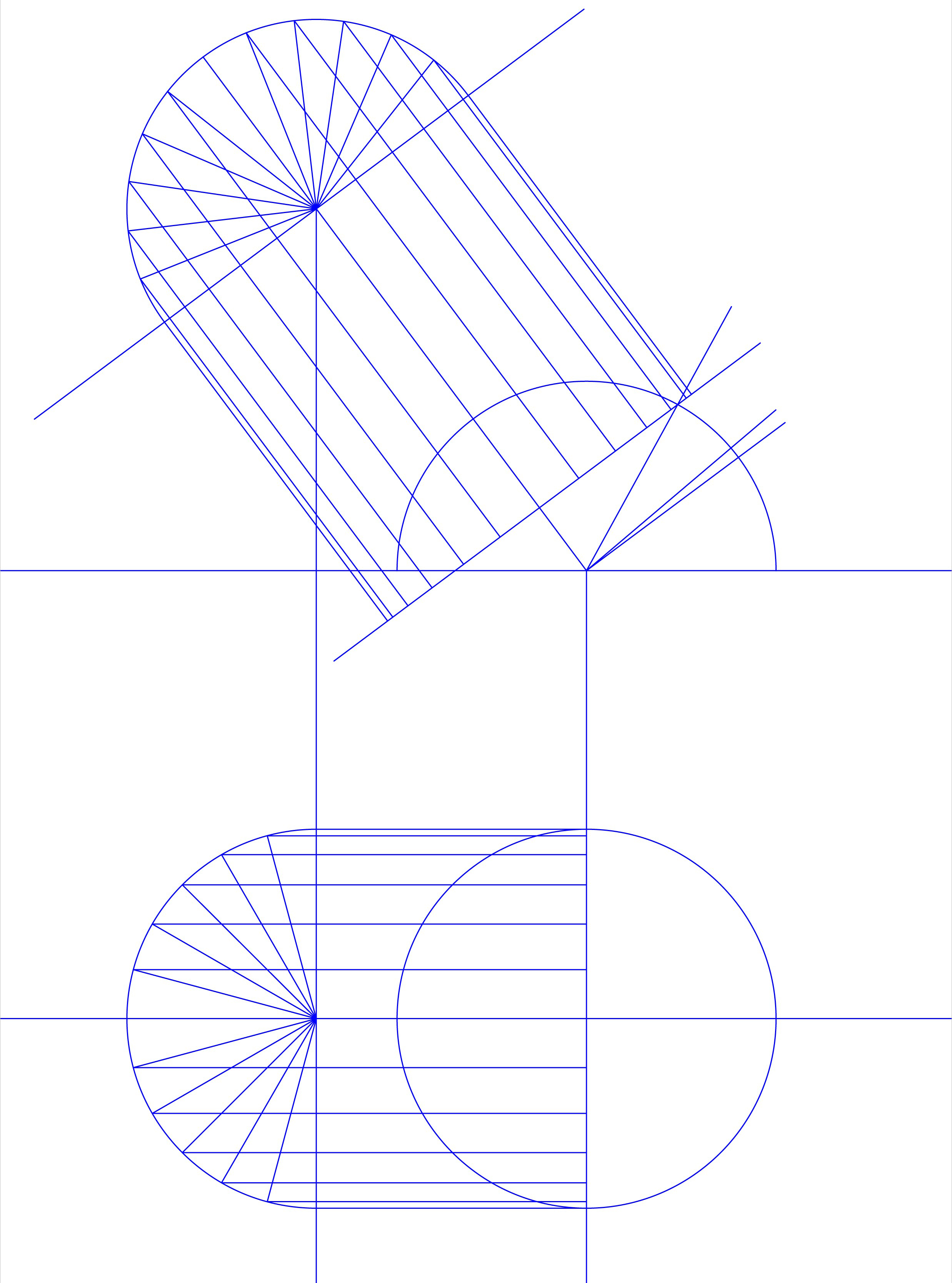

8) Se trazan perpendiculares a las nuevas líneas del horizonte desde el punto de corte de las divisiones con la semiesfera.

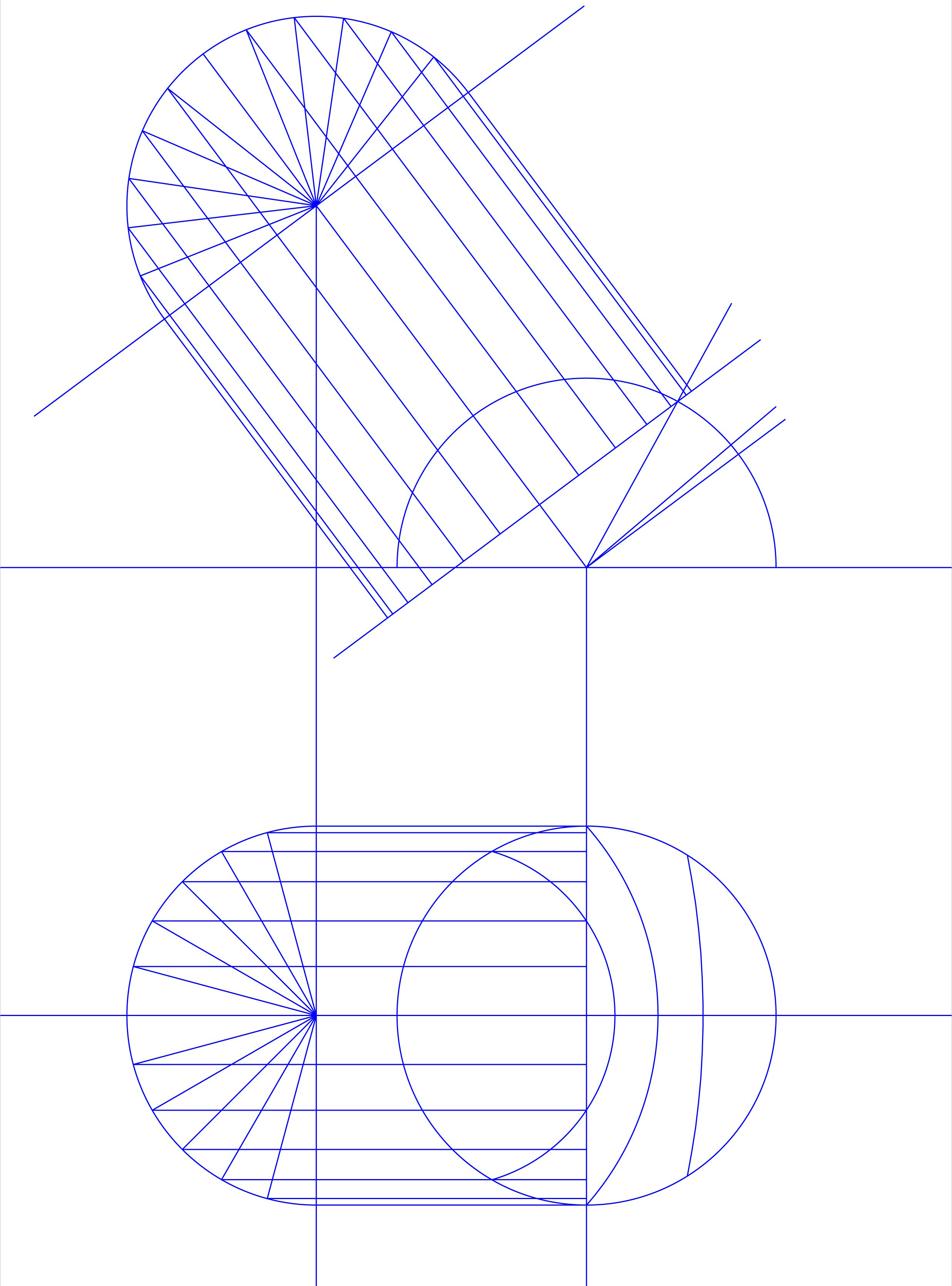

9) Obtenemos el movimiento solar.

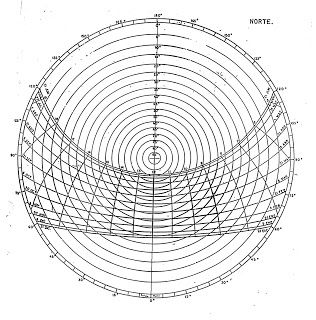

Carta Solar Estereográfica

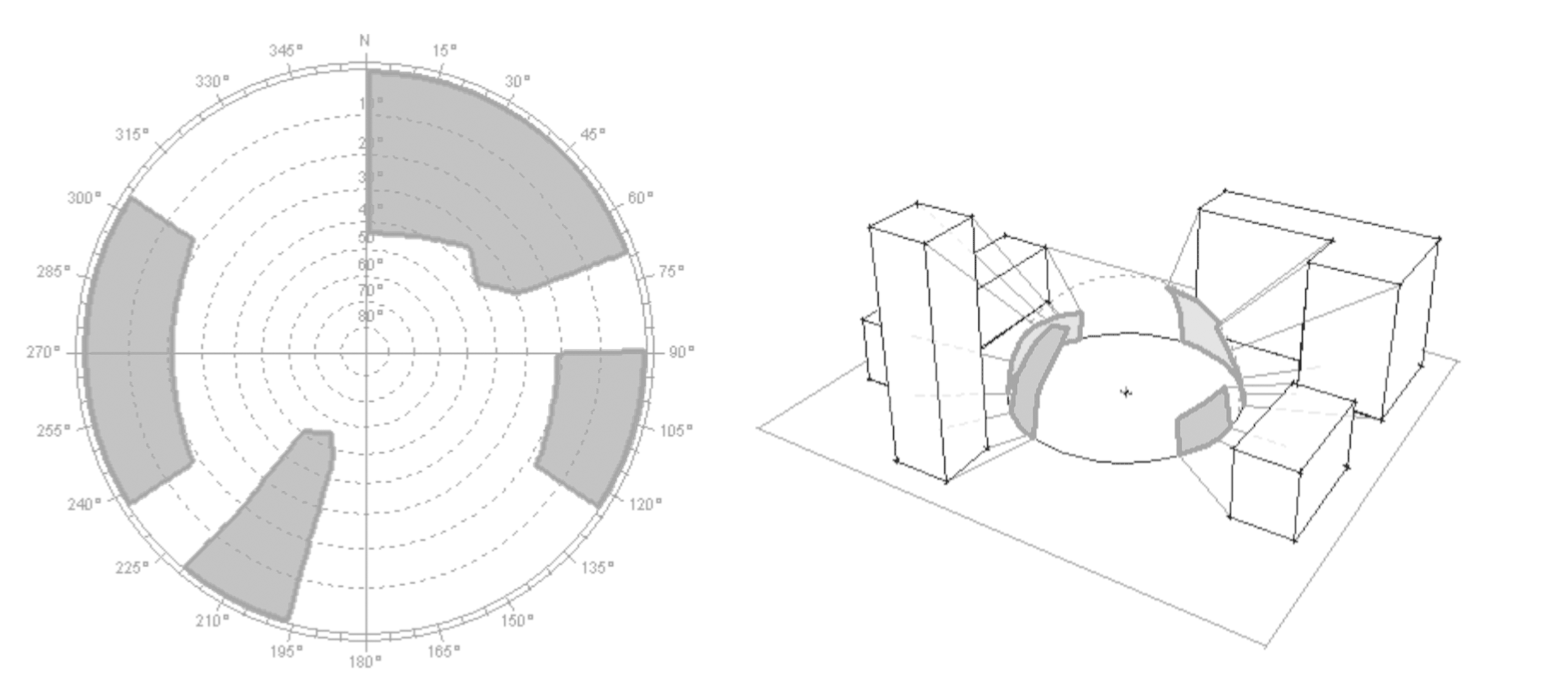

La carta solar estereográfica es una representación en planta del recorrido solar que permite una lectura bastante directa de la posición del sol, muy útil para el estudio de espacios abiertos exteriores.

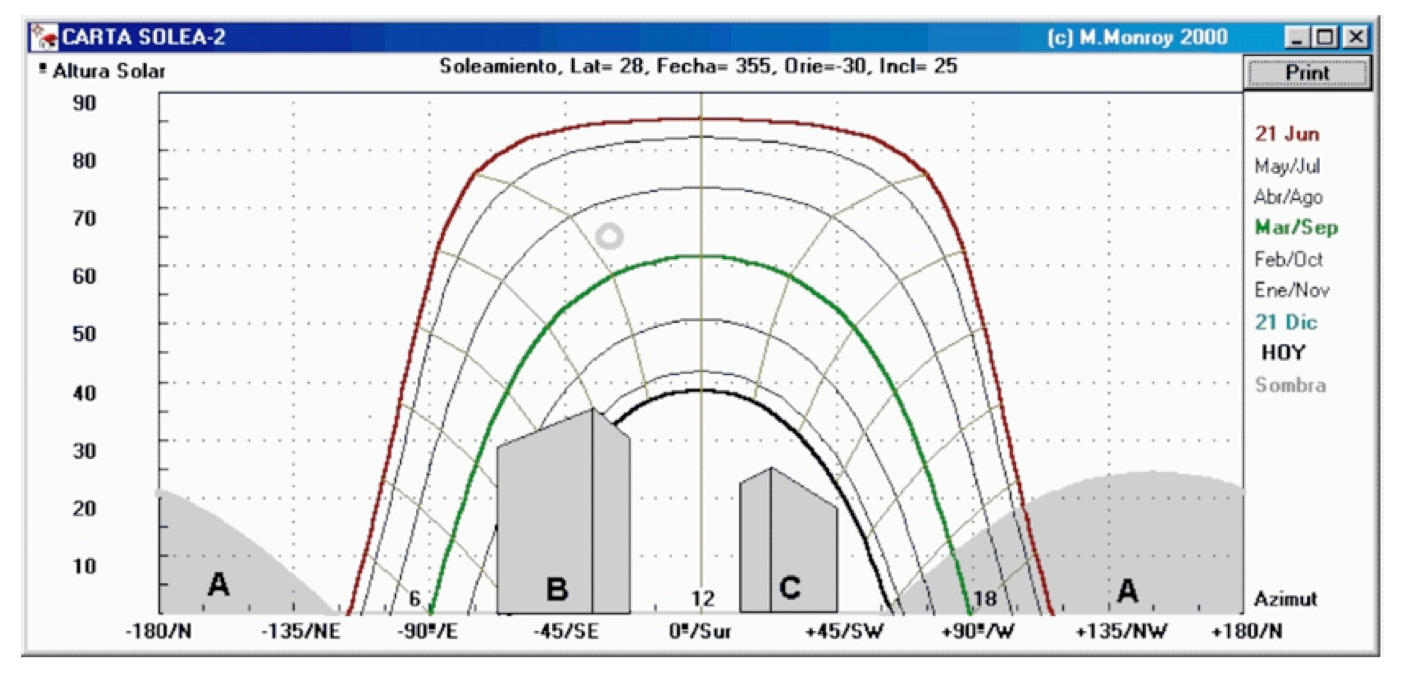

Las curvas que discurren desde el este al oeste muestran los recorridos solares del día 21 de cada mes, ascendiendo desde diciembre (abajo) a junio (arriba) y volviendo a descender hasta diciembre. Las curvas verticales que cruzan corresponden a las horas solares, desde el amanecer (este) al ocaso (oeste), y con el mediodía solar (12:00) justo sobre el sur.

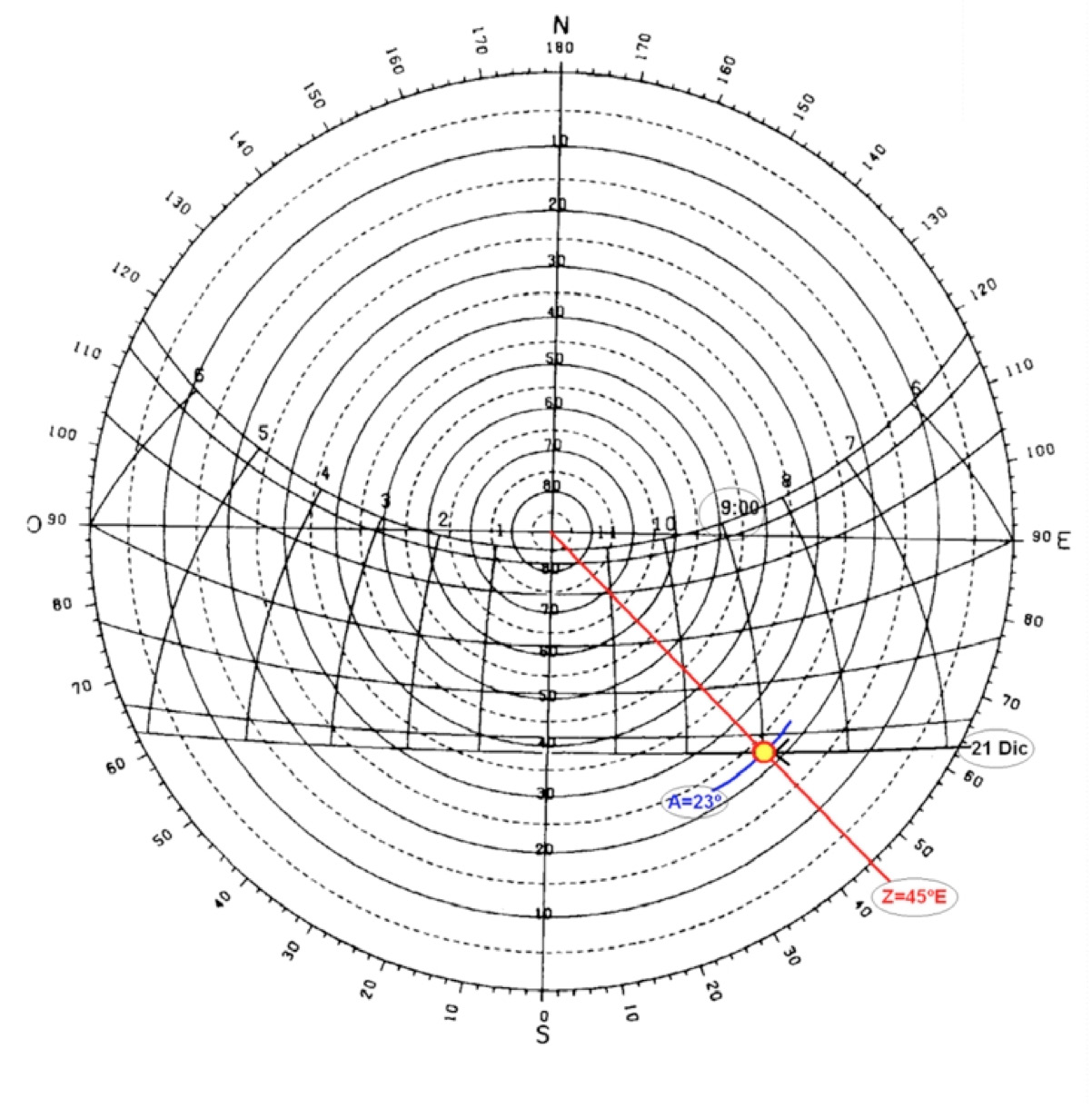

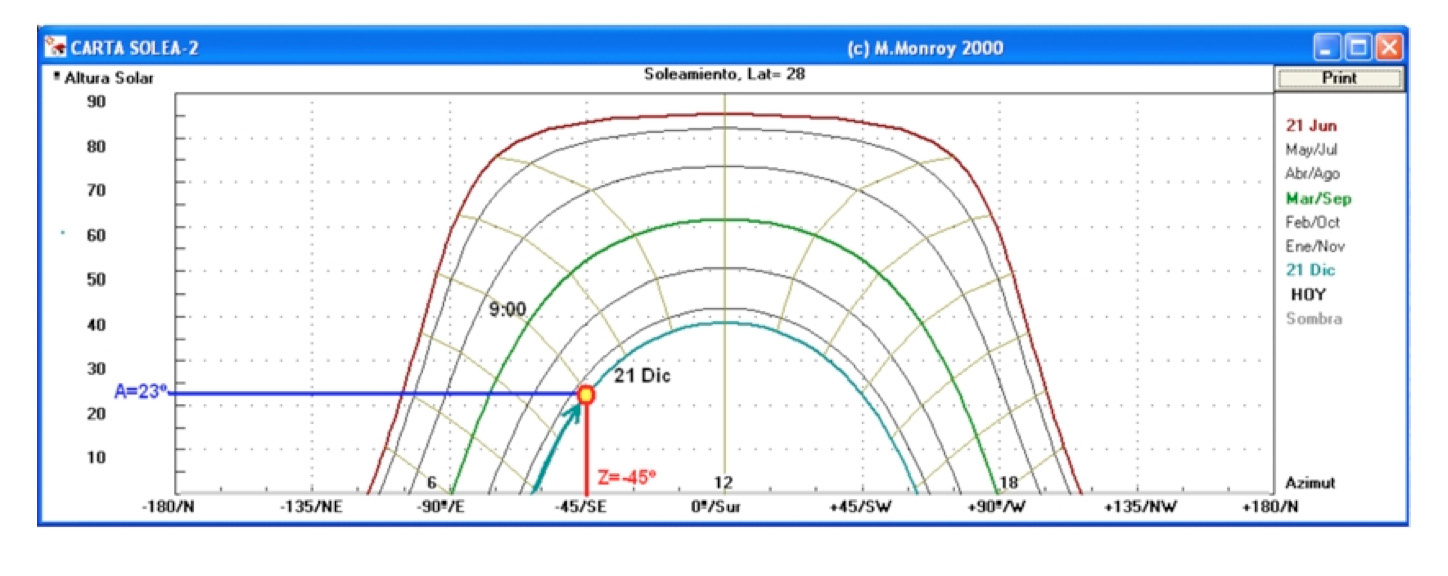

Para leer la altura solar A se mide directamente la posición del sol (fecha y hora) en los círculos concéntricos. Para leer el azimut Z hay que trazar una línea desde el centro hasta la posición del sol y prolongarla hasta el círculo graduado exterior.

Carta Solar Estereográfica
