1- PLANO:

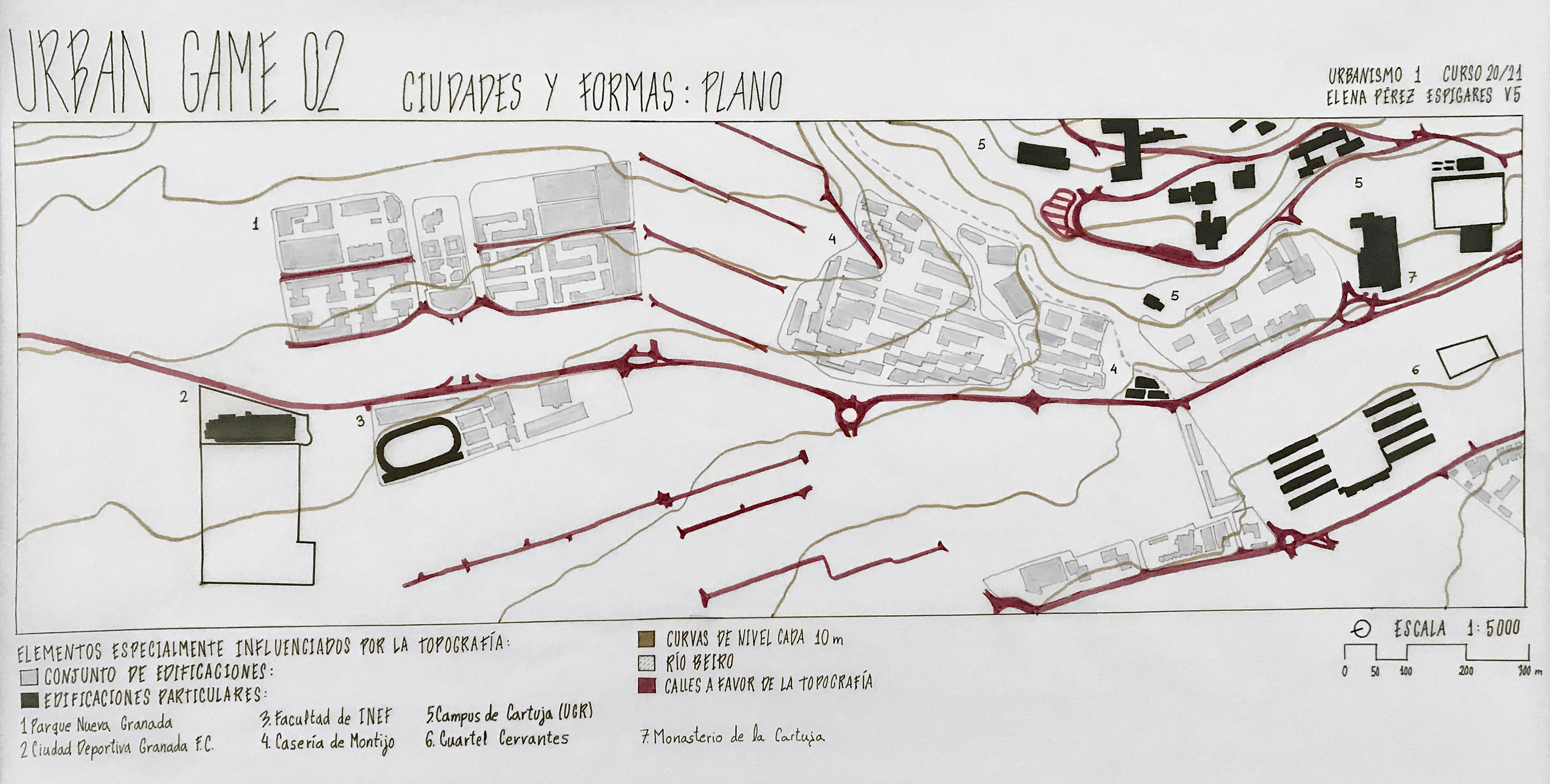

Análisis de la ventana 5 (zona de la Cartuja de Granada) fijándonos en la adaptación de la ciudad a la topografía del territorio.

     2- ANÁLISIS PUCHEU II (R.Rainer):

Puchenau II es una ciudad jardín proyectada por Roland Rainer la cual se construyó en dos fases: Puchenau I (235 viviendas, 1963-1968) y Puchenau II (760 viviendas adicionales, 1978-1995). Buscaba evadirse del ruido y el agobio de la ciudad pero manteniendo una buena conexión con el centro urbano mediante transporte público o privado. El conjunto residencial se sitúa a orillas del Danubio a las afueras de Linz, ya que se busca una parcela económica para desarrollar viviendas de bajo coste y plenamente funcionales.

Puchenau II es un excelente ejemplo de la separación de caminos de arena, ciclismo y tráfico. En el interior encontramos senderos de arena o ligeramente asfaltados destinados a peatones y bicicletas, mientras que los coches permanecen en garajes o aparcamientos comunes situados a las afueras del barrio (se les prohíbe el paso al interior). Puchenau II se conecta con la circunvalación regional y a su vez se separa de esta mediante un cinturón verde que la protege del ruido del tráfico y aporta seguridad e intimidad.

La estructura de Puchenau II presenta gran variedad de espacios comunes como restaurantes, cafeterías, comercios… a su vez consta de espacios públicos al aire libre como plazas y parques, todos ellos perfectamente conectados por los senderos anteriormente citados.

El barrio también cuenta con una gran diversidad de edificaciones desarrolladas por filas, diseñadas para garantizar la comodidad en su interior. La densidad y altura de las viviendas va disminuyendo desde la circunvalación hacia el Danubio, de esta forma son los propios edificios los que protegen el interior del viento y del ruido y a su vez generan intimidad. Todas las viviendas cuentan con un pequeño jardín situado delante o detrás de la casa que aportan privacidad al inquilino, en el exterior vemos la constante presencia vegetal en muros y fachadas.

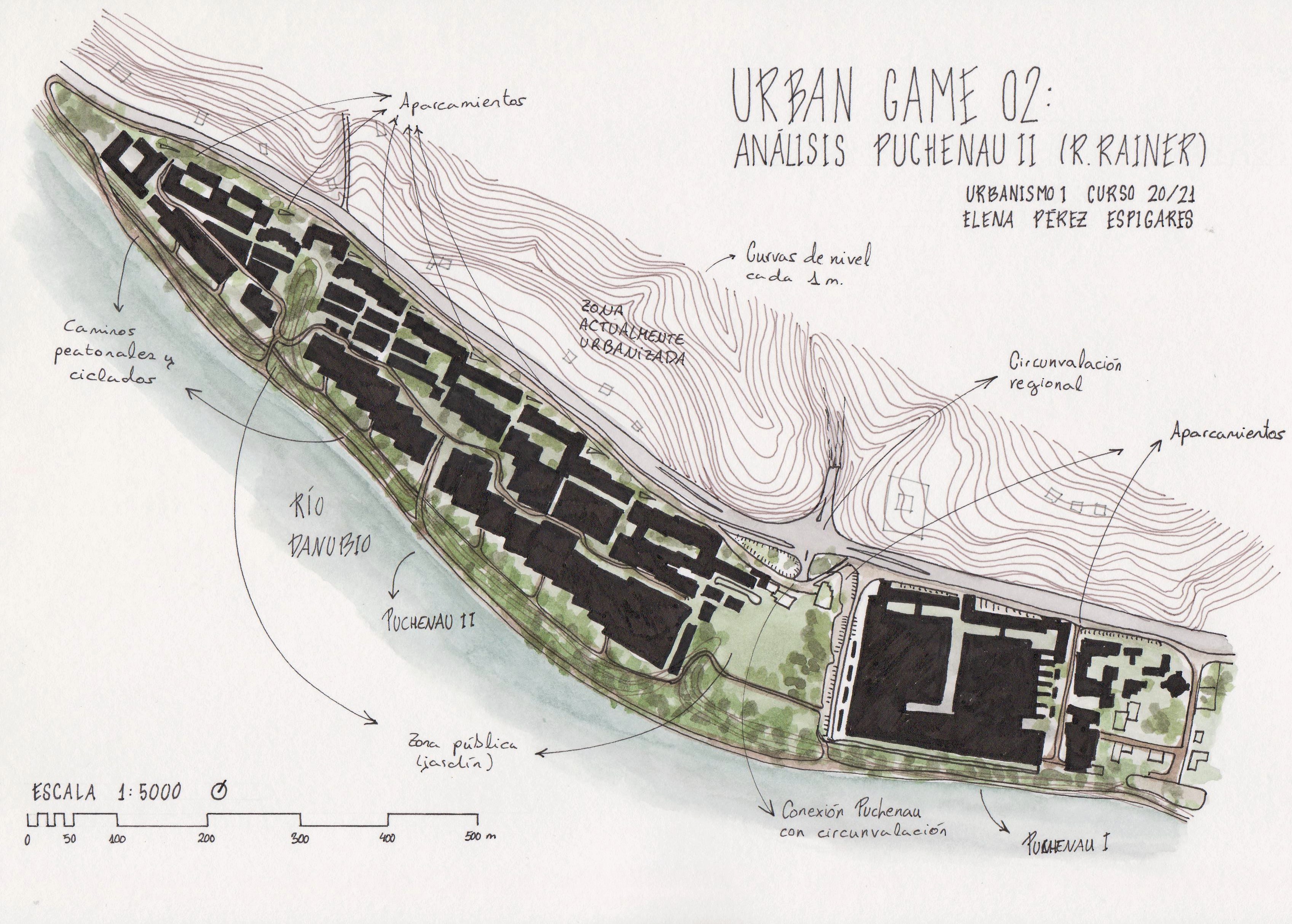

Esquema general de la ciudad jardín (Pucheu I y Puchenau II) y su entorno más cercano.

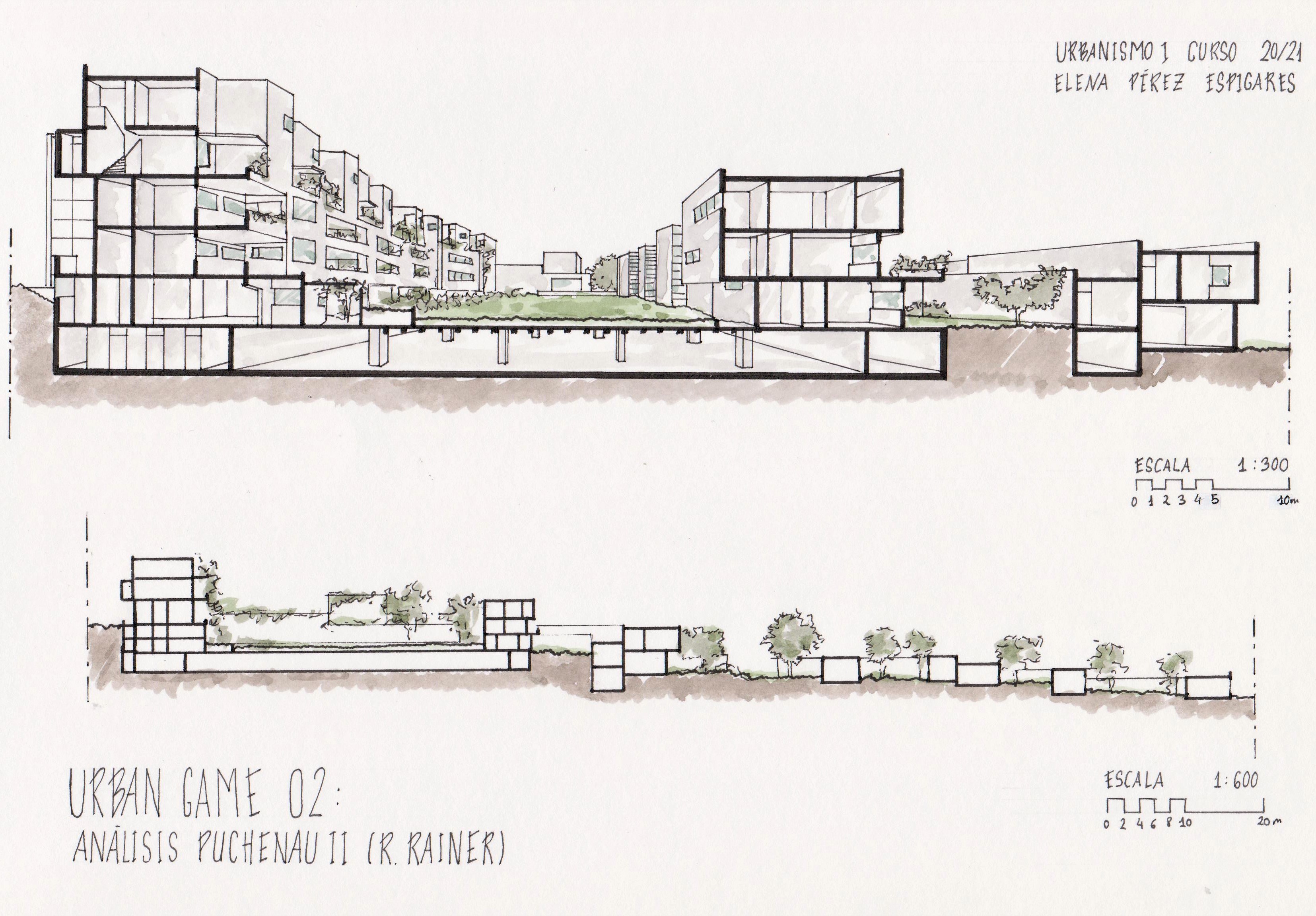

Secciones transversales Puchenau II. En ellas se muestra claramente la reducción de alturas con forme nos acercamos al Danubio.

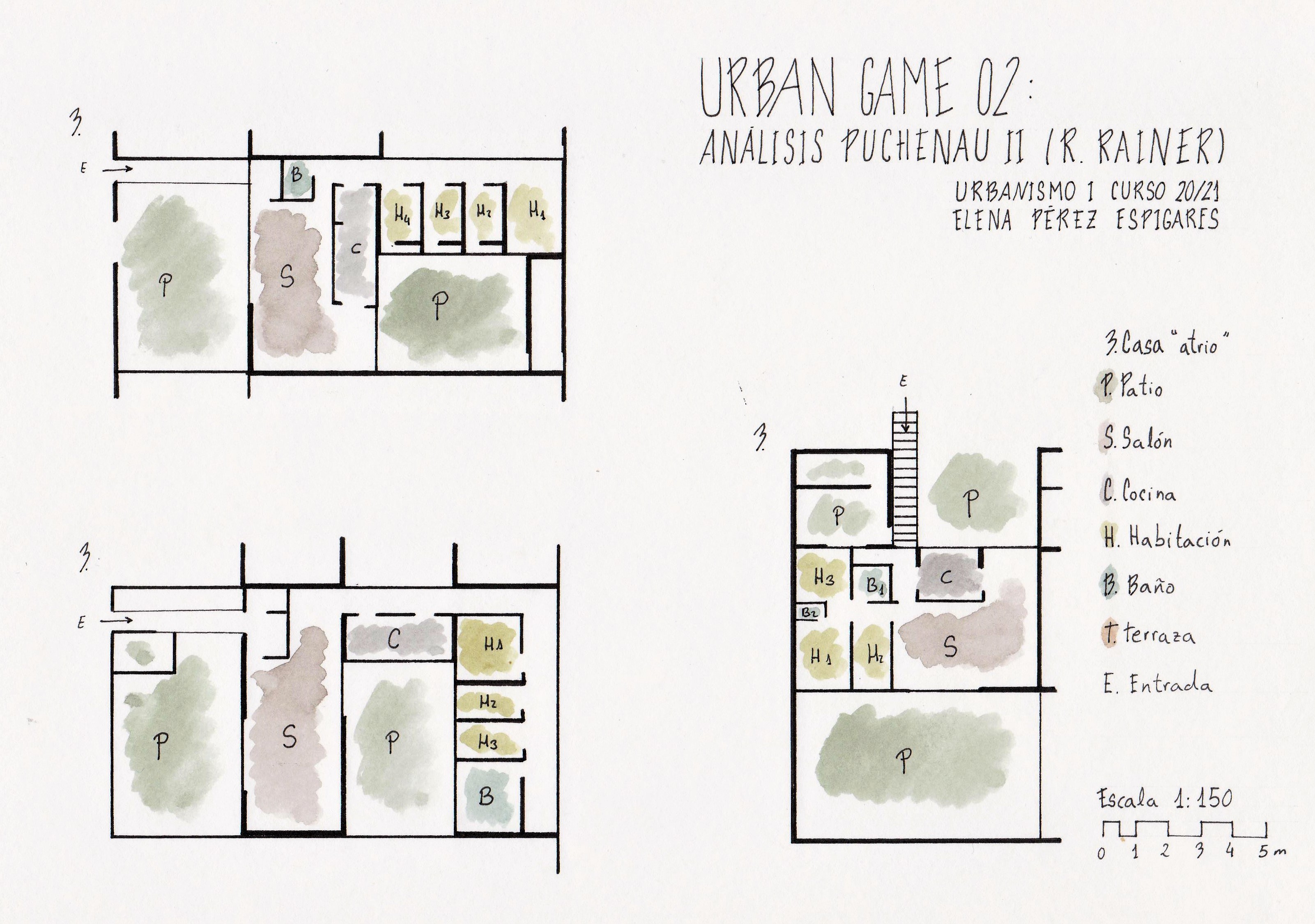

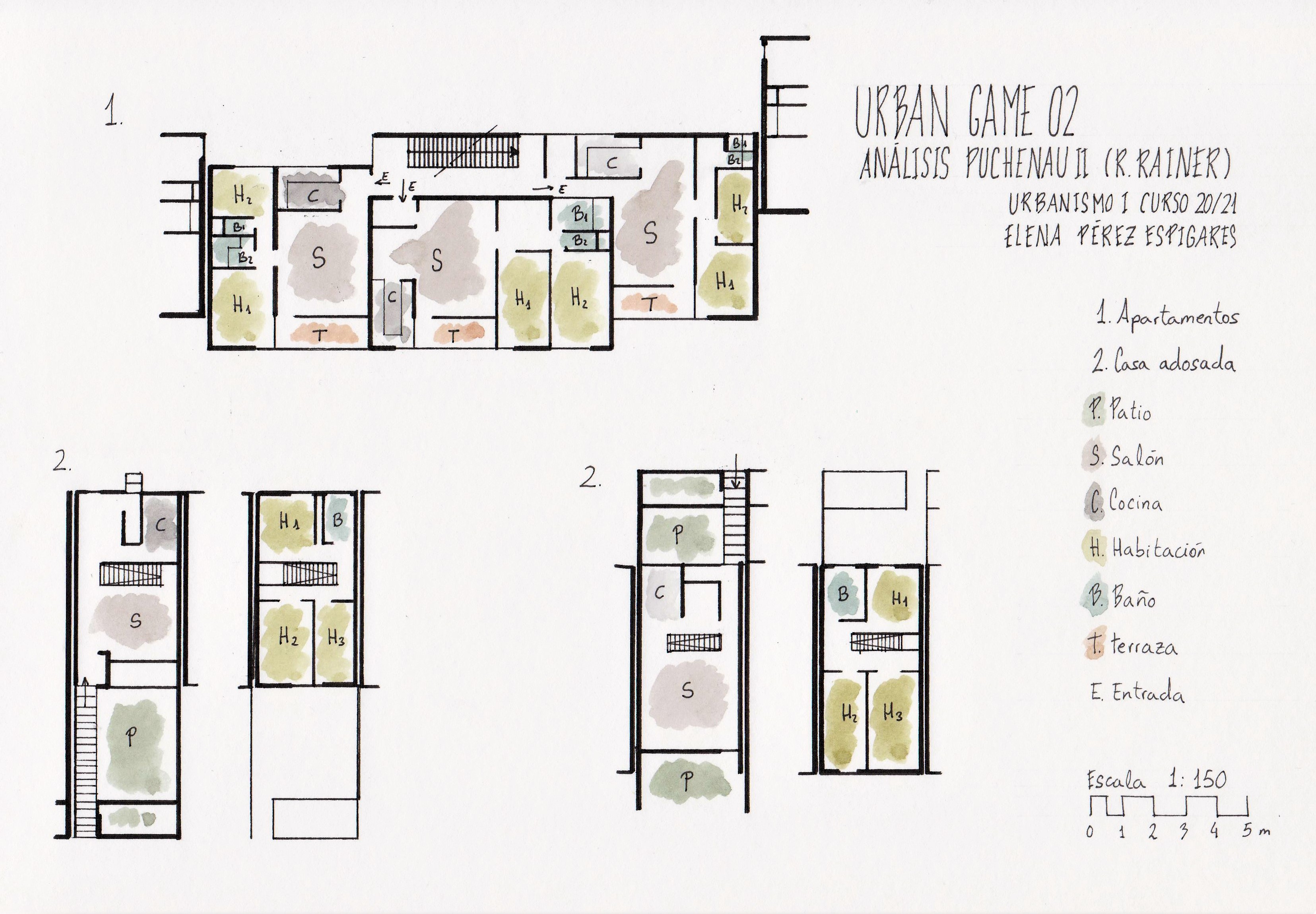

Tipologías principales de viviendas en Puchenau II.

     3- NUEVAS FORMAS EN LA CIUDAD:

Tras analizar la ventana correspondiente (V5) y como bien se ve en el plano a escala 1:5000 (Imagen 1) observamos la escasa existencia de zonas verdes públicas, ya que las zonas verdes se encuentran principalmente en los campus universitarios pero no estan habilitadas para el usuario. También se aprecia la escasa relación entre La Cartuja de Granada y el campus universitario, dos de los puntos más destacados en la ventana entre los cuales existe un enorme vacío urbano, el cual se ha escogido para la propuesta. Se propone crear un parque público con abundante vegetación que conecte la zona noreste de la ventana con el campus universitario y el Monasterio de la Cartuja, conectando a su vez los dos últimos elementos citados, todo ello gracias al carril bici ya existente el cual se propone ampliar para cruzar el parque. La propuesta se basa en aprovechar los bancales existentes en el terreno para crear una serie de graderíos y caminos escalonados acompañados por el carril bici. Además se proyecta un aparcamiento público en la parte superior del parque, de forma que, en el interior del parque coexistan carriles ciclados y peatonales mientras en los límites del parque encontramos carriles rodados y aparcamientos. El parque contará con un cinturón vegetal en los bordes pegados a la carretera consiguiendo cierto ¨aislamiento urbano¨ a la vez que se potencia la vegetación y las vistas al Monasterio de la Cartuja.

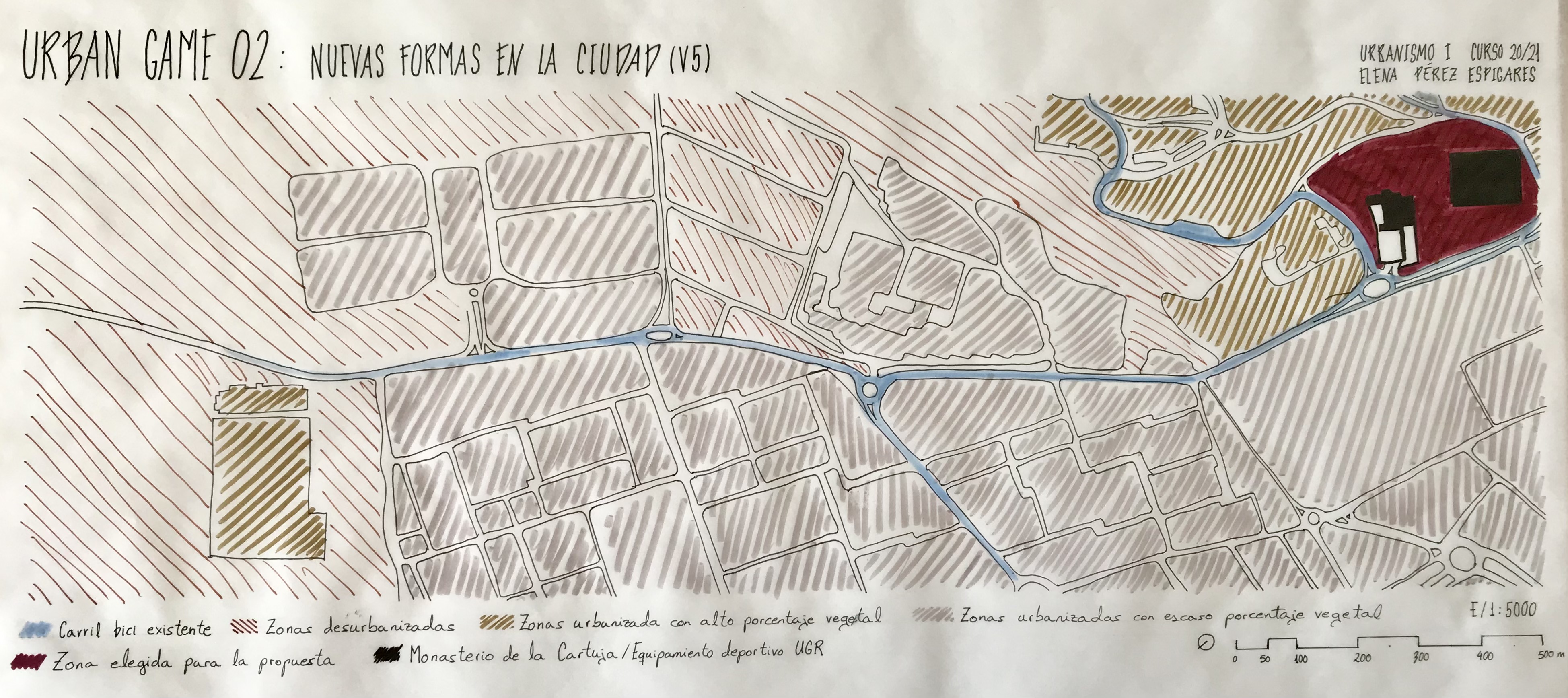

Análisis y situación de la propuesta en la ventana.

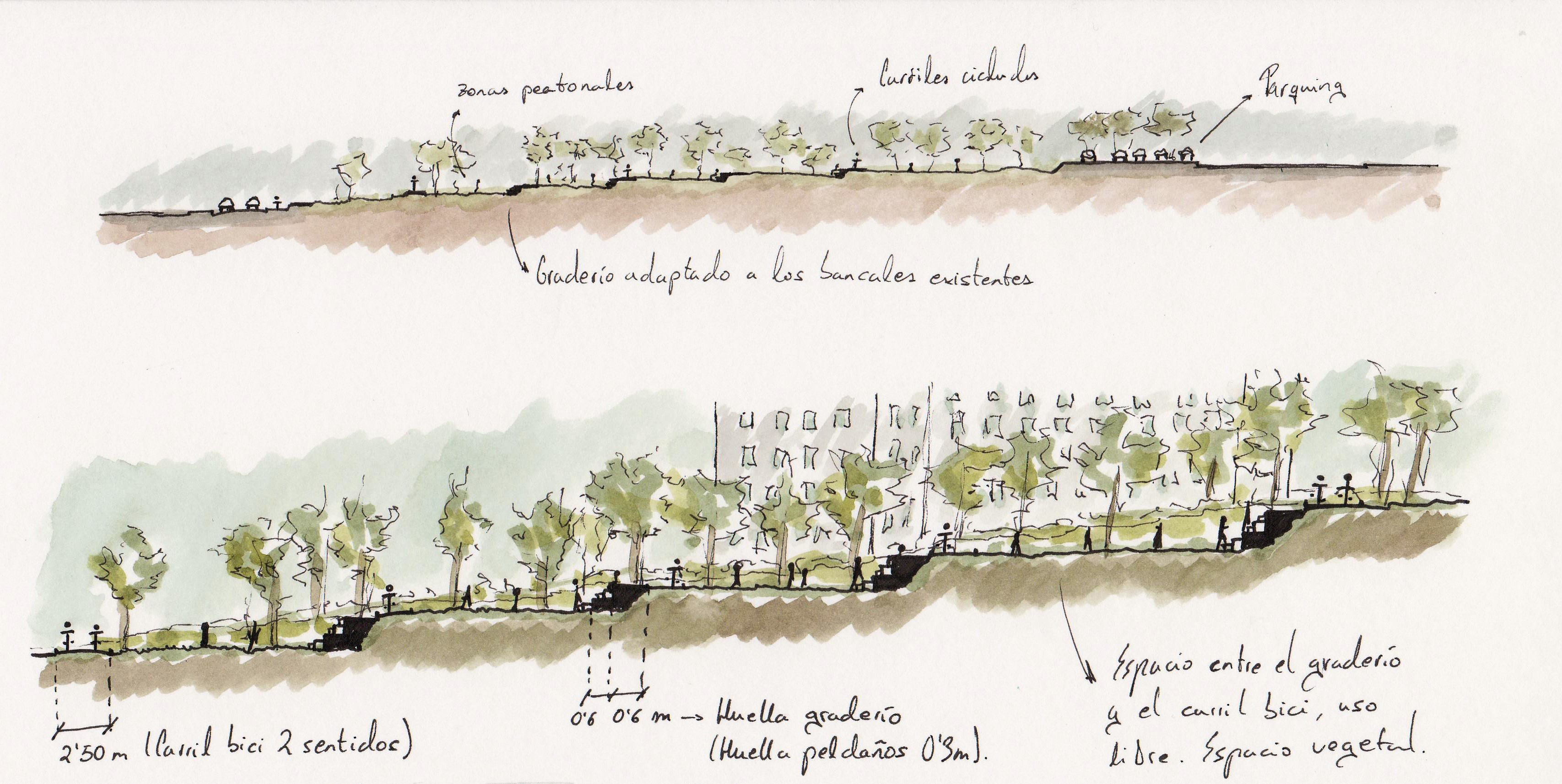

Planta y secciones de la propuesta.

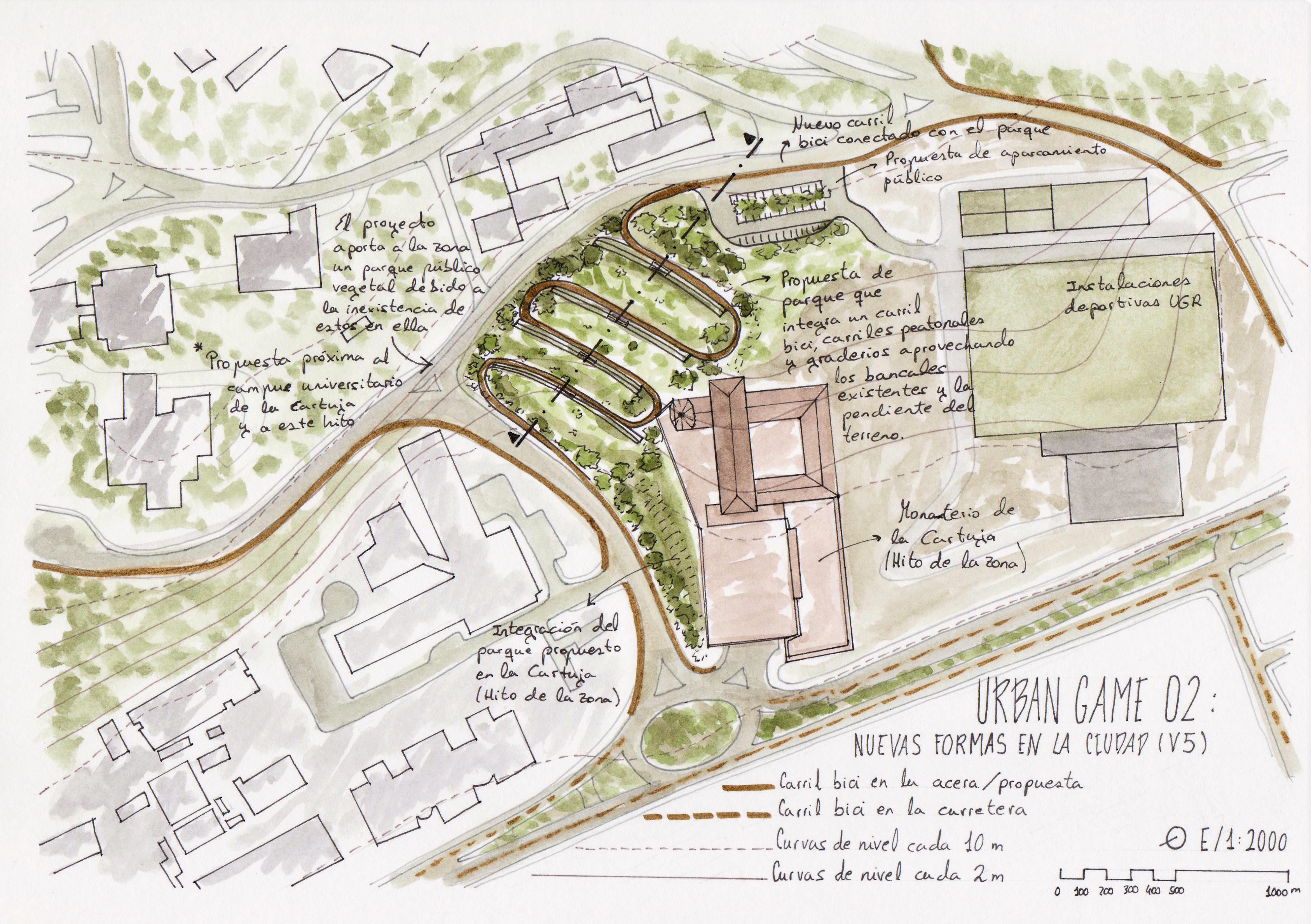

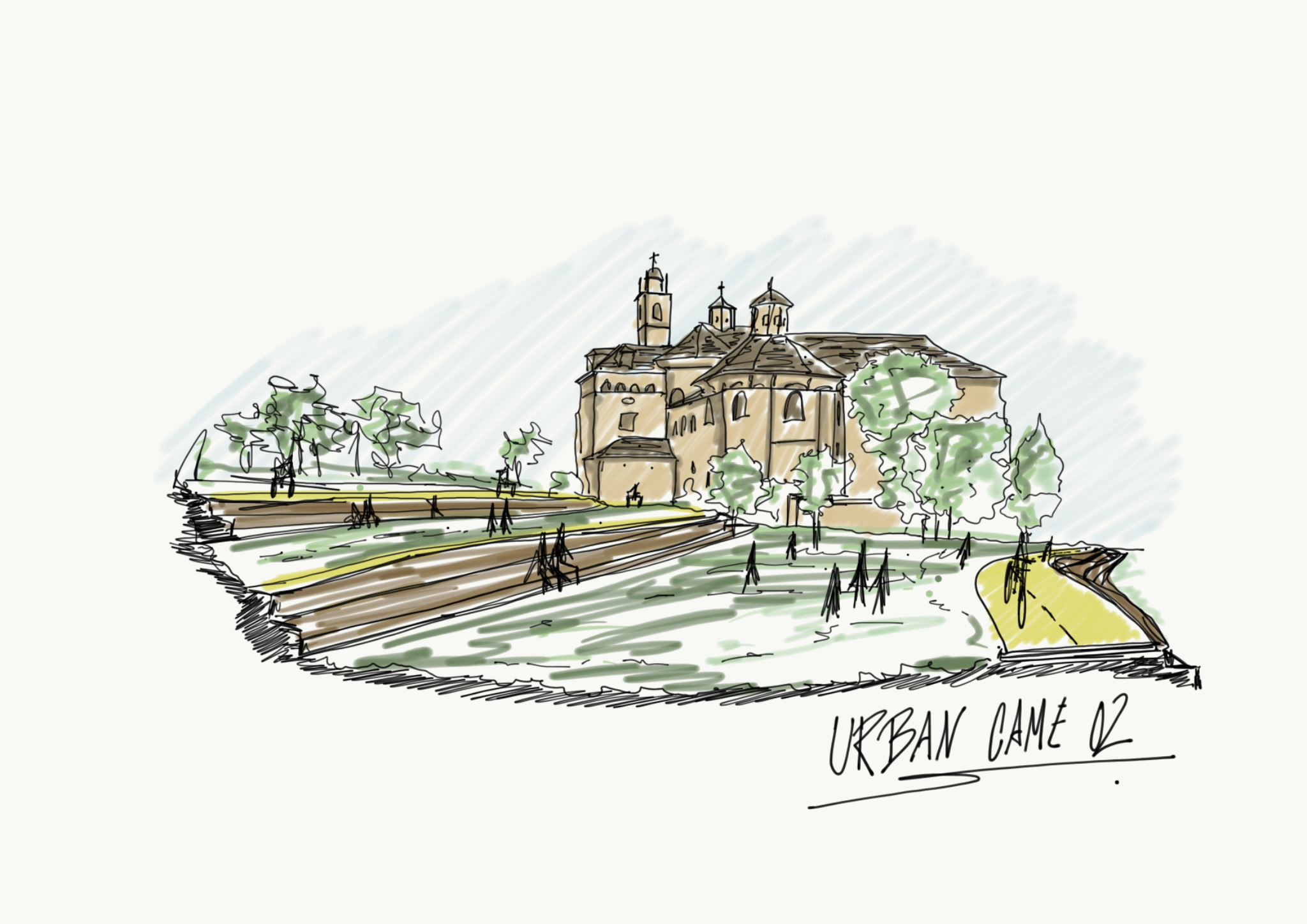

Boceto de la propuesta.
