4. El trazado como proyecto.

Descargar fichero

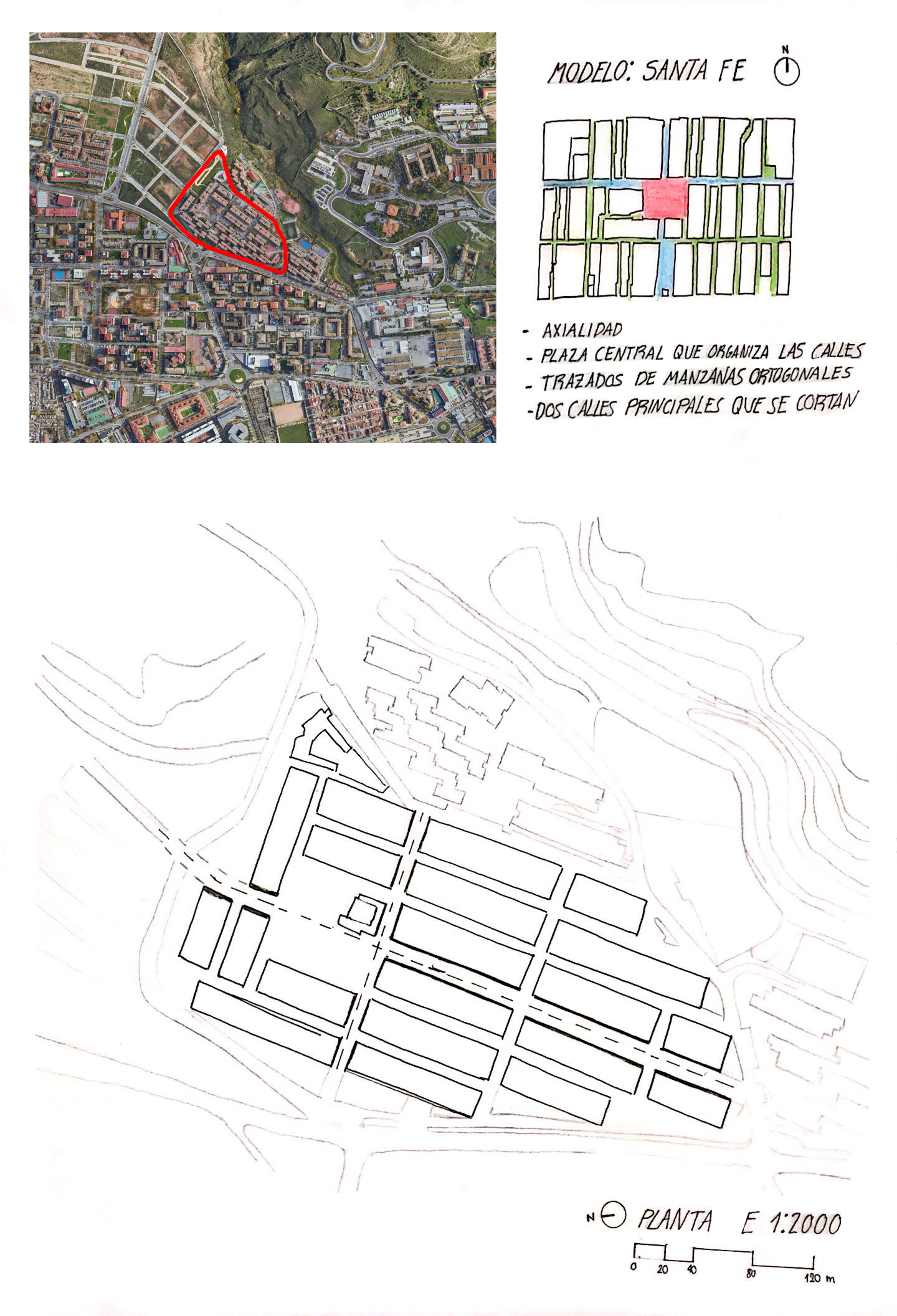

Adaptamos el modelo de ciudad de Santa Fe a un fragmento escogido de la ventana 5. Establecemos una plaza en el lugar donde se encuentra la parroquia Virgen de las Mercedes. Este espacio se convierte en un espacio central donde se cruzan dos ejes de calles principales que organizan el nuevo barrio del Caserío del Montijo. Así ordenamos los edificios teniendo en cuenta la la orientación del so y la elevación del terreno.

3. Propuesta de nuevas Arquitecturas alternativas.

Descargar fichero

Propuesta de una manzana alternativa. Seleccionamos una manzana contigua a una calle con gran tránsito y a una zona cultural. Después de estudiar su situación plantemos una parcela alternativa que ponga en valor el lugar. Gracias al análisis de los tres modelos introducimos ideas o arquitecturas que pueden funcionar perfectamente y de esta manera proponemos una parcela con un muro cortina que se separa del ruido de la calle principal y otras viviendas de menor densidad que permiten el paso y la dirección a la parcela contigua(que cuenta con una mezquita y una iglesia). También se aprovechan los espacios libres para huertos en cada una de las plantas bajas de los bloques de viviendas y espacios con zonas verdes para el descanso como la zona central. La manzana cuenta con parkings en zonas limítrofes para cerrar el tráfico en su interior y convertir los caminos en senderos peatonales permitiendo el paso de los vehículos en caso de urgencia o necesidad mayor.

2. Análisis de modelos ejemplares

Descargar fichero

Analizamos el modelo ejemplar GWL-Terrein, Amsterdam, KCAP. Este modelo cierra el paso en su interior a vehículos y permite únicamente el paso peatonal y de bicicletas en su interior. Se protege del exterior con un bloque de viviendas que actúa como muro cortina de la zona industrial contigua. Aprovecha varias arquitecturas antiguas dándoles una función comercial y cuenta con una plaza que invita a entrar a dicha zona. Introduce también bloques de viviendas nuevas de una densidad menor a los bloques de muro cortina. Aprovecha los espacios abiertos con zonas verdes y cuenta con huertos en la parte anterior de los bloques de viviendas.

1. Valoración inicial de la Arquitectura

Descargar fichero

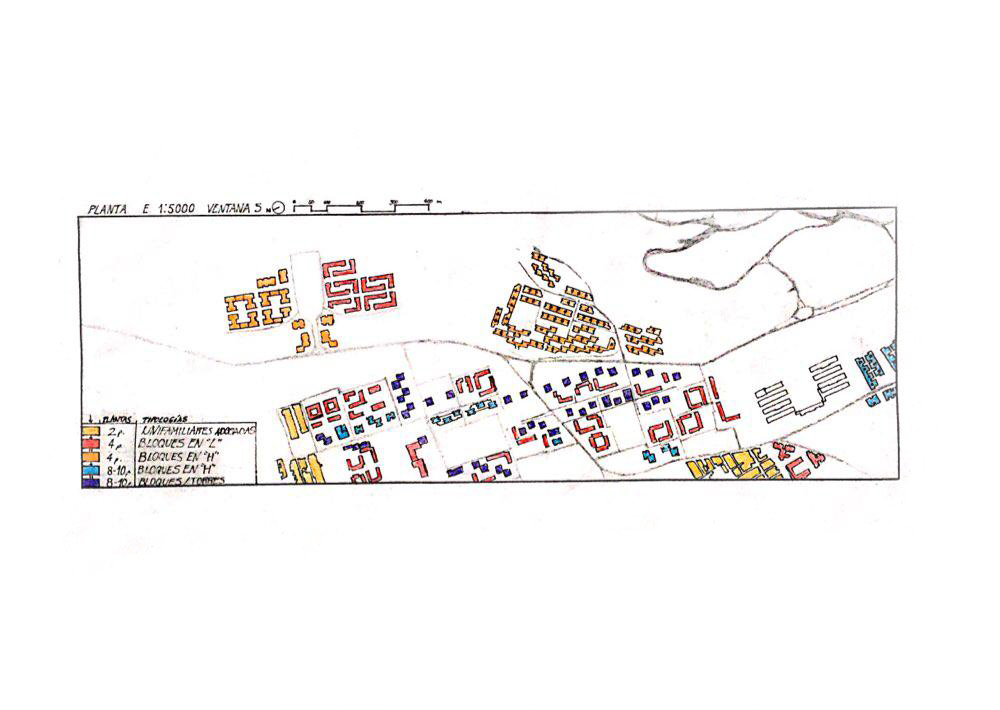

Se diferencian las distintas tipologías que encontramos en la ventana 5 y se ordenan por colores según su nº de plantas.
