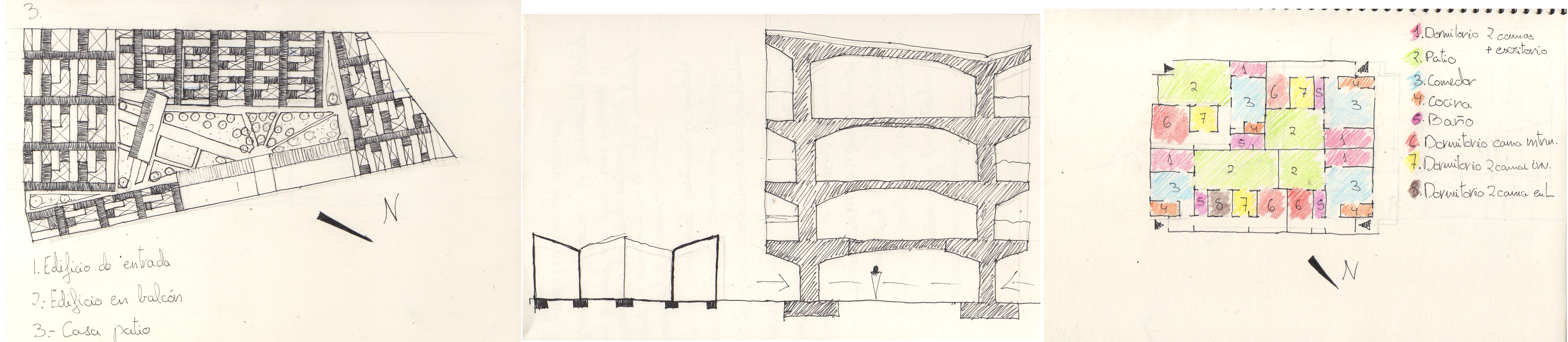

Análisis del modelo de Tuscolano.

Descargar fichero

Modelo urbanístico que plantea una agrupación de viviendas unifamiliares adosadas alrededor de un jardín donde también se localizan un edificio de acceso y un edificio con estructura metálica y distribución balconada el cual permite el transito público en su planta más baja a nivel de suelo. Habitar el patio y habitar el balcón, dos posibilidades de habitar en relación con el exterior de manera más horizontal o más vertical, dos maneras de habitar enfrentadas una con la otra cara a cara. Este modelo creo que se puede considerar una clase magistral de estudio de orientación, relación con el sol y del habitar.

Intervenciones.

Descargar fichero

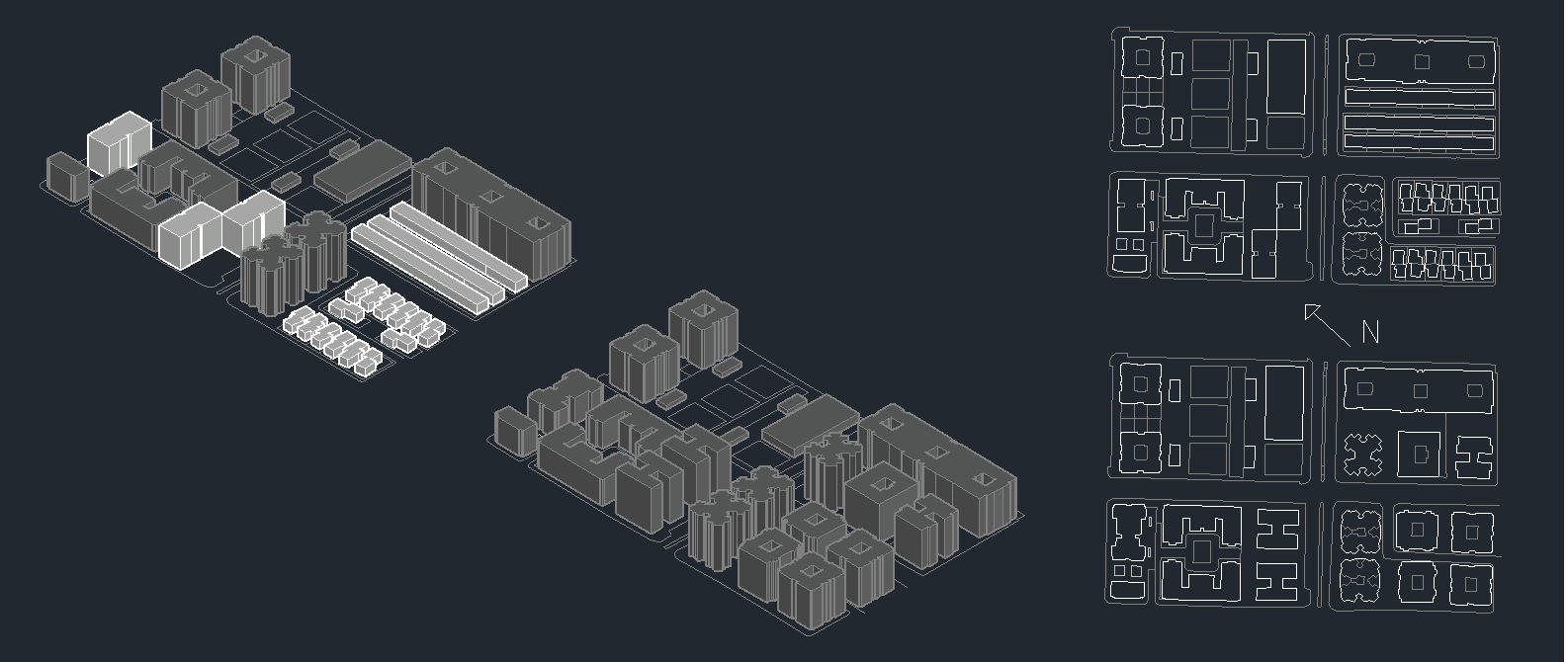

Representación de como sería el resultado final de las tres intervenciones en conjunto.

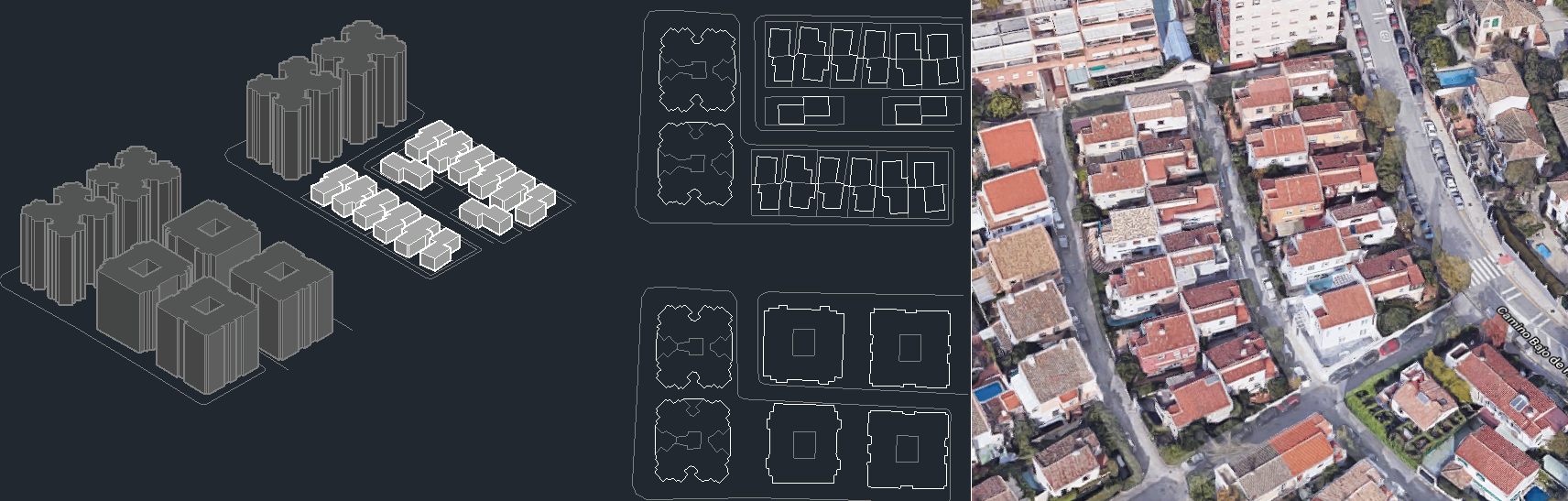

Intervención de baja densidad.

Descargar fichero

Intervención de 28 viviendas por 1ha en las cuales se retiran grandes edificios de apartamentos y se distribuye una urbanización de viviendas tipo patio-casa utilizando el modelo de la arquitectura vernácula de la ventana nº2, he tomado esa distribuciones y orientaciones donde el sol ilumina completamente la parcela pero a lo largo del ciclo solar pueden generar pequeños recovecos de sombra en los jardines, sumar experiencias visuales y en general permite un habitar mucho mas humano.

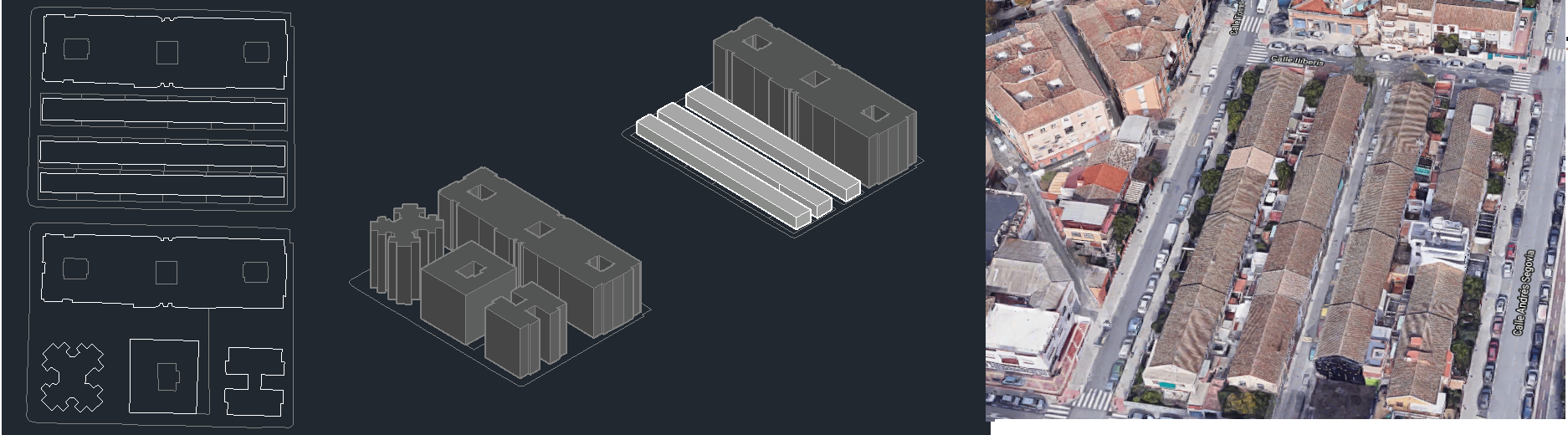

Intervención de media densidad.

Descargar fichero

Trabajo de aprox, 58 viviendas por 1ha utilizando una agrupación de viviendas adosadas de manera horizontal con una cubierta a dos aguas que generan una fachada donde etaria los accesos y una parte trasera donde se sitúa un pequeño patio para cada vivienda. Se sustituyen grandes edificios y se coloca esta agrupación urbana de carácter vernáculo de tal manera que los edificios restantes no proyecten sombra sobre las viviendas.

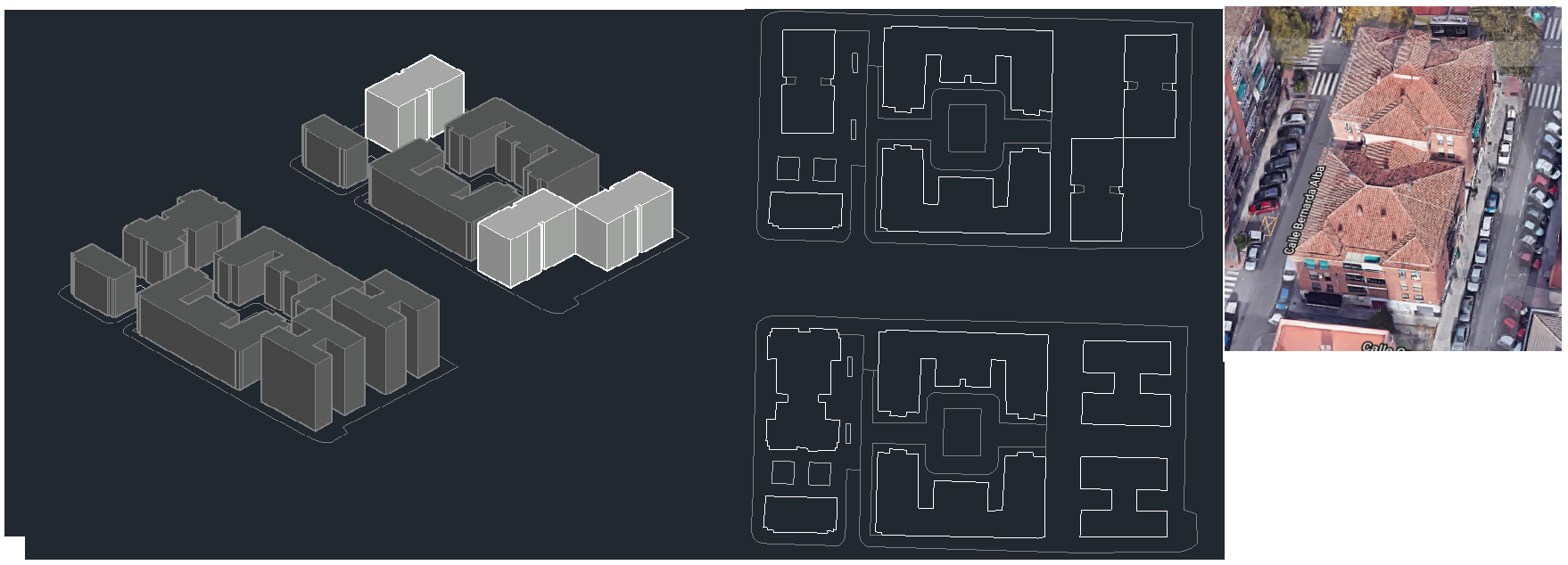

Intervención de alta densidad.

Descargar fichero

Trabajo de aprox, 120 viviendas por 1ha bruta donde se suprimen los edificios más modernos de la parcela para colocar dos edificios ya construidos en la propia ventana de carácter estético vernáculo. Los tipos de edificio se distribuyen para generar lugares de transito y un par de plazas donde refugiarse del frío y del calor.
