URBAN GAME 05. Tejidos y Utopías.

Creada el 18 de Enero de 2021 a las 12:25 por ElizabethRios

Proyecto: Urban Games 2020
Tema: Urban Game 5. Tejidos y Utopías
Coordinadores: abarca dacama

Valoración general

0/5 (0 votaciones)

Valoración de coordinadores

0/5 (0 votaciones)

Descripción

Urban Game 05. Tejidos y Utopías. Ventana 3.

Panel

5.1. Análisis del Modelo Corviale. Roma, Italia.

Descargar fichero

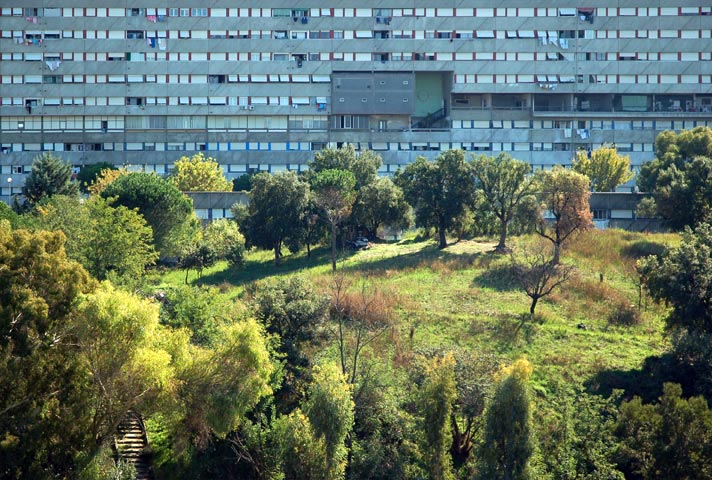

En este apartado analizaremos distintos aspectos del Modelo Corviale. Situado en Roma, Italia. Este complejo abarca zona residencial y de servicios, equipamientos y edificios docentes, además de las distintas zonas públicas que genera.

5.1. Análisis del Modelo Corviale. Roma, Italia.




5.1. Análisis del Modelo Corviale. Roma, Italia.

Descargar fichero

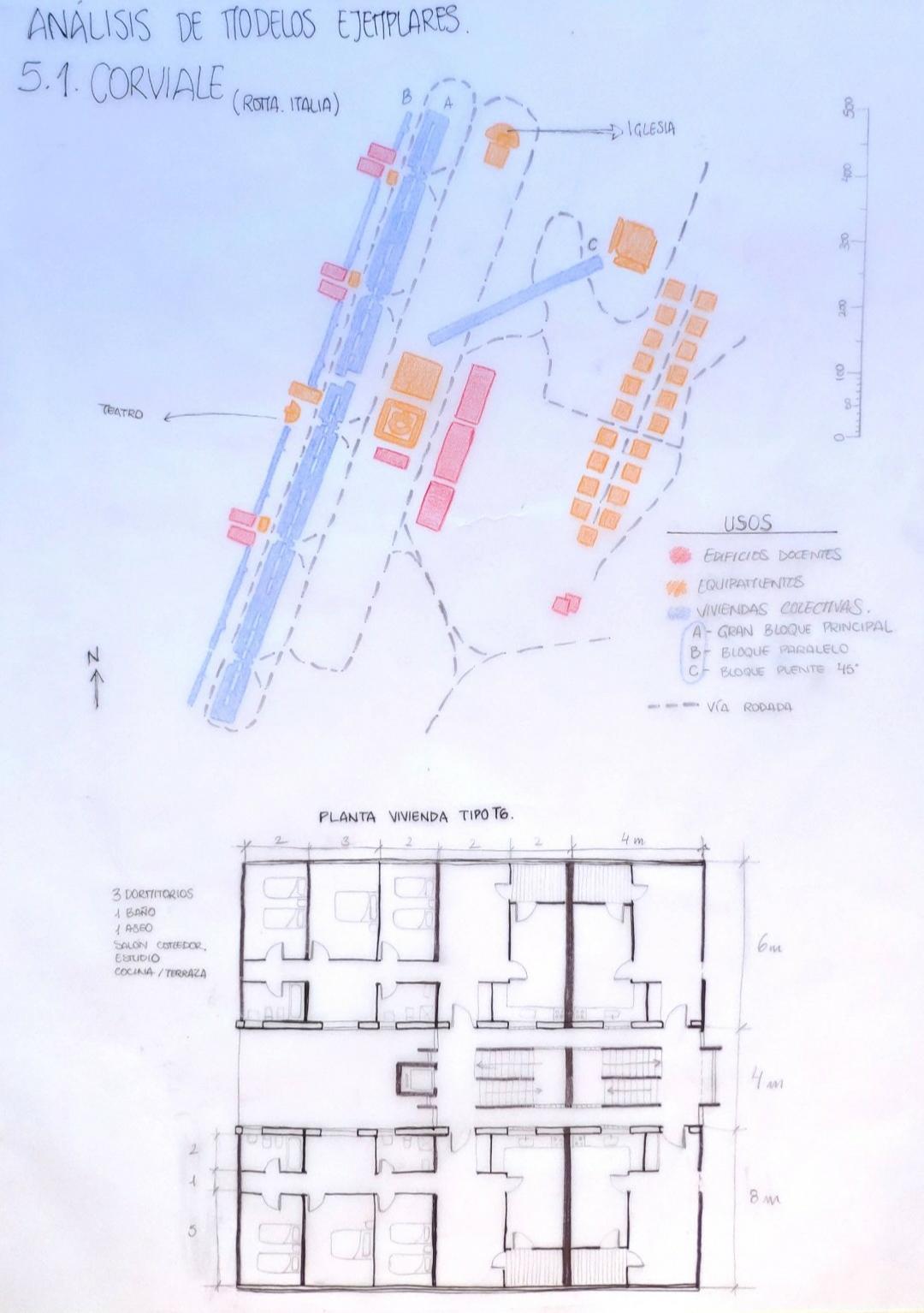

Análisis de Usos junto a Vía rodadas Principales, Así como distribución de la Planta Tipo T6.

5.1. Análisis del Modelo Corviale. Roma, Italia.




5.1. Análisis del Modelo Corviale. Roma, Italia.

Descargar fichero

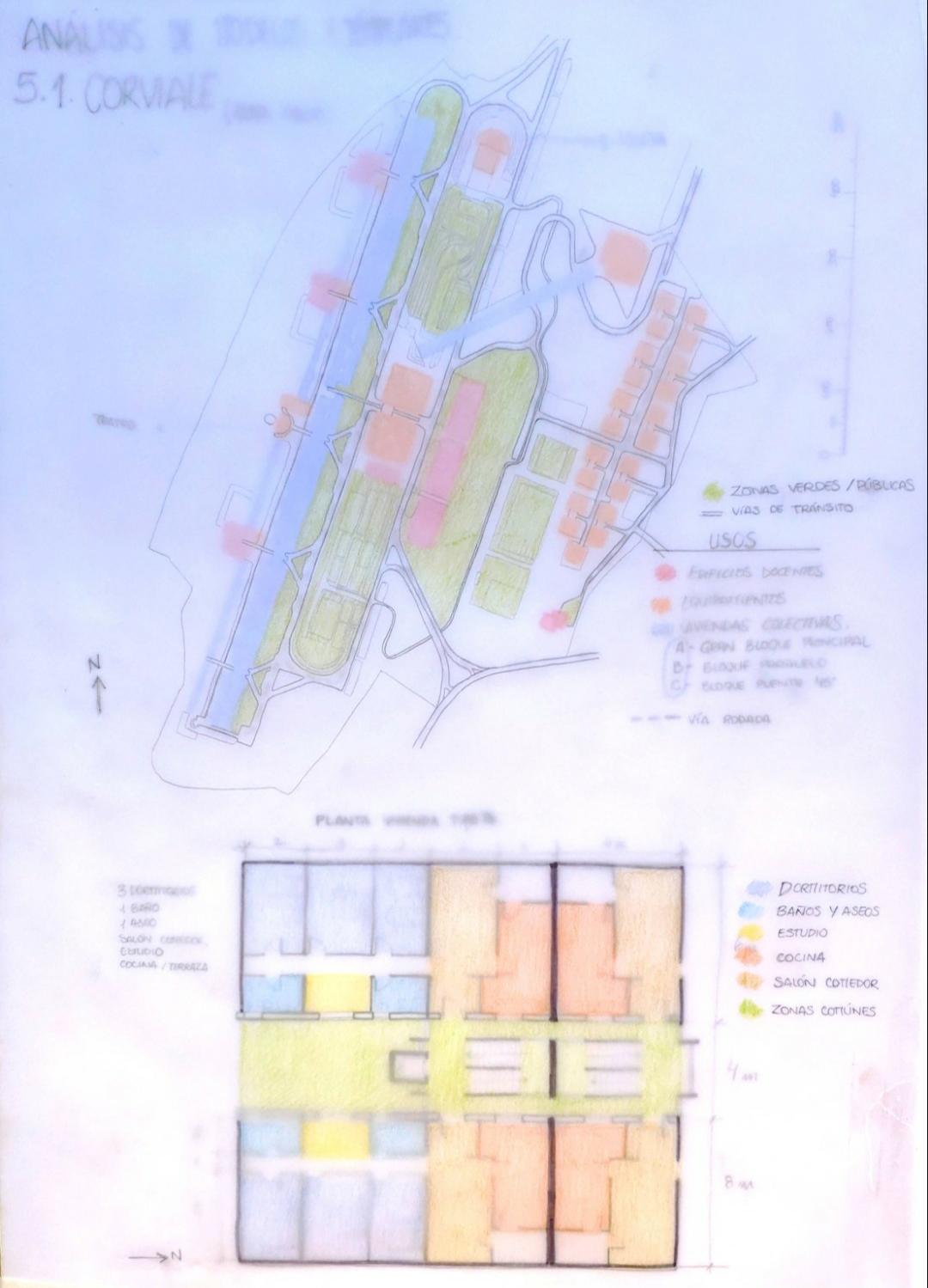

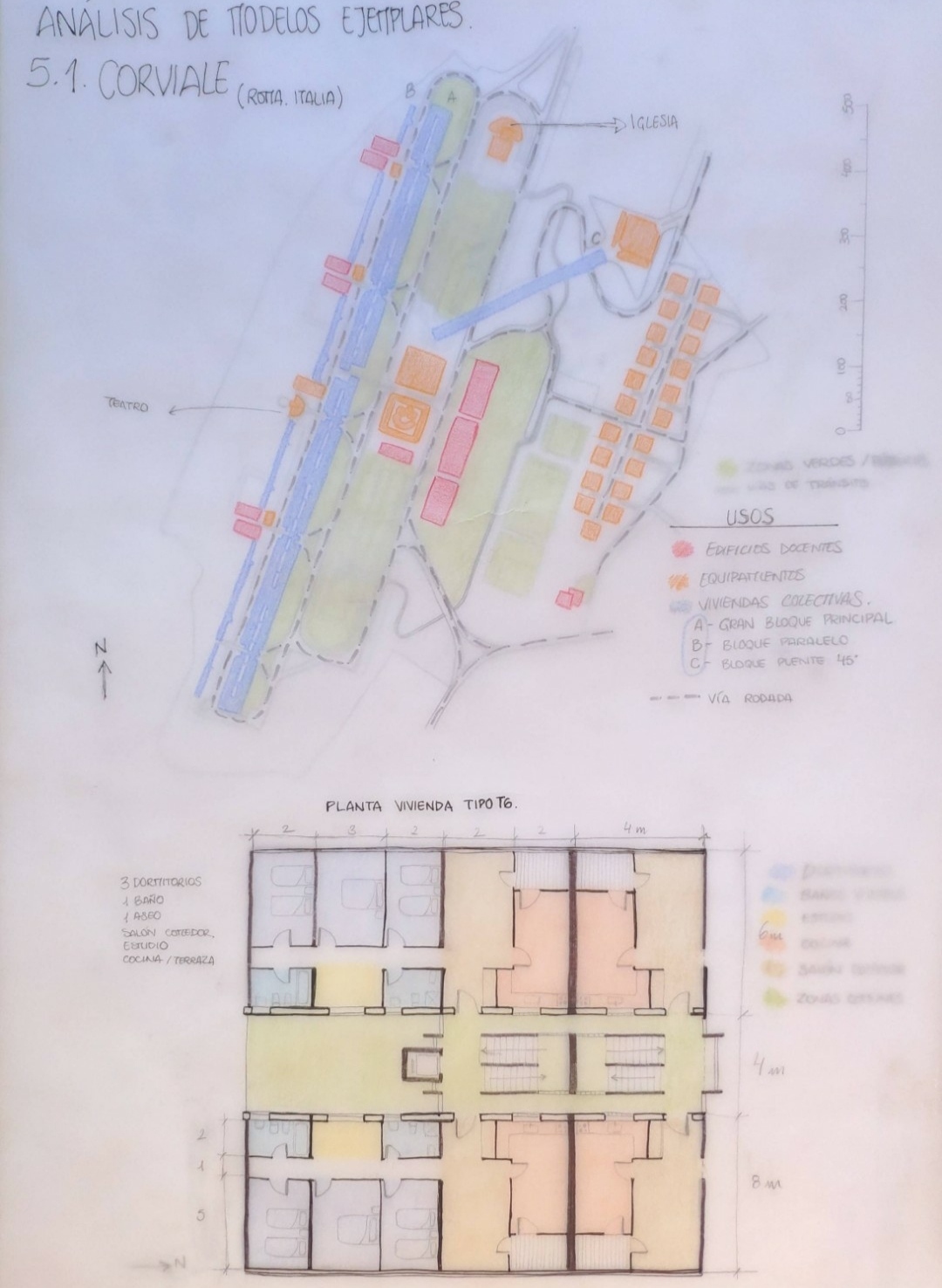

En la siguiente imagen se analizan en la parte superior: las zonas verdes y espacios públicos del modelo, así como los tramos que genera. En la parte inferior podemos ver las distintas áreas que plantea la tipología de vivienda Tipo T6.

5.1. Análisis del Modelo Corviale. Roma, Italia.




5.1. Estudio Bloque Principal

Descargar fichero

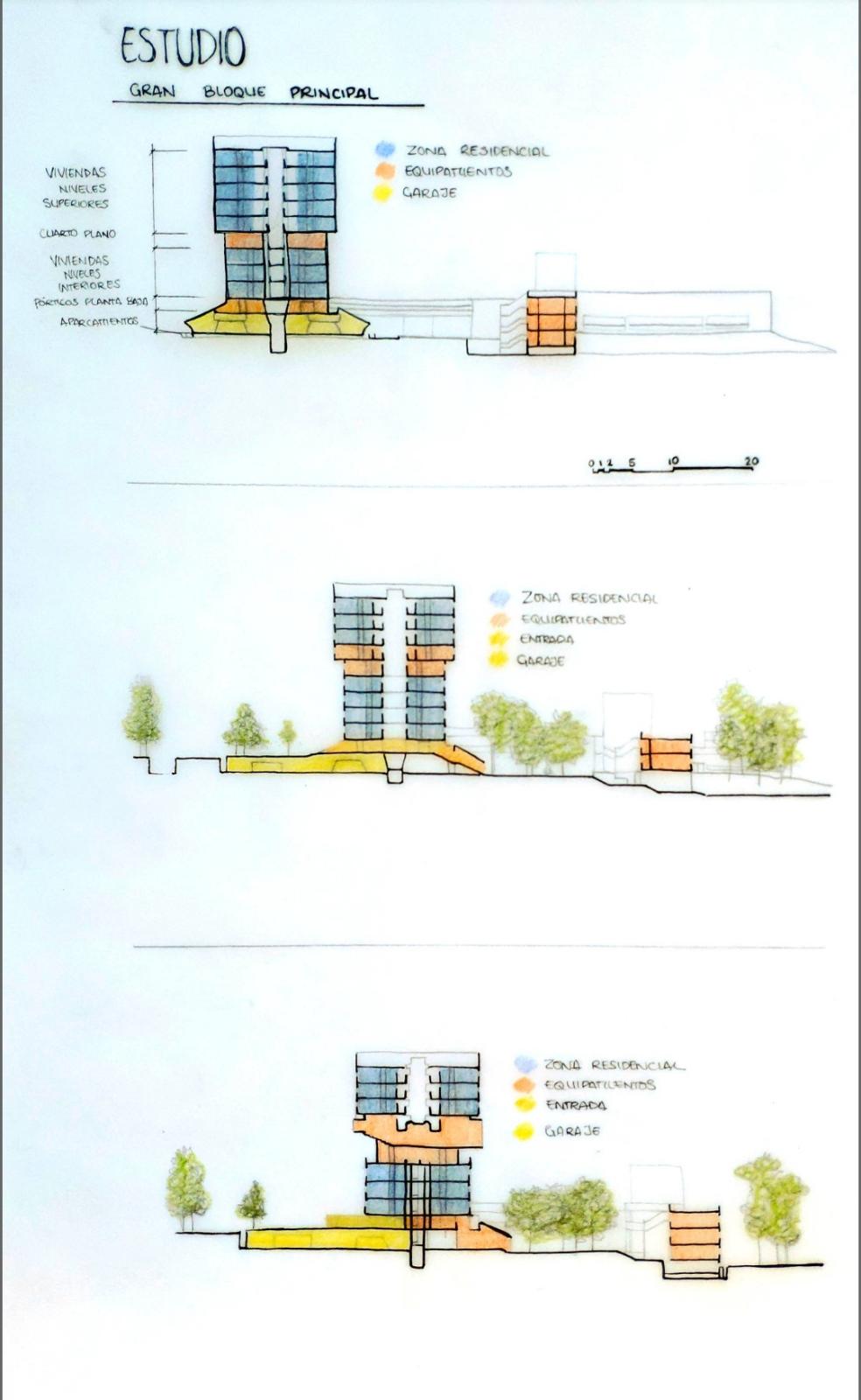

Se analizan los distintos usos del Bloque Principal.

5.1. Estudio Bloque Principal




5.1. Estudio Bloque Principal

Descargar fichero

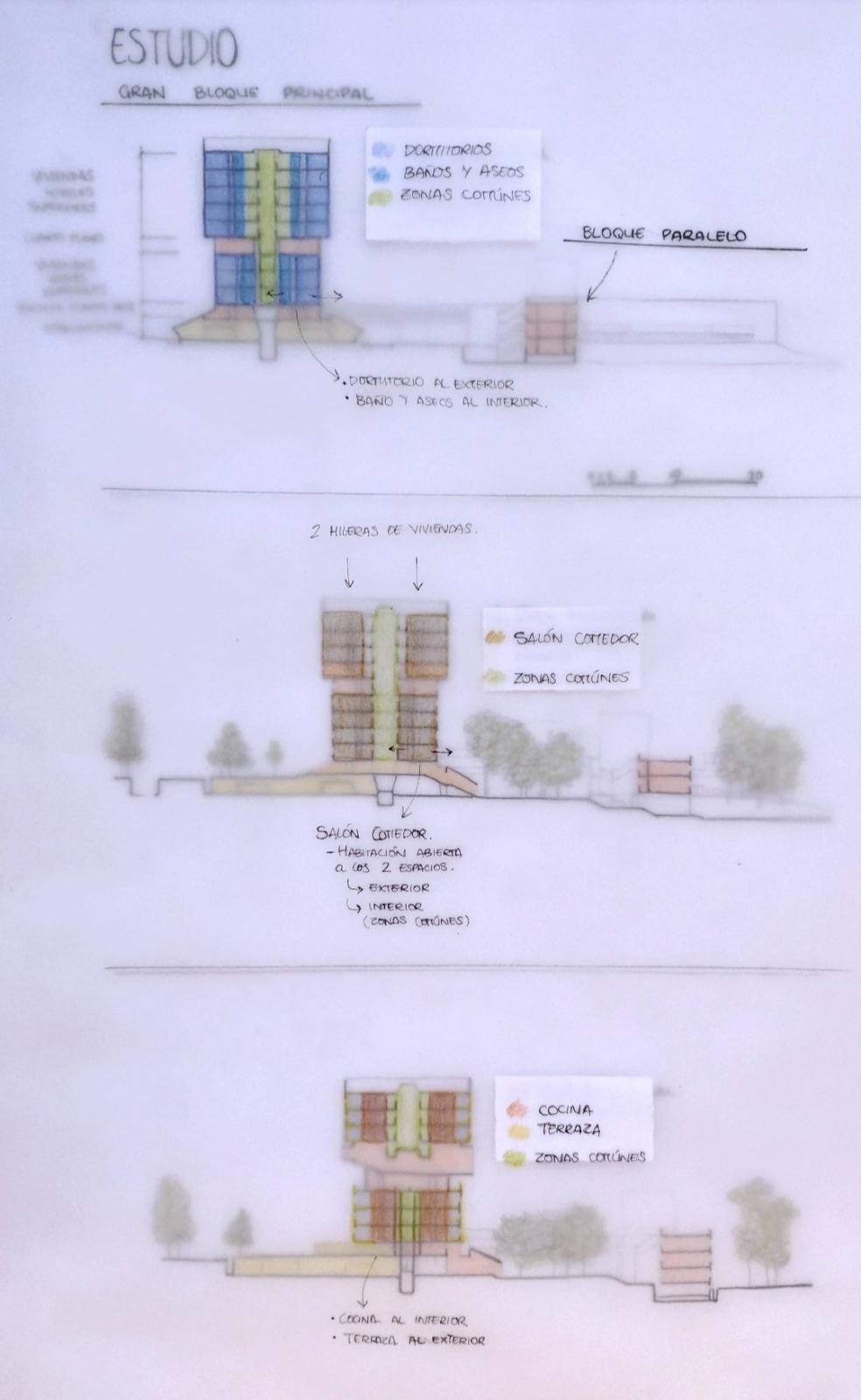

Se analizan las secciones del Bloque Principal, atendiendo a las distintas áreas de la vivienda, para ver sus conexiones con el exterior e interior.

5.1. Estudio Bloque Principal




5.2. Baja Densidad; 5.3. Media Densidad y 5.4.Alta Densidad

Descargar fichero

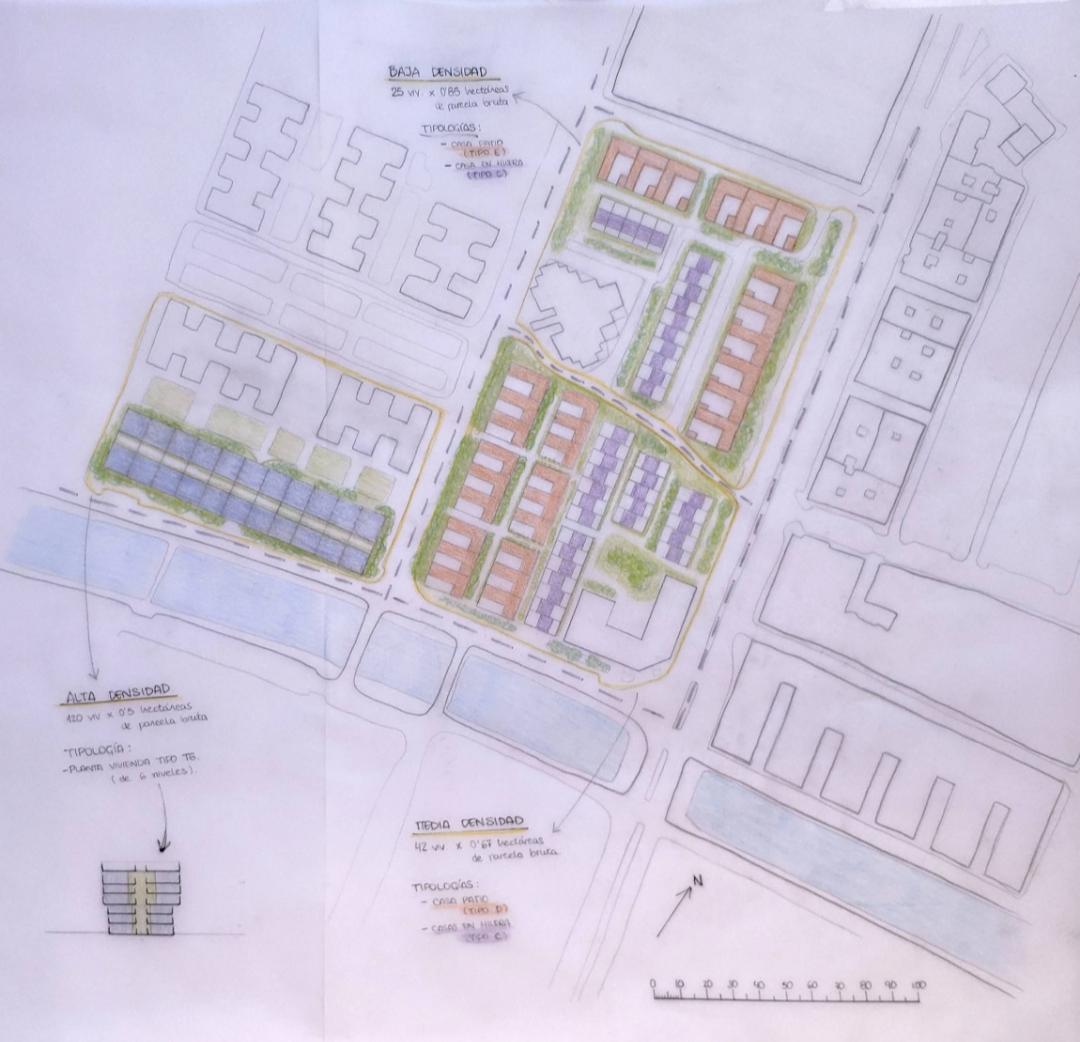

Se han seleccionado las manzanas señaladas de la ventana, y en ellas se han llevado a cabo las siguientes intervenciones. Las viviendas están organizadas de la siguiente manera (tanto en orientación propia con respecto a la parcela como con la manzana) atendiendo a la orientación del lugar, de manera que puedan recibir la máxima luz natural posible y que se proyecten entre ellas las menos sombras posibles. De esta manera es que se han escogido las tipologías mencionadas, dónde; -Las Casas Patio (Tipo D y E) son de un nivel. -Las Casas en Hilera (Tipo C) son de 3 niveles. -Y la planta Vivienda Tipo T6 es de 6 niveles.

5.2. Baja Densidad; 5.3. Media Densidad y 5.4.Alta Densidad




5.2; 5.3; Tipologías Inspiradas en Modelo T´Holl

Descargar fichero

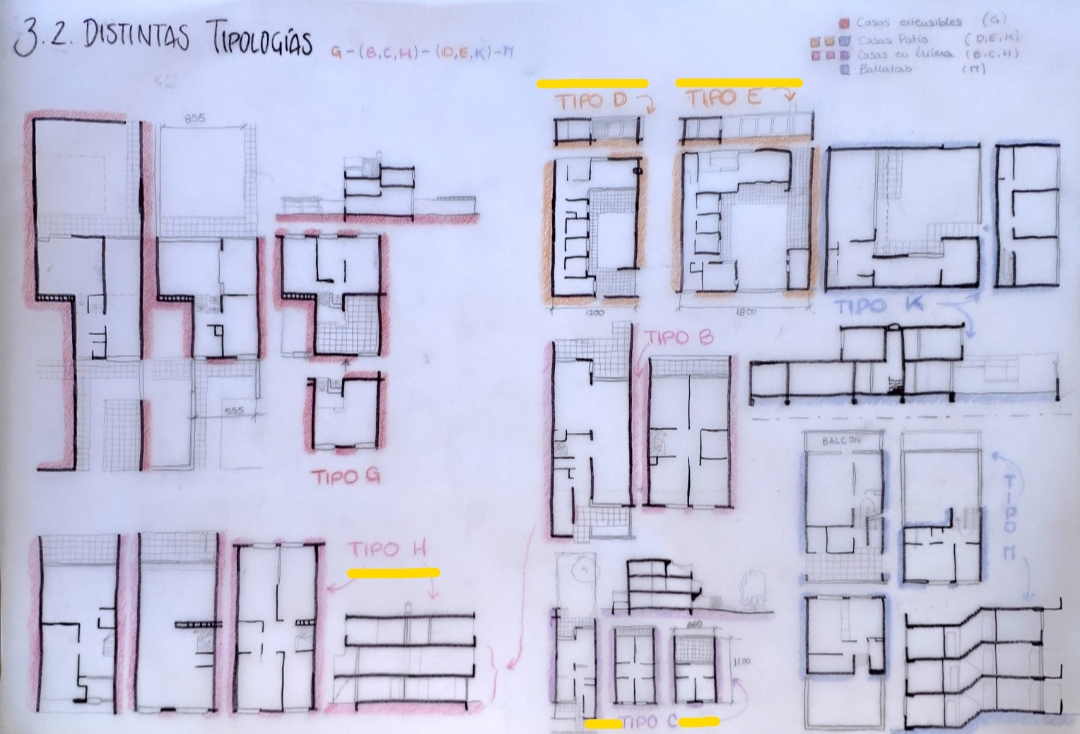

Se señala en la siguiente imagen las tipologías seleccionadas para la intervención de Baja y Media densidad.

5.2; 5.3; Tipologías Inspiradas en Modelo T´Holl
