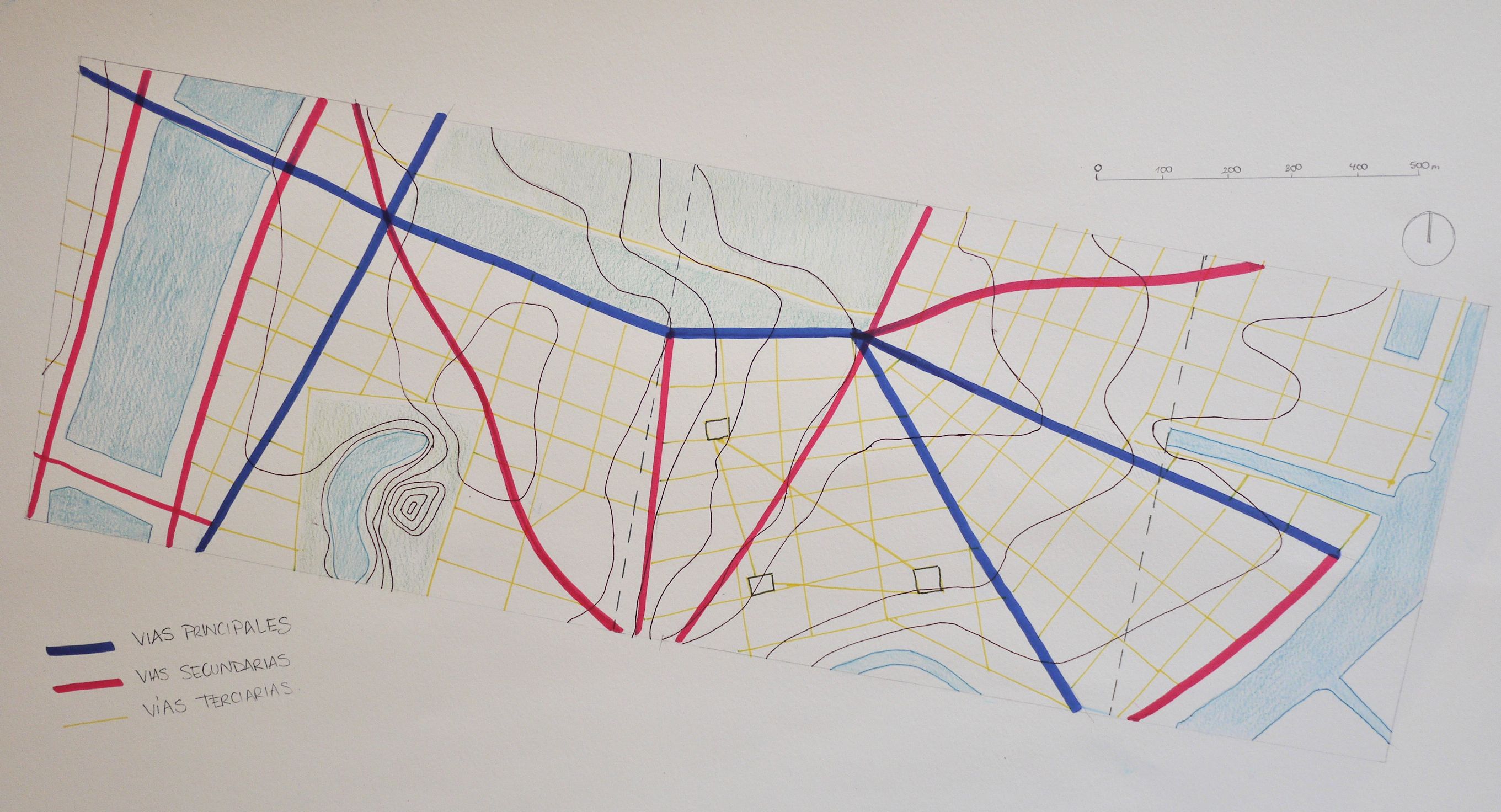

Planta 1/5000, realizada en clase

Descargar fichero

Hemos mantenido los elementos naturales de la ventana: cotas de altura, parques y agua. A partir de aquí la organización de las calles primarias se ha basado en las curvas de nivel utilizándolas como base, estas tendrán un ancho de unos 20m. Las vías secundarias 10m siguen organizarse a partir de los distintos niveles en los lugares que consideramos mas apropiados. También conservamos tres de los edificios mas significativos de la ciudad y se establece una conexión entre ello con vías terciarias, el resto de estas se organizan paralelas y perpendiculares a las primarias y secundarias.

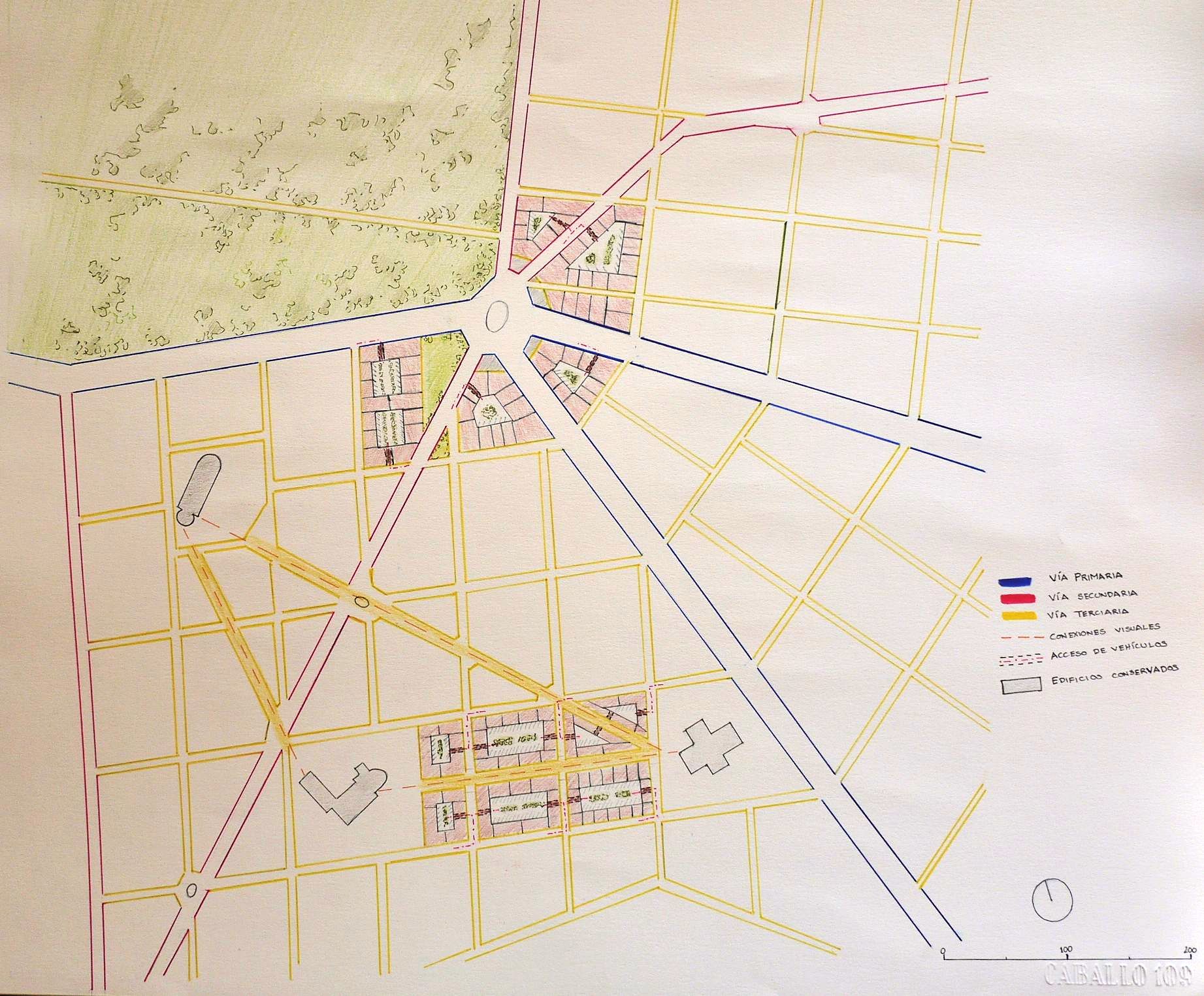

Planta 1/2000 de una porción.

Descargar fichero

Elegimos la zona donde tenemos el punto mas interesante por la cantidad de calles que se cruzan, y las calles que sirven de unión de los tres edificios significativos. Se establece una relación visual entre estos tres elementos mediante calles peatonales. Las manzanas se organizan alrededor de patios centrales que albergan aparcamientos y vegetación. También se agregaran pequeños espacios de zonas verdes para quitar densidad de edificación. En los cruces de muchas calles se ponen un elemento central organizador del trafico y las manzanas que dan ahí se les hace un chaflán con aceras anchas.
