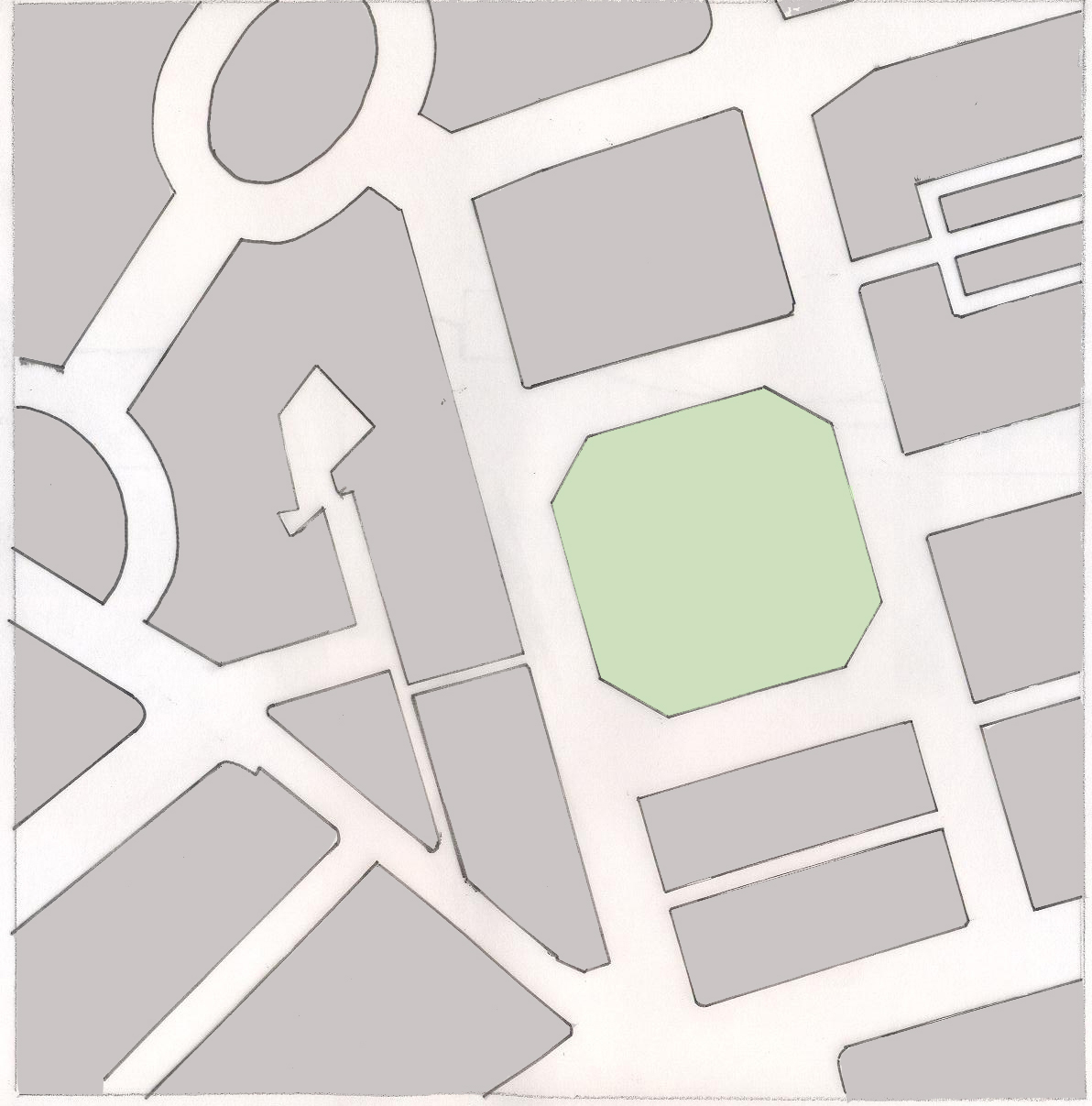

PLANO ORIGINAL DE LA CIUDAD DE EDIMBURGO

En primer lugar calcamos la cartografía original del emplazamiento correspondiente de la ciudad de Edimburgo a escala 1:2000

TOPOGRAFÍA INVENTADA

En segundo lugar creamos una topografía inventada con cotas cada 5 metros que nos servirá para modificar el plano cartográfico original.

PLANO CARTOGRÁFICO ADAPTADO

Tras superponer el plano original de la ciudad con la topografía, adecuamos las manzanas y las calles a las curvas de nivel obteniendo este resultado.

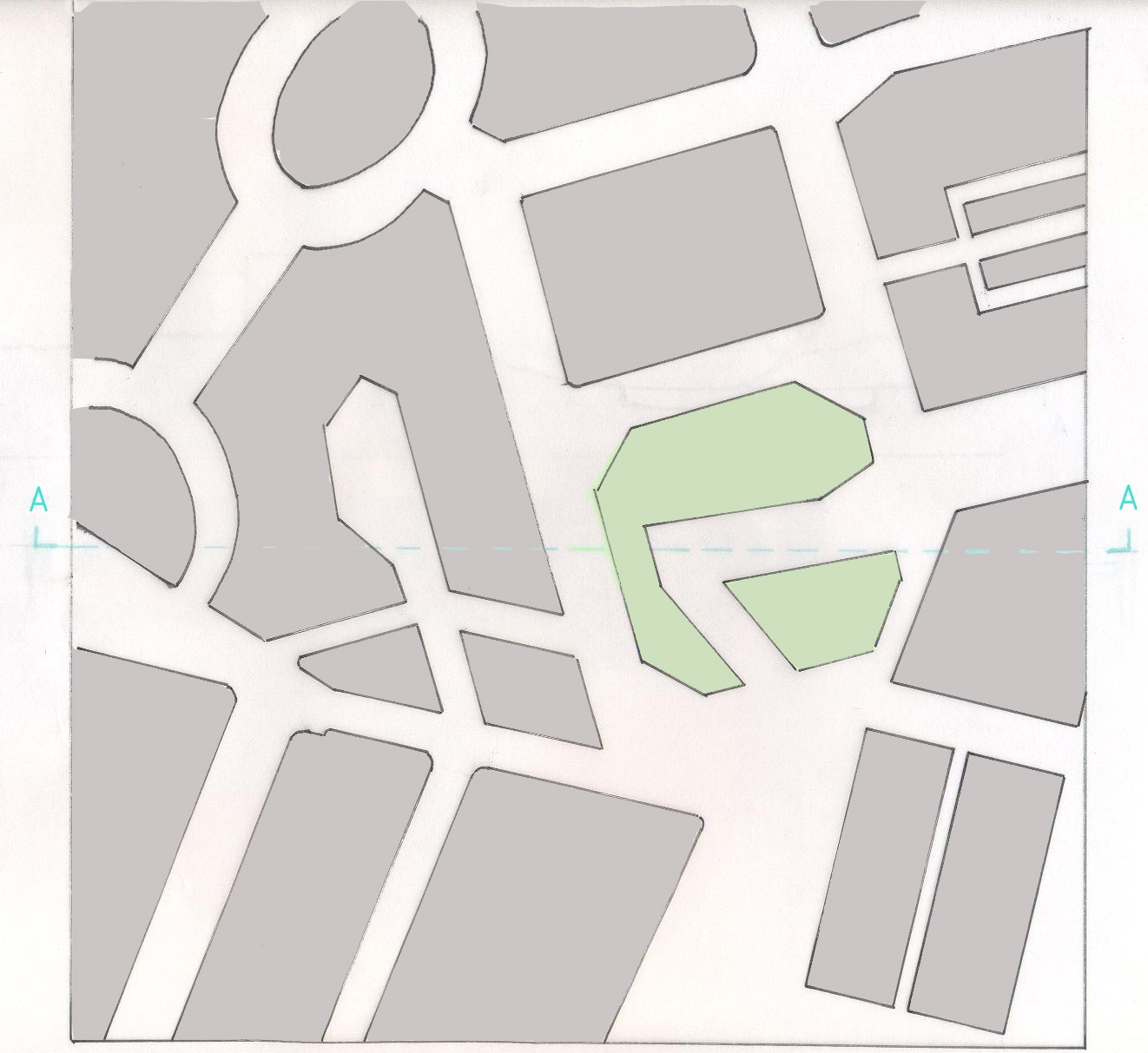

PLANO DE LA CARTOGRAFÍA ADAPTADA AL TERRENO

Para adecuarse al terreno, las zonas verdes de jardines que aparecen en la cartografía original de Edimburgo son atravesadas por el río rompiendose la geometría cuadriculada.

Además se giran algunas de las parcelas consiguiendose como resultado que los edificios queden escalonados en la topografía.
