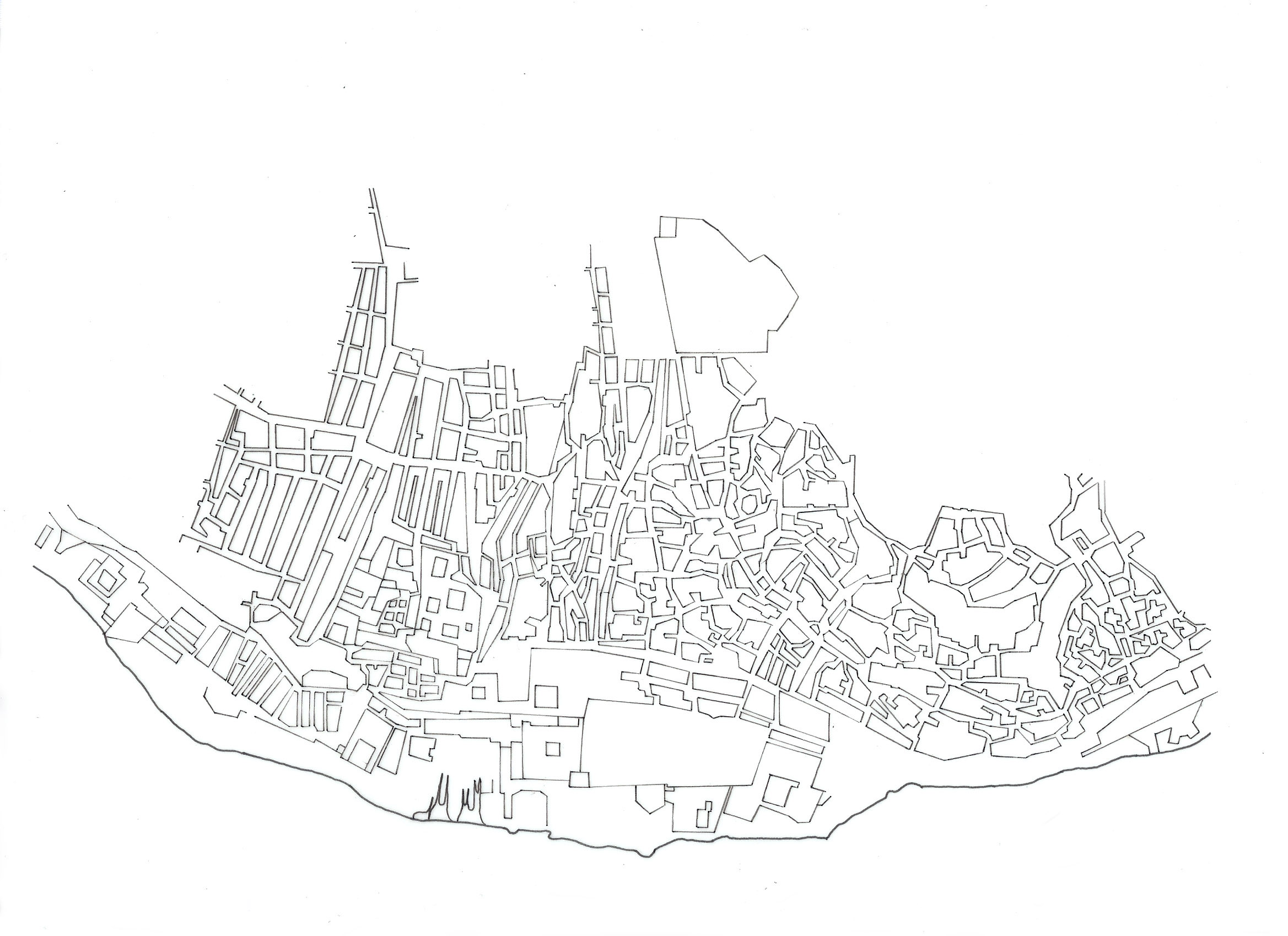

Antes de poder entender mediante planos una ciudad es necesario conocer su topografía. En este caso, podemos ver que Lisboa se encuentra formada por dos colinas y un valle. El barrio de la Baixa se encuentra en la zona del valle, prácticamente plana, sin desniveles.

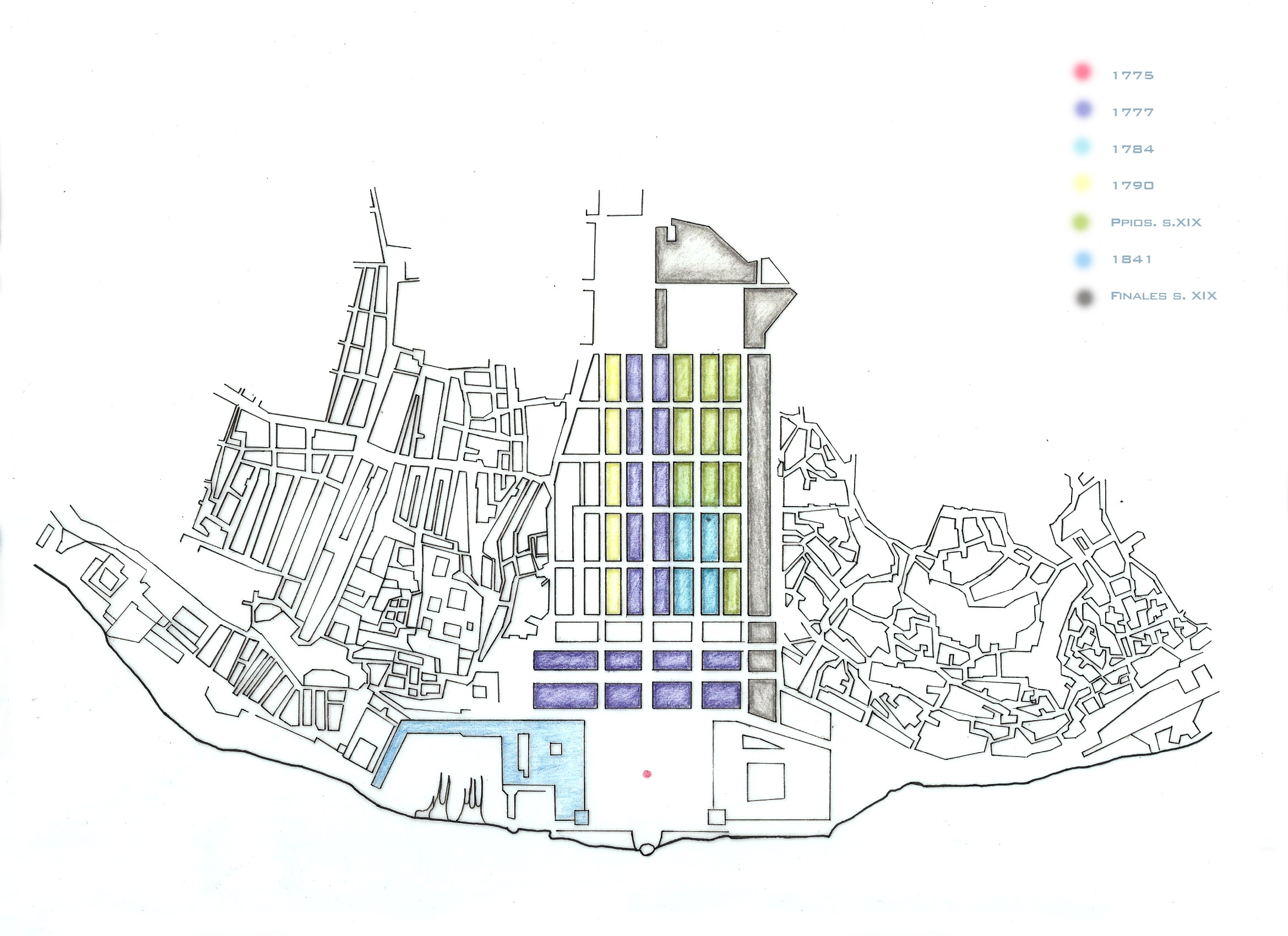

Plano de Lisboa tal y como se encontraba el 12 de mayo de 1756.        Hipótesis de la evolución de Lisboa. Los edificios sombreados a color son aquellos

                                                                   que, para la fecha que describe la leyenda, fueron terminados.

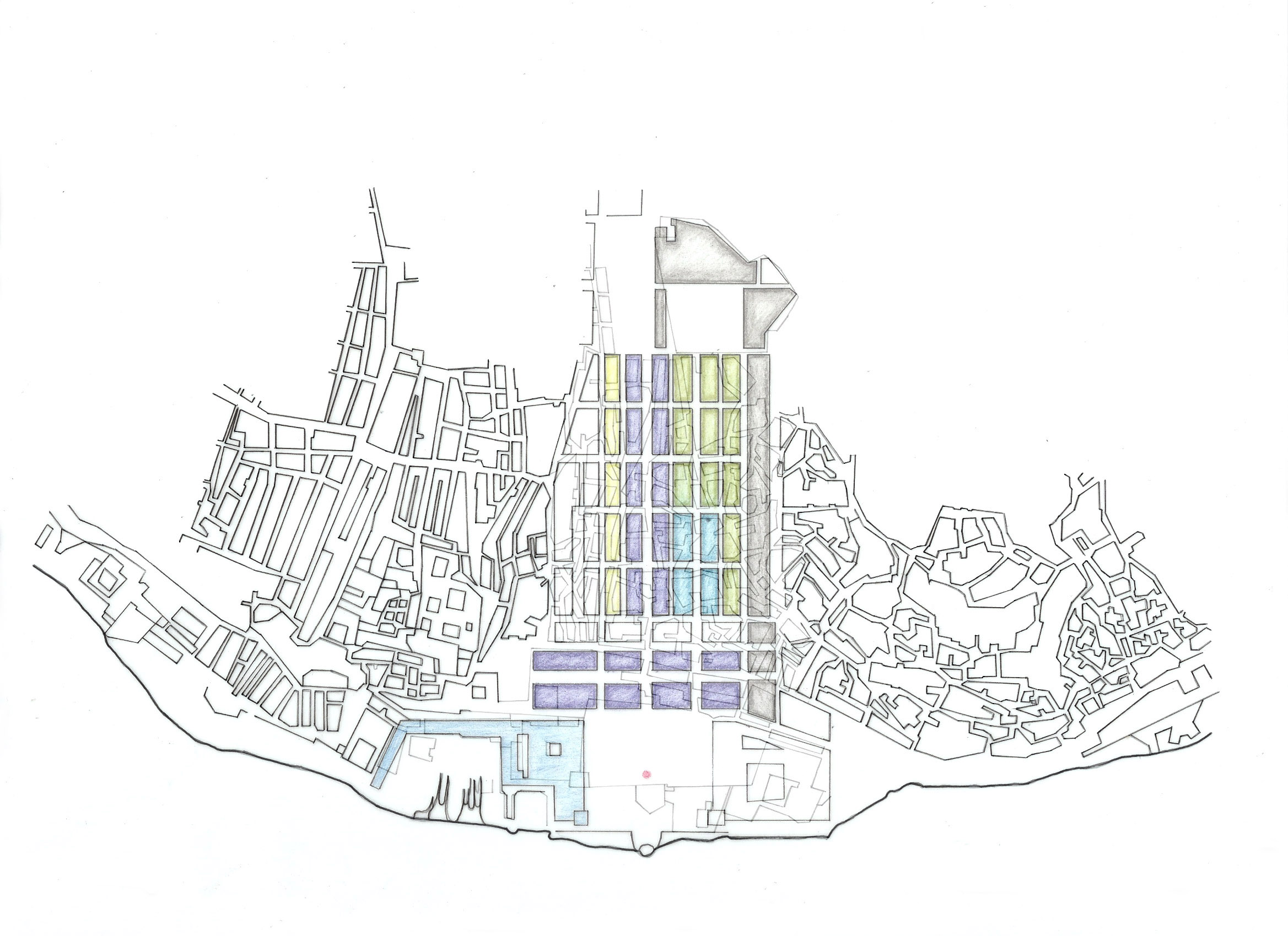

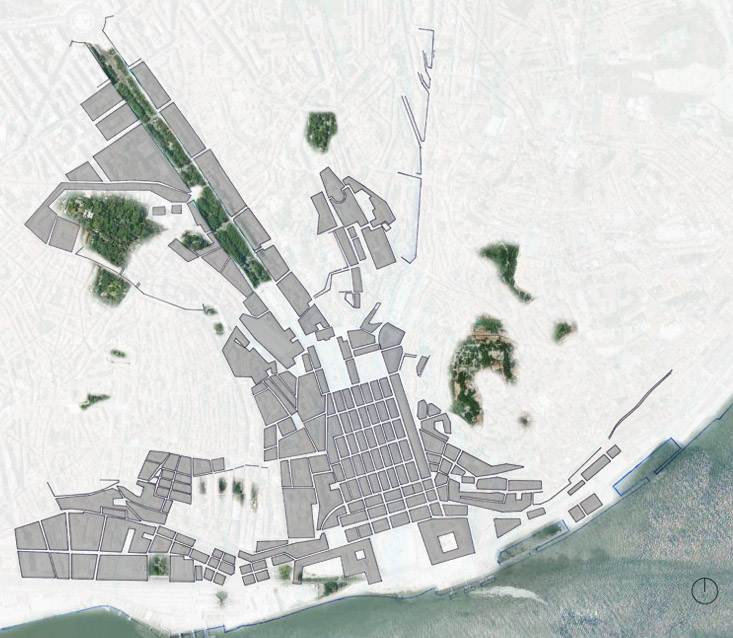

Comparación entre los planos del 12 de mayo de 1756 y el de la evolución respecto al barrio Baixa que es objeto de nuestro estudio.

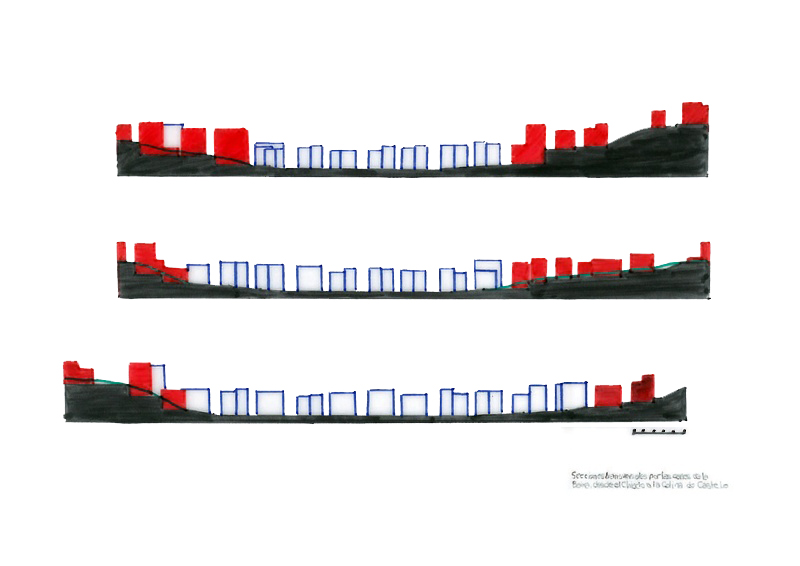

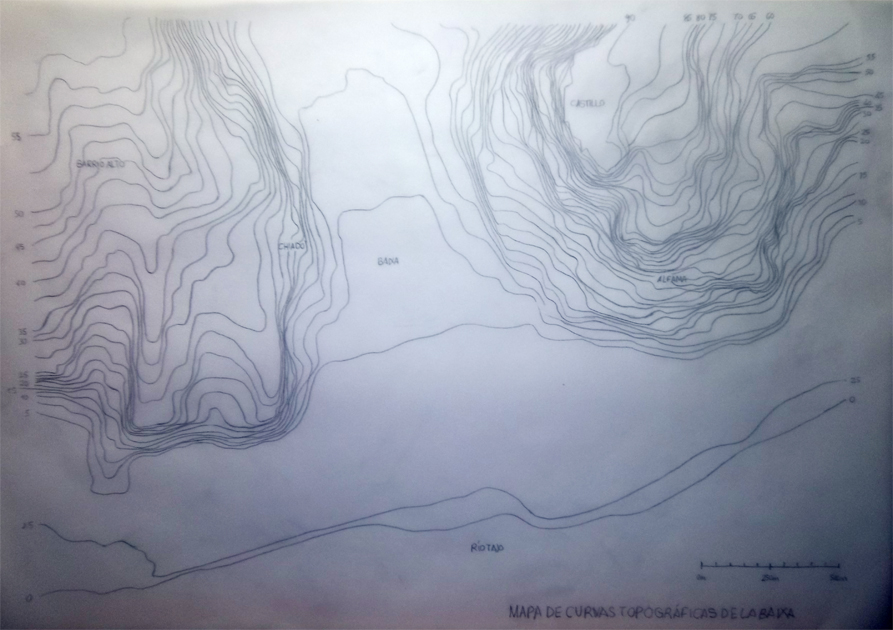

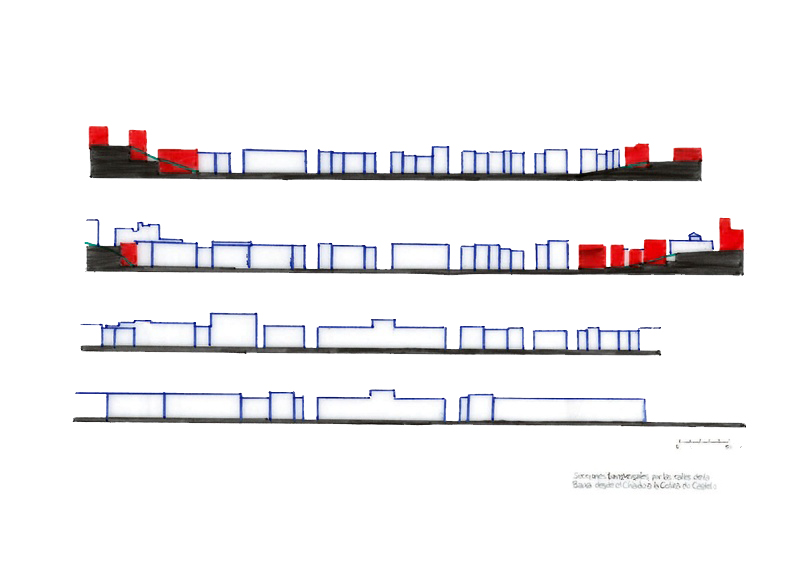

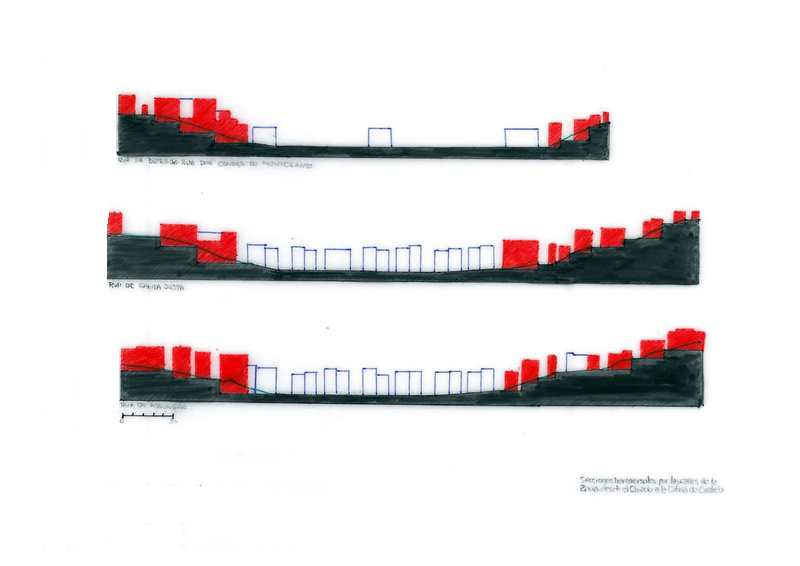

Las secciones aquí representadas se corresponden con secciones en el barrio de Baixa, para poder comprobar la topografía plana de la que hemos hablado anteriormente.

02. Grabados y planimetría antigua.

03. Fuentes de los grabados y planimetría antigua:

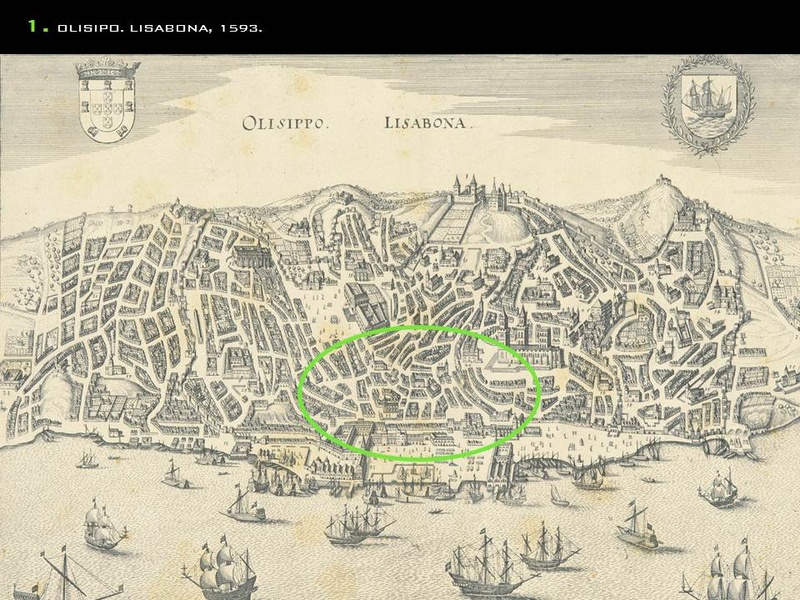

1. OLISIPO. LISABONA, 1593. Descrição Física: Papel impresso; 44X35 cmRegião: Portugal / LisboaNotas: Gravura com legenda 1 a 34 ( com base na gravura de Lisboa de Georgio Braunio de 1593)Cota(s): M.C.L. - GRAV. 385 Fuente: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/3.3.htm.

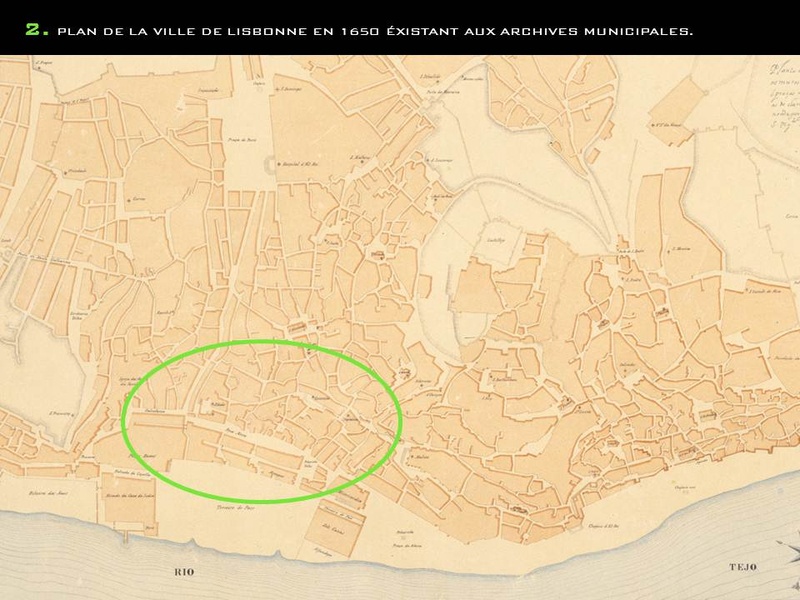

2. PLAN DE LA VILLE DE LISBONNE EN 1650 ÉXISTANT AUX ARCHIVES MUNICIPALES//PLANTA DA CIDADE DE L.A EM Q' SE MOSTRÃO//OS MUROS DE VERMELHO COM TODAS AS RUAS//E PRAÇAS DA CIDADE DOS MUROS A DENTRO DE//AS DECLARAÇÕES POSTAS EM SEU LUGAR.DELI//NEADA POR JOÃO NUNES TINOCO ARCHITECTO DE//S. MG.DE ANNO 1650. Autor: [TINOCO, João Nunes]Escala: 1000 PalmosPublicação: [S.l.: s.n., 1650]Descrição Física: 1 mapa: s. papel color.; 62X88 cm Região: Portugal / LisboaNotas: "Cópia"Cota(s): M.C.L. - Des. 1084 Fuente: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/5.1.htm.

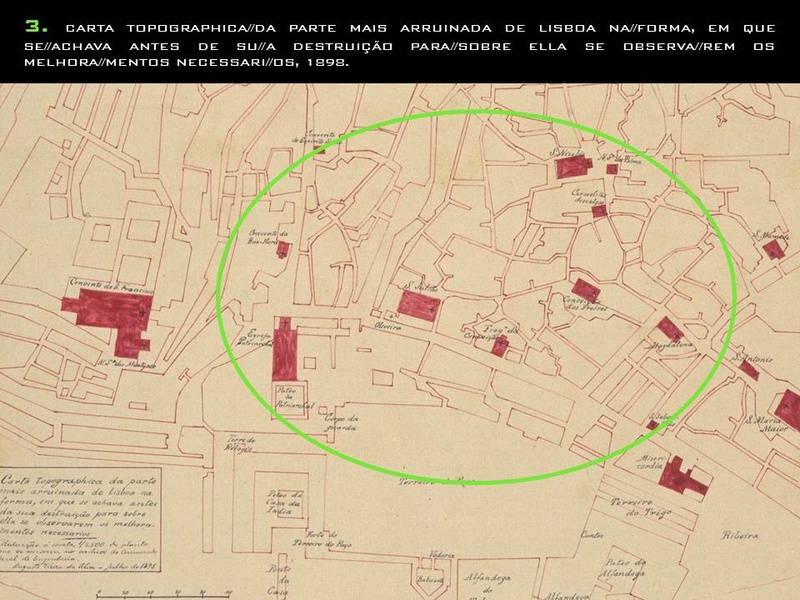

3. CARTA TOPOGRAPHICA//DA PARTE MAIS ARRUINADA DE LISBOA NA//FORMA, EM QUE SE//ACHAVA ANTES DE SU//A DESTRUIÇÃO PARA//SOBRE ELLA SE OBSERVA//REM OS MELHORA//MENTOS NECESSARI, 1898. Escala:100 Varas; 100 Metros; 1:2500Publicação: [S.l.: s.n., Séc. XVIII]Descrição Física: 1 map.: s. vegetal colado s. papel; 65X95 cmRegião: Portugal / LisboaNotas: "Copiada de uma planta que existe no archivo do Commandante Geral de Engenharia por Augusto Vieira da Silva", em Janeiro de 1898.Cota(s): M.C.L. - DES. 1404 Fuentes: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/17.2.htm.

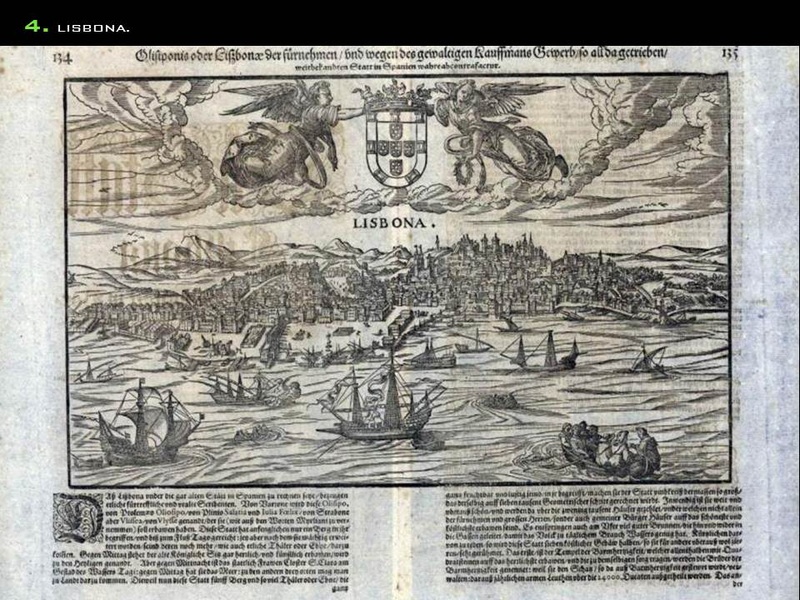

4. LISBONA. e-2231-v_0001_1_p24-C-R0072.

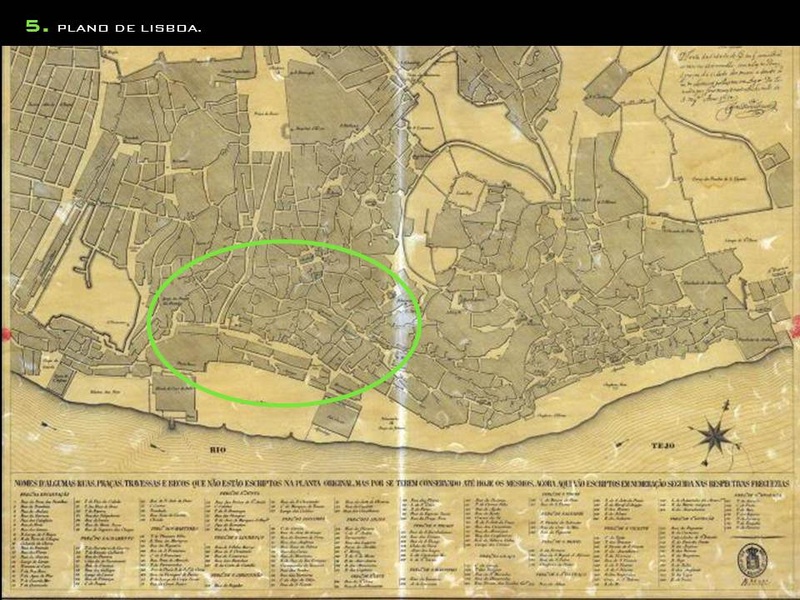

5. PLANO DE LISBOA cc-1647-a_0001_1_p24-C-R0072.

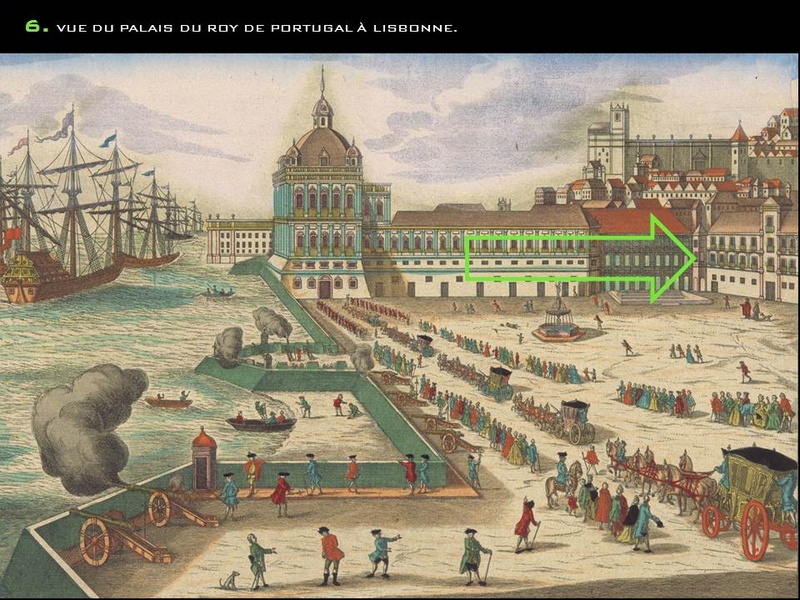

6. VUE DU PALAIS DU ROY DE PORTUGAL À LISBONNE. Autor: PROBFT, BalthasarPublicação: [S.l.: s.n., s.d.]Descrição Física:1 map.: s. papel imp. color.; 52X39 cmRegião: Portugal / LisboaNotas: "Vista y profpettiva del Palacio del Rey de Portugal, en Lisbona" "Regis Lusitanorium aula; Olissipponi sive Lixbonnae" "Vue de Palais du Roy du Portugal, à Lisbonne" "Profpect des Konigl. Portugiefischen Palafts, zu Lisbabona" "Fol. Nº 69" . - O título da gravura está impresso invertidoCota(s): M.C.L. - GRA. 1321 Fuentes: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/17.1.htm.

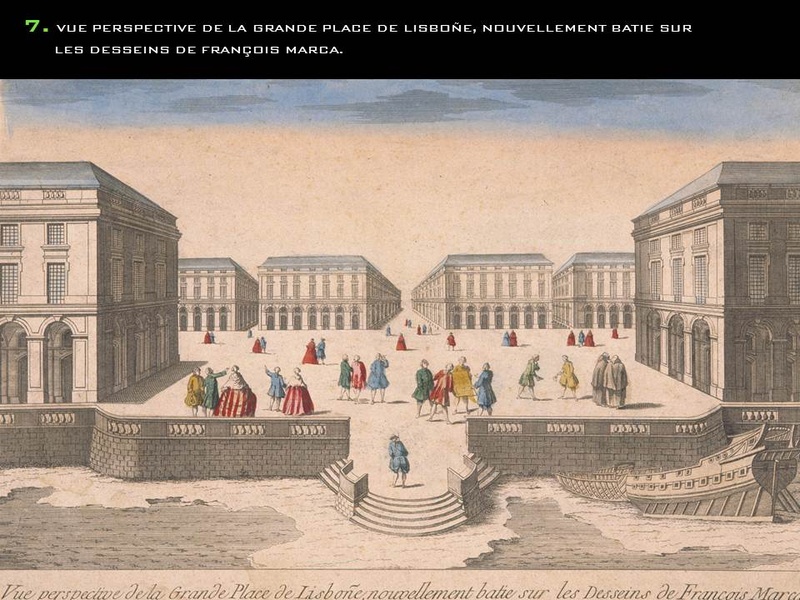

7. VUE PERSPECTIVE DE LA GRANDE PLACE DE LISBOÑE, NOUVELLEMENT BATIE SUR LES DESSEINS DE FRANÇOIS MARCA. Autor: ARCA, FrançoisPublicação: Paris: Basset, [s.d.]Descrição Física: 1 map.: s. papel imp., grav. color.; 45X30 cmRegião: Portugal / LisboaNotas: Colocado em vitrine no MuseuCota(s): M.C.L. - GRA. 1411 Fuente: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/17.5.htm

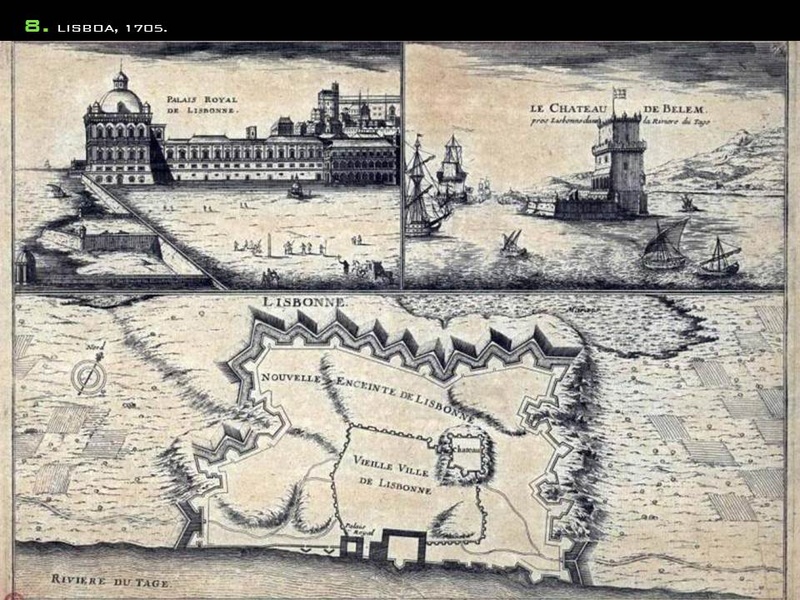

8. LISBOA, 1705.

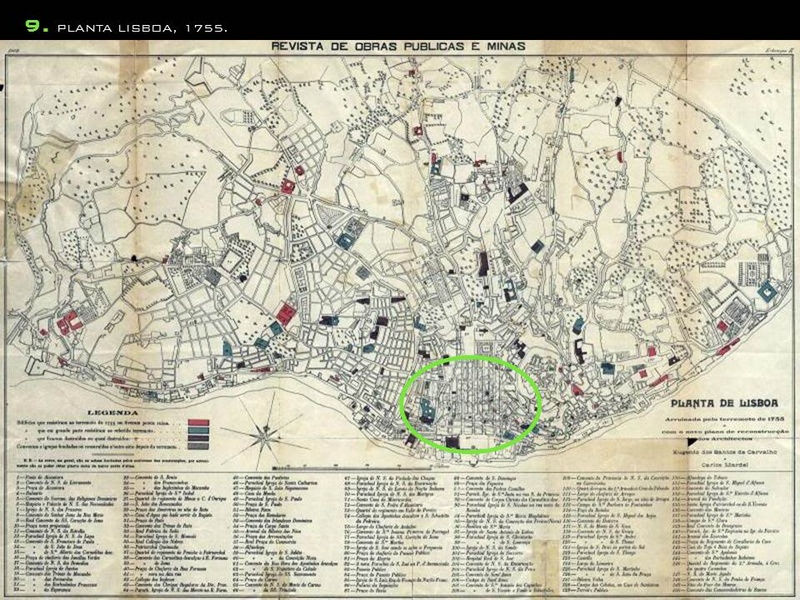

9. PLANTA LISBOA, 1755.

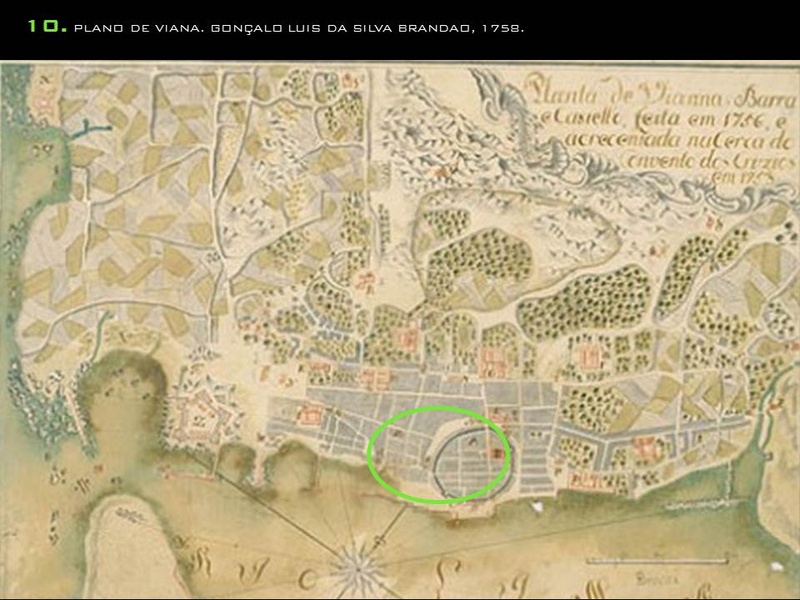

10. PLANO DE VIANA. GONÇALO LUIS DA SILVA BRANDAO, 1758.

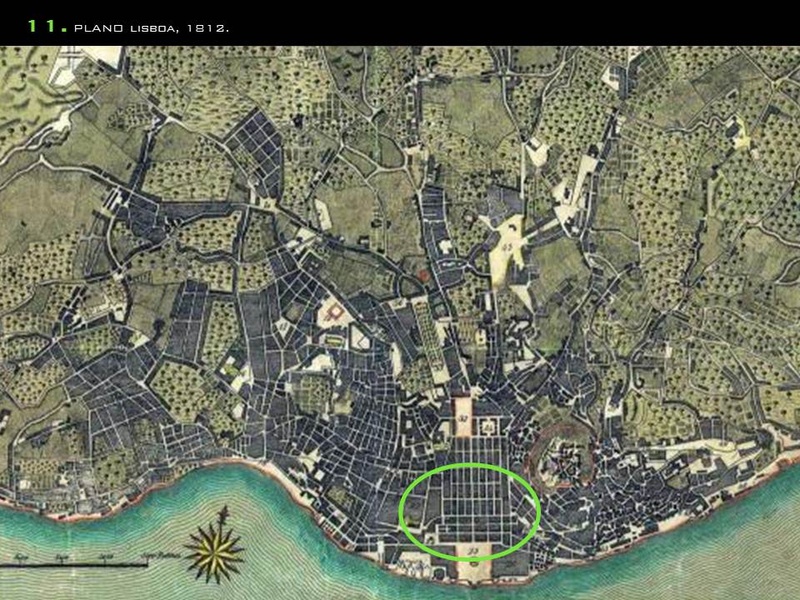

11. PLANO LISBOA, 1812.

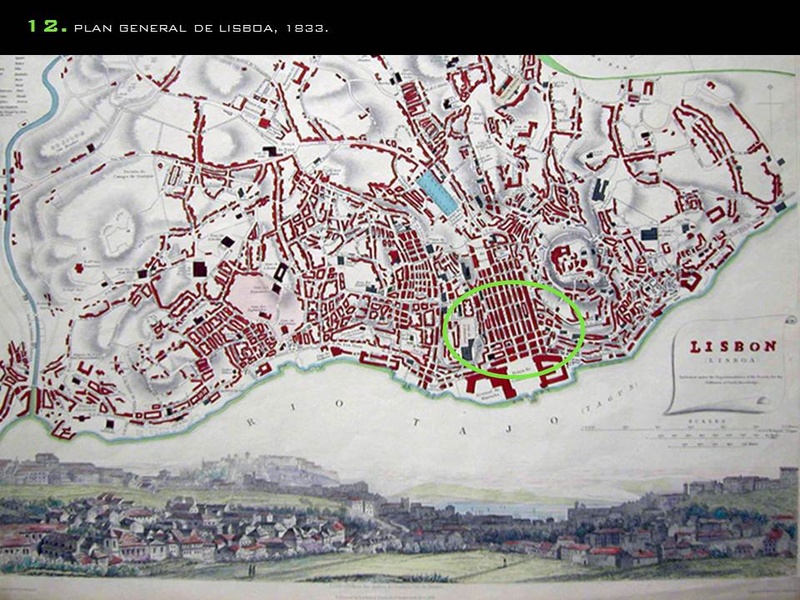

12. PLAN GENERAL DE LISBOA, 1833. En la parte superior derecha se muestra un mapa de las afueras de la capital y el estuario del Tajo. En las notas, una vista de la ciudad tomada desde el jueves Torrinha en Vale Pereiro, que destaca el Castillo y las colinas de Carmel. En la parte superior izquierda, encontrará una leyenda detallada.Los cambios y la inestabilidad causada por la invasión francesa, la ocupación británica, las guerras liberales, las tensiones políticas y los problemas institucionales, no eran propicias para el desarrollo de la capital durante la primera mitad del siglo diecinueve. Las plantas en este período se han planteado principalmente para fines administrativos, militares o para su publicación y, como en este caso, añaden poco a la Carta de la Ciudad topográfico Lisboa, realizadas bajo la dirección de José Duarte Fava en 1807. Fuente: http://www.museudacidade.pt/Coleccoes/Cartografia/Paginas/default.aspx.

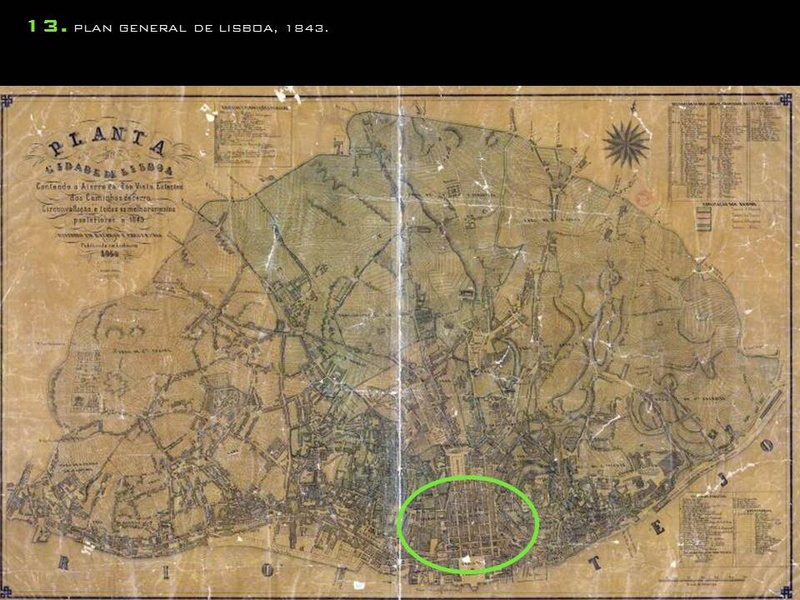

13. PLAN GENERAL DE LISBOA, 1843.

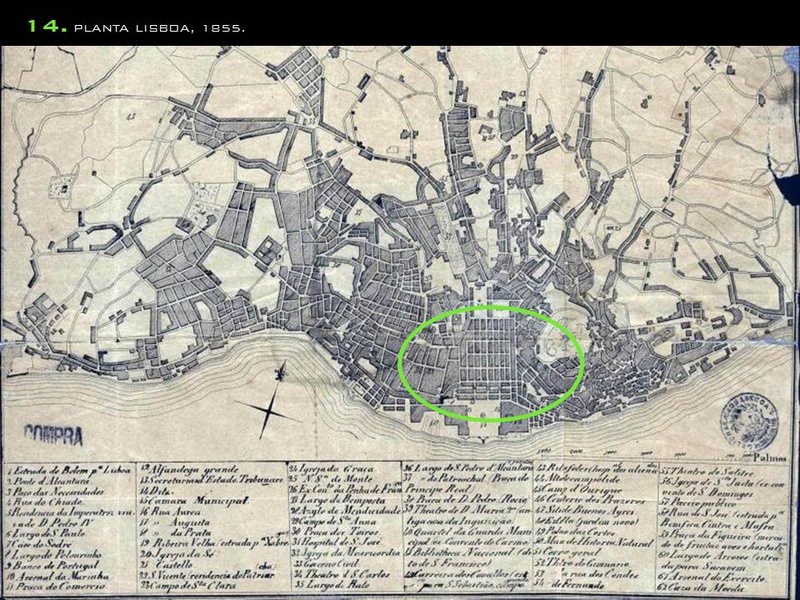

14. PLANTA LISBOA, 1855.

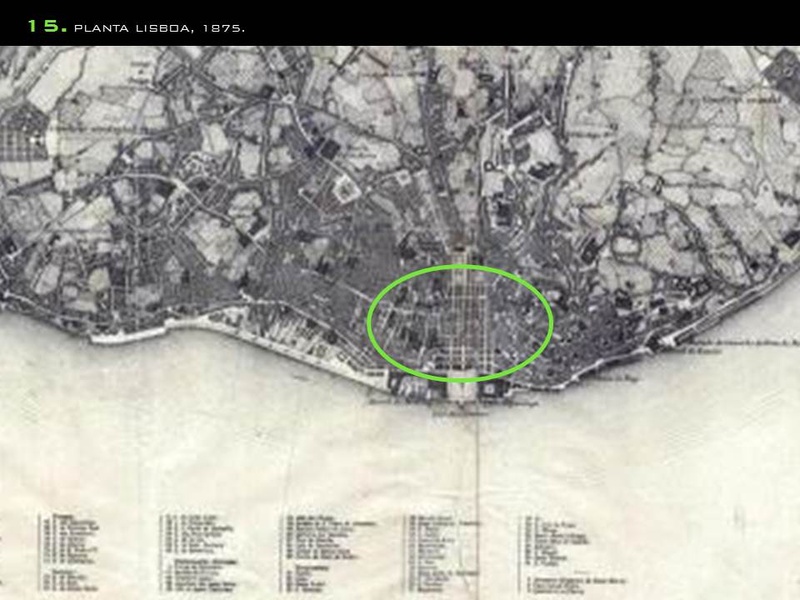

15. PLANTA LISBOA, 1875.

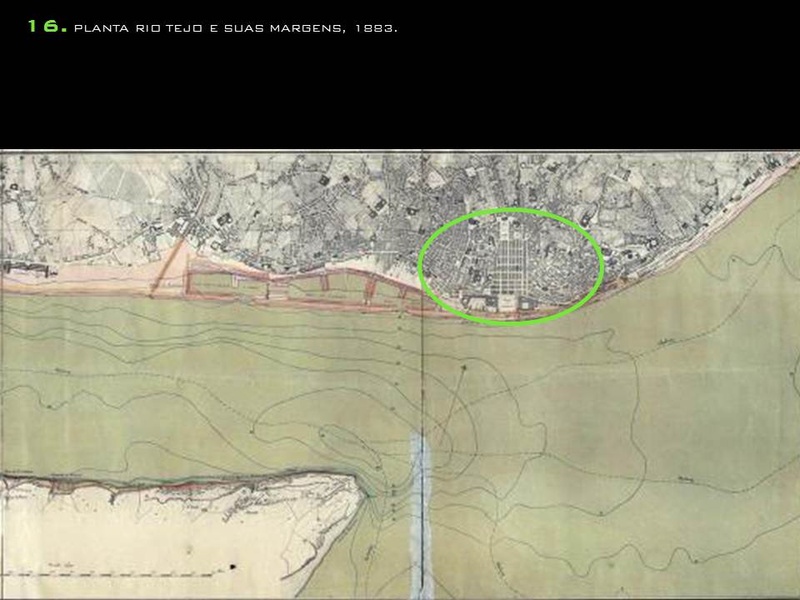

16. PLANTA RIO TEJO E SUAS MARGENS, 1883.

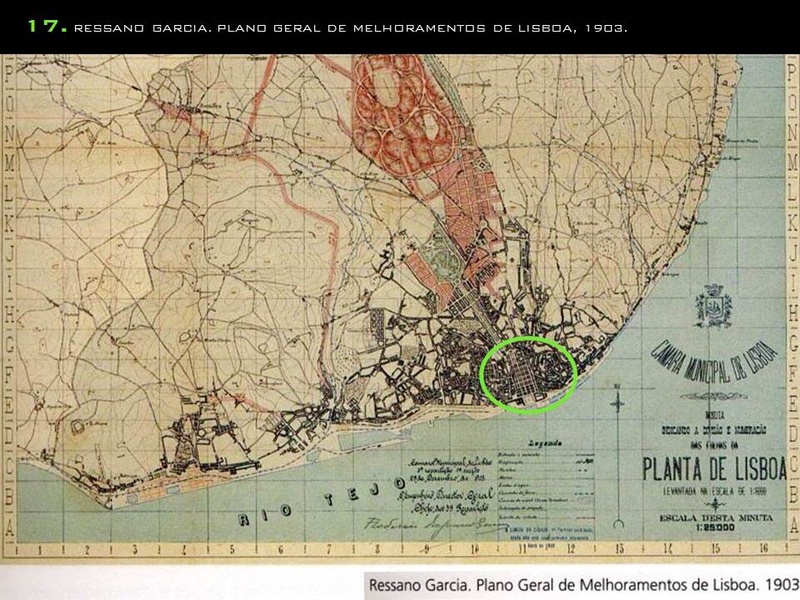

17. RESSANO GARCIA. PLANO GERAL DE MELHORAMENTOS DE LISBOA, 1903.

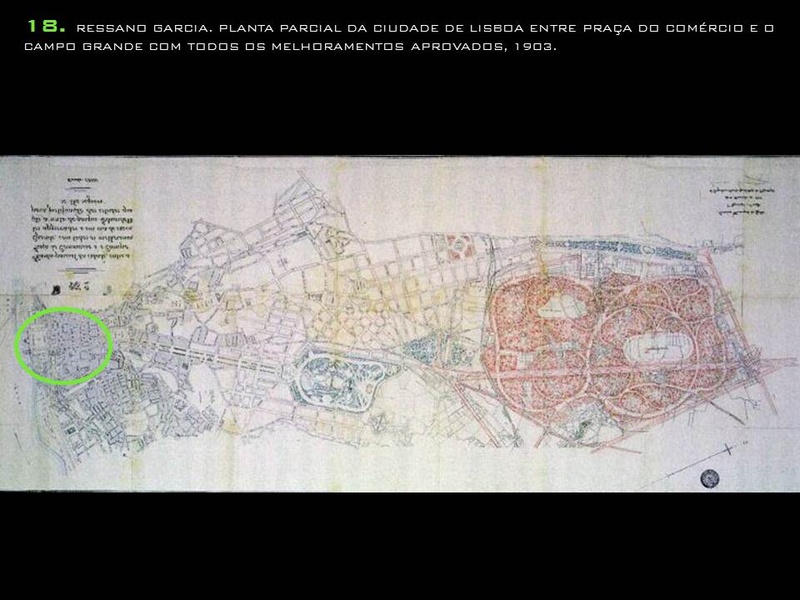

18. RESSANO GARCIA. PLANTA PARCIAL DA CIUDADE DE LISBOA ENTRE PRAÇA DO COMÉRCIO E O CAMPO GRANDE COM TODOS OS MELHORAMENTOS APROVADOS, 1903.

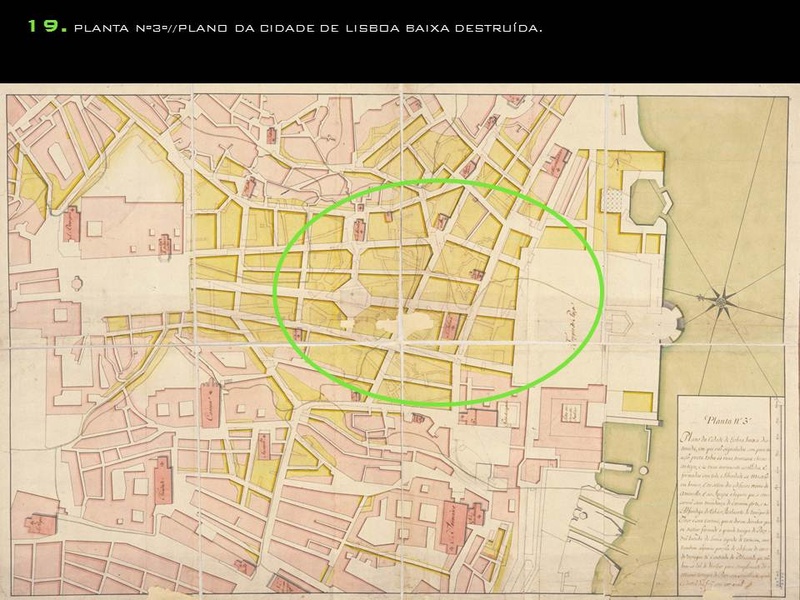

19. PLANTA Nº3º//PLANO DA CIDADE DE LISBOA BAIXA DESTRUÍDA, EM VAÕ SIGNALADAS COM PUNCTUAÇAÕ PRETA TODAS AS RUAS, TRAVESSAS E BECOS ANTIGOS, E AS RUAS ESCOLHIDAS DE NOVO COM TODA A LIBERDADE SE MOSTRAÕ EM BRANCO, E OS SÍTIOS DOS EDIFÍCIOS NOVOS DE AMARELLO, E AS IGREJAS E LUGARES SE CONSERVAÕ SEM MUDANÇA DE CARMIM FORTE, E ALFANDEGA DO TABACO, BALUARTE DO TERREYRO DO PAÇO E SUA CORTINA, QUE SE DEVEM DERRIBAR PARA RESTAR FORMADO O GRANDE TERREYRO DO PAÇO - VAÕ LAVADOS DE HUMA AGOADA DE CARMIM, COMO TAMBÉM ALGUMAS PORÇÕES DE EDIFÍCIOS DO ARCO DO AÇOUGUE TÉ Á ENTRADA DO PELOURINHO, QUE TAÕ BEM SE HAÕ DE DERRIBAR PARA COMPLEMENTO DO MESMO TERREYRO DO PAÇO COM SEMELHANTE AGOADA E DIVIZAÕ DAS FREG.AS COM A COR AZUL. Autor: [CARVALHO, Eugénio dos Santos e António Carlos Andrea]Escala:1000 PésPublicação: [S.l.: s.n., Séc. XVIII]Descrição Física: 1 map.: s. papel color. com aguarelas; 99X65 cmRegião: Portugal / LisboaNotas: Colocado em vitrine no MuseuCota(s): M.C.L. - Des. 977 Fuente: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/17.3.htm.

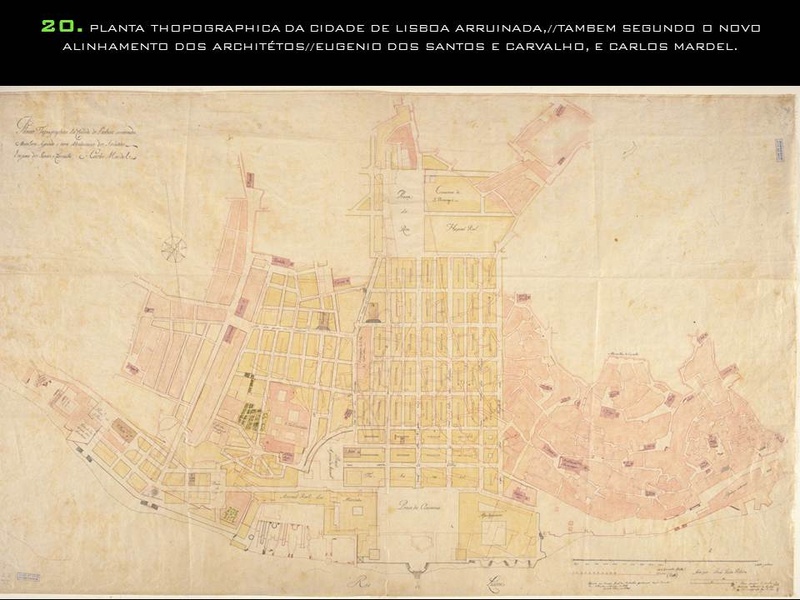

20. PLANTA THOPOGRAPHICA DA CIDADE DE LISBOA ARRUINADA,//TAMBEM SEGUNDO O NOVO ALINHAMENTO DOS ARCHITÉTOS//EUGENIO DOS SANTOS E CARVALHO, E CARLOS MARDEL. Autor: SANTOS, Eugénio dos Santos e Carlos Mardel. Escala:2000 PalmosPublicação: [S.l., Séc.XVIII]Descrição Física: 1 map.: s. tela; 12X84 cmRegião: Portugal \ LisboaNotas: "Copiado na Direcção Geral dos Trabalhos Geodesicos de um desenho sem data, em Setembro de 1998 / Augusto Vieira da Silva" Cota(s): M.C.L. - Des. 15 Fuente: http://www.nead.unama.br/site/bibdigital/cartografia_potuguesa/textos/MEDIAS1/17.4.htm.

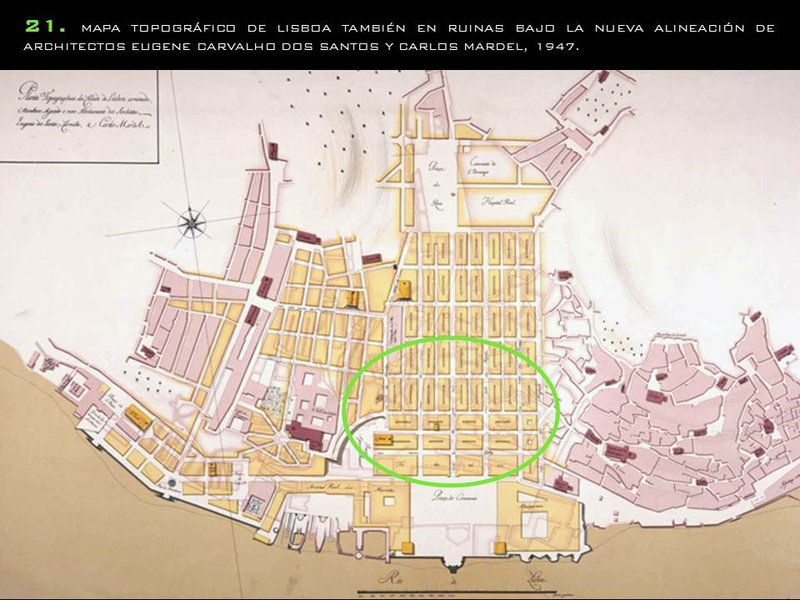

21. MAPA TOPOGRÁFICO DE LISBOA TAMBIÉN EN RUINAS BAJO LA NUEVA ALINEACIÓN DE ARCHITECTOS EUGENE CARVALHO DOS SANTOS Y CARLOS MARDEL, 1947Joao Pedro RibeiroLitografía en colorDim:. 57mm X 83mmN º de inventario: MC.GRA.35Ubicación: Exposición permanenteElegido proyecto para la reconstrucción de Lisboa tras el terremoto de 1755, por el arquitecto Eugenio Carvalho dos Santos y Carlos Mardel y 12 de junio de 1758. Presenta la particularidad de mostrar las áreas rosadas en ruinas por el terremoto de 1755, que se superpone al preparado final del plan de reconstrucción proyecto permite comprobar el área cubierta por el plan de reconstrucción: S. Eugene por los arquitectos Paul Carvalho dos Santos y Carlos Mardel (rango: 2000 pies).Además de documentar con exactitud el terremoto de la ciudad topográfico previo (entre St. Paul, West, y la Capilla de los Remedios de la Alfama, el este y el norte de S. Roque, Rossio y Socorro), esto, Hill S . Francisco Chagas y Puertas de Santa Catarina, centrándose en gran medida en el área entre el Rossio y la Plaza del Palacio. Por esta ãespaço, el proyecto define un diseño geométrico ortogonal con vías hierarquizaço, definidos en términos de las dos plazas más emblemáticas de la ciudad, ahora se establecieron: el Rossio, el centro de la comunidad, y la Plaza del Comercio (antes Plaza del Palacio), la política y económica.Después del terremoto de 1755, considerada por algunos estudiosos como el mayor terremoto documentado en la historia europea, Manuel da Maia, ingeniero jefe del reino, se presenta el 4 de diciembre de 1755 la primera parte de un tratado que propone hipótesis para la reconstrucción ciudad. Tres equipos de arquitectos e ingenieros militares se formaron, siendo encabezado por los capitanes Sebastian Elias Poppe, Eugénio dos Santos y el ayudante Gualter da Fonseca. En estos equipos fue solicitada la ejecución de los proyectos de reconstrucción, con el principio rector corregir y mejorar la ciudad, teniendo en cuenta la seguridad de los edificios, las calles y la higiene de la vivienda.   Fuente: http://www.museudacidade.pt/Coleccoes/Cartografia/Paginas/default.aspx.

- Tesis Doctoral. Lisboa, la ciudad interrumpida. Dibujos y escritos de las transformaciones de un proyeccto urbano. Autora: Carmen Moreno Álvarez. Director de tesis: Miguel Ángel Graciani Rodríguez.
