Imagen para la entrada Urban game 02. BUENOS AIRES: ANALISIS DE LA FORMA, MANZANA DE LA PAZ

Urban game 02. BUENOS AIRES: ANALISIS DE LA FORMA, MANZANA DE LA PAZ

Creada el 23 de octubre de 2012 a las 21:50 por carlosbernal - manuco - pablopsg

Proyecto: Urban Games 2012
Tema: Urban Game 02. Formas
Coordinadores: abarca dacama scampos

Valoración general

0/5 (0 votaciones)

Valoración de coordinadores

3/5 (2 votaciones)

Descripción

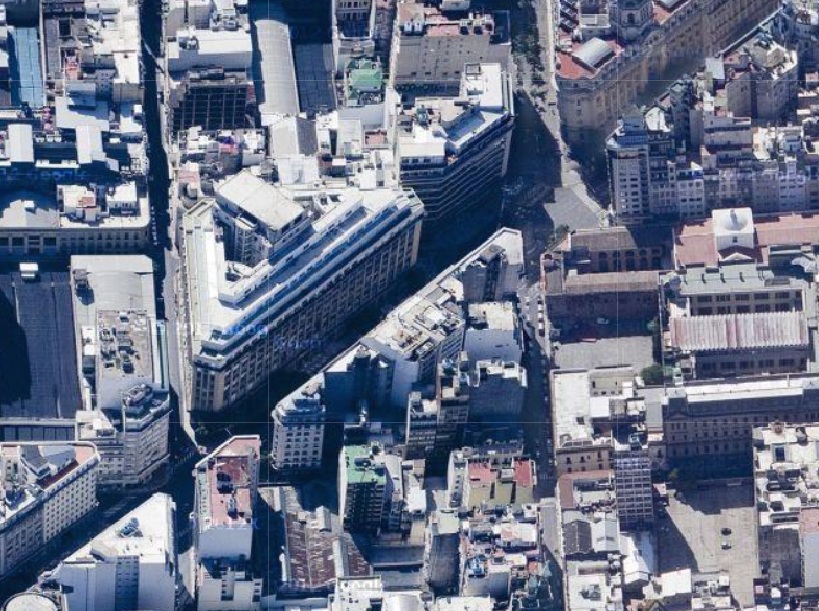

En estas imagenes se analiza la forma de la manzana de la paz, atendiendo a los criterios del ejercicio Urban Games 02. Foto portada tomada goolzoom.com

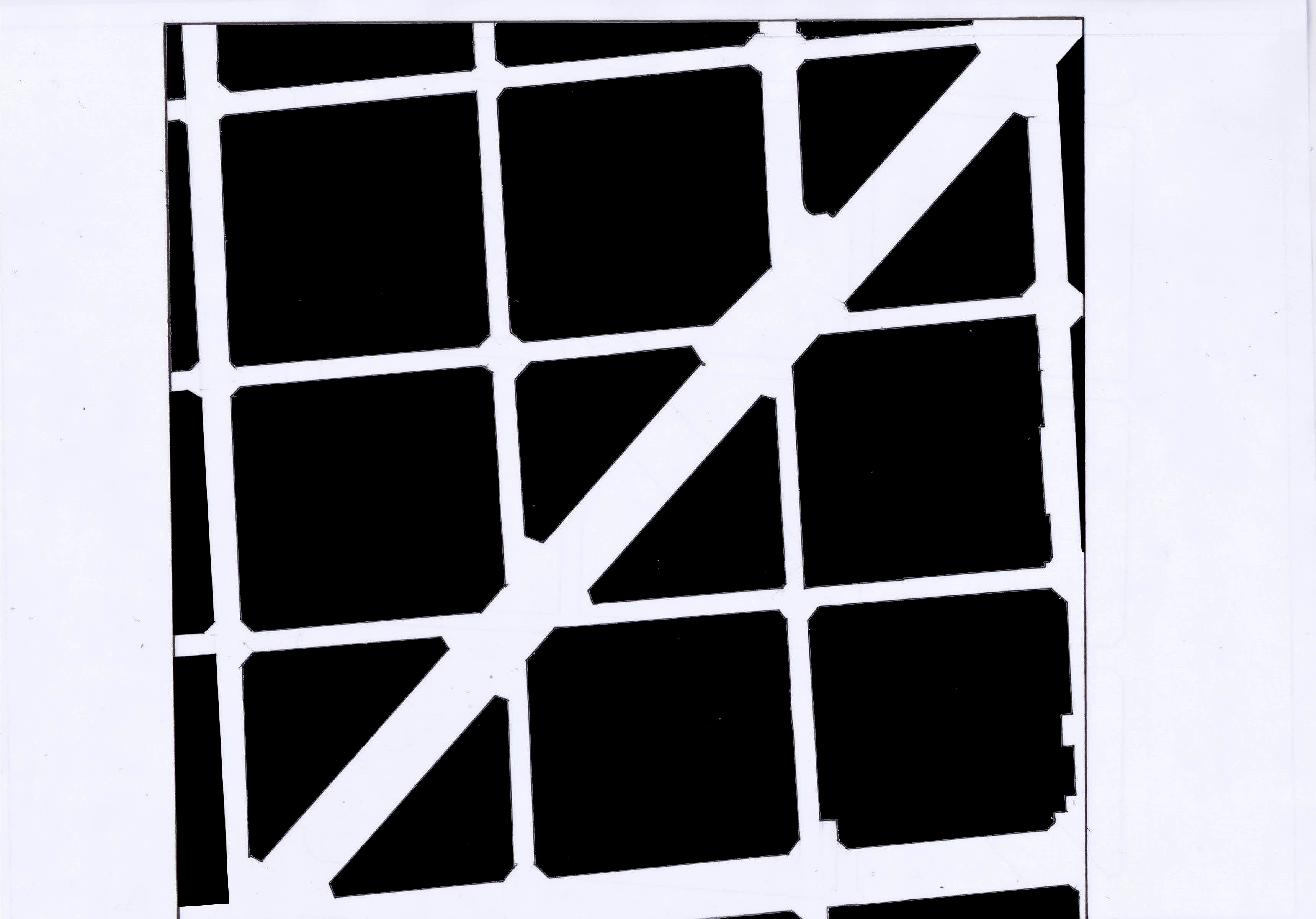

               En la siguiente imagen sustraemos las trazas de las calles de la manzana de la Paz de Buenos Aires.



             La relación entre zonas libres,edificios singulares y zonas verdes se muestran en la siguiente imagen.



Por último una sección dada justo en el eje de la diagonal con sentido transversal a esta, muestra la escala, proporción con relación al vial .

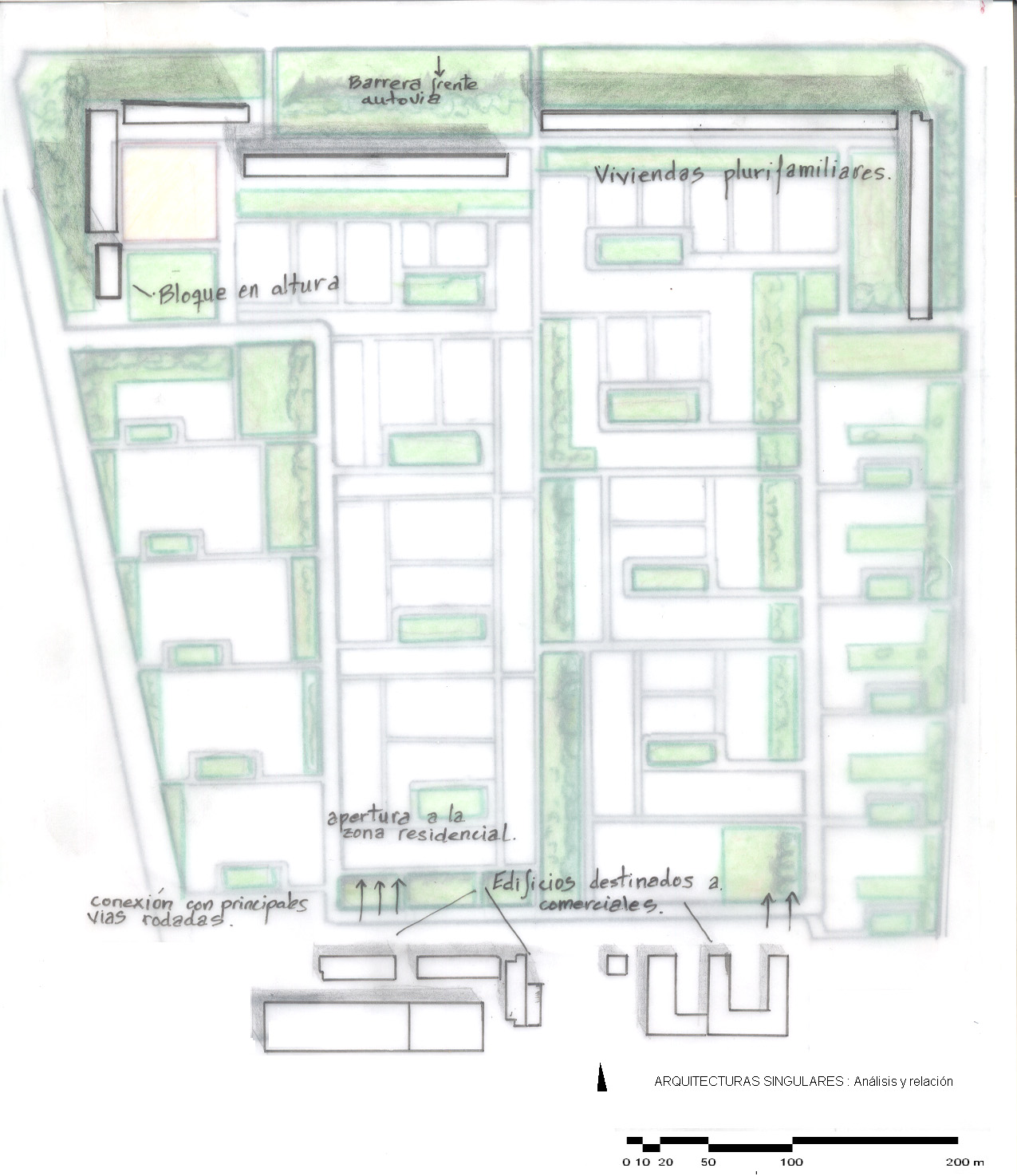

              EINDHOVEN :´T HOLL  J.H Van den Broek y J.B. Bakema - Carlos Bernal Ramirez

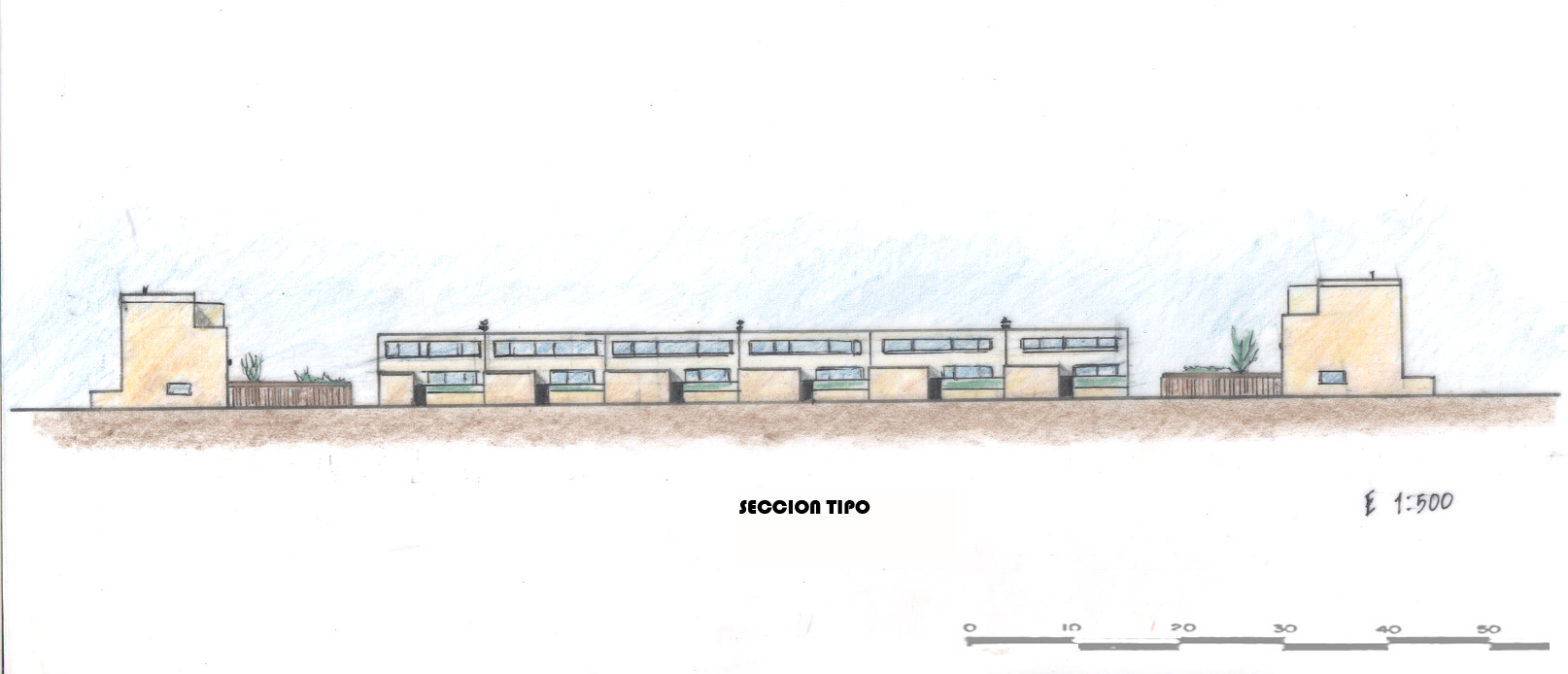

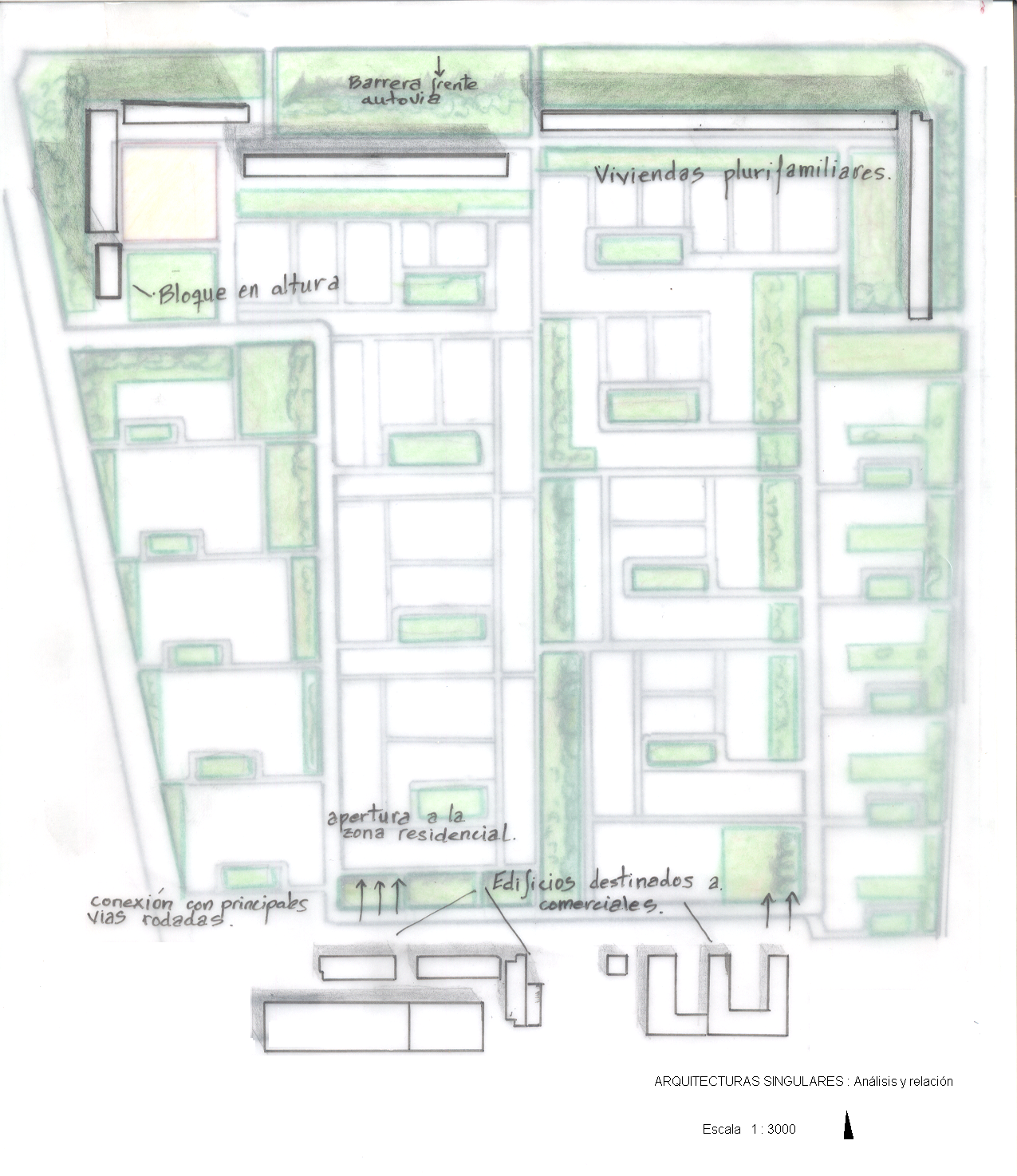

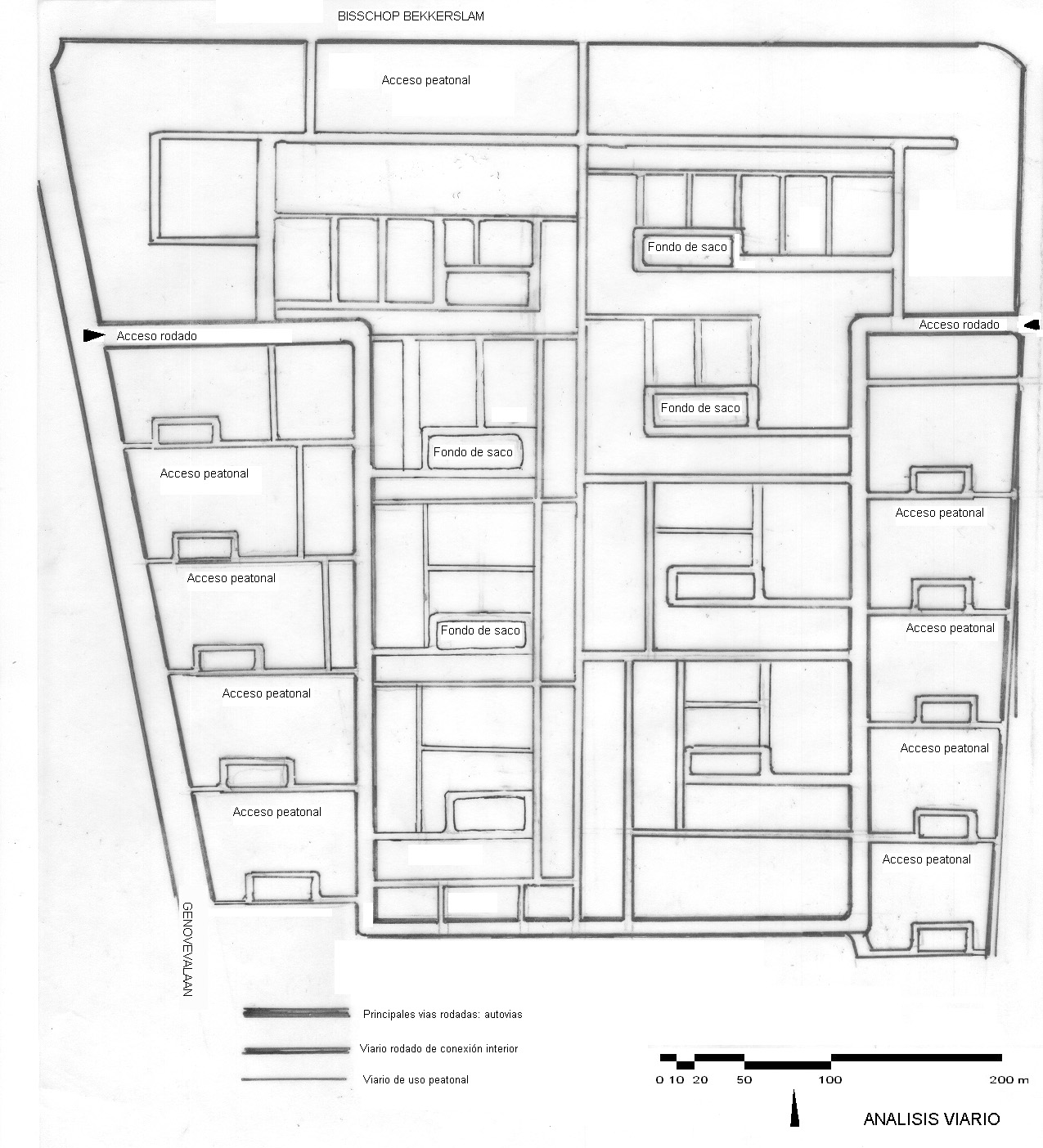

El proyecto T ´Holl ubicado en la ciudad de Eindhoven (Países Bajis) proyectado por J.H. Van den Broek y J.B. Bakema se trata de una ampliación al norte de la ciudad con un uso estrictamente residencial. Mediante dos importantes vias situadas al este y oeste se permite el acceso rodado al interior del conjunto distribuyendose alrededor de las viviendas mediante la tipologia de fondo de saco. La gran flexibilidad del viario peatonal permite la ubicación de paseos, parques , plazas siendo un modelo urbano claramente pensado para el tránsito peatonal. Al norte se emplazan vivivendas plurifamiliares ampliando la escala de las arquitecturas creando asi una importante barrera frente al estorbo de tener una importante via rodada de la ciudad (Bisschop Bbekkerslam)



Pablo Sanchez Garcia.Proyecto Buitenveldert. Van Eesteren and Mulder. Amsterdam



Se planifica mediante unos ejes principales, otros secundarios y calles que relacionan las viviendas. Los ejes principales cruzan verticalmente el proyecto, mientras que los secundarios cosen estos principales. Todos relacionados por las calles de las viviendas y los equipamientos.

En este plano, se exponen las zonas "verdes" (ajardinadas), viendose como se proyectan en todos los espacios habitables, desarrolando unas "plazas", en el centro de la ciudad, convirtiendose en un hito de esta.

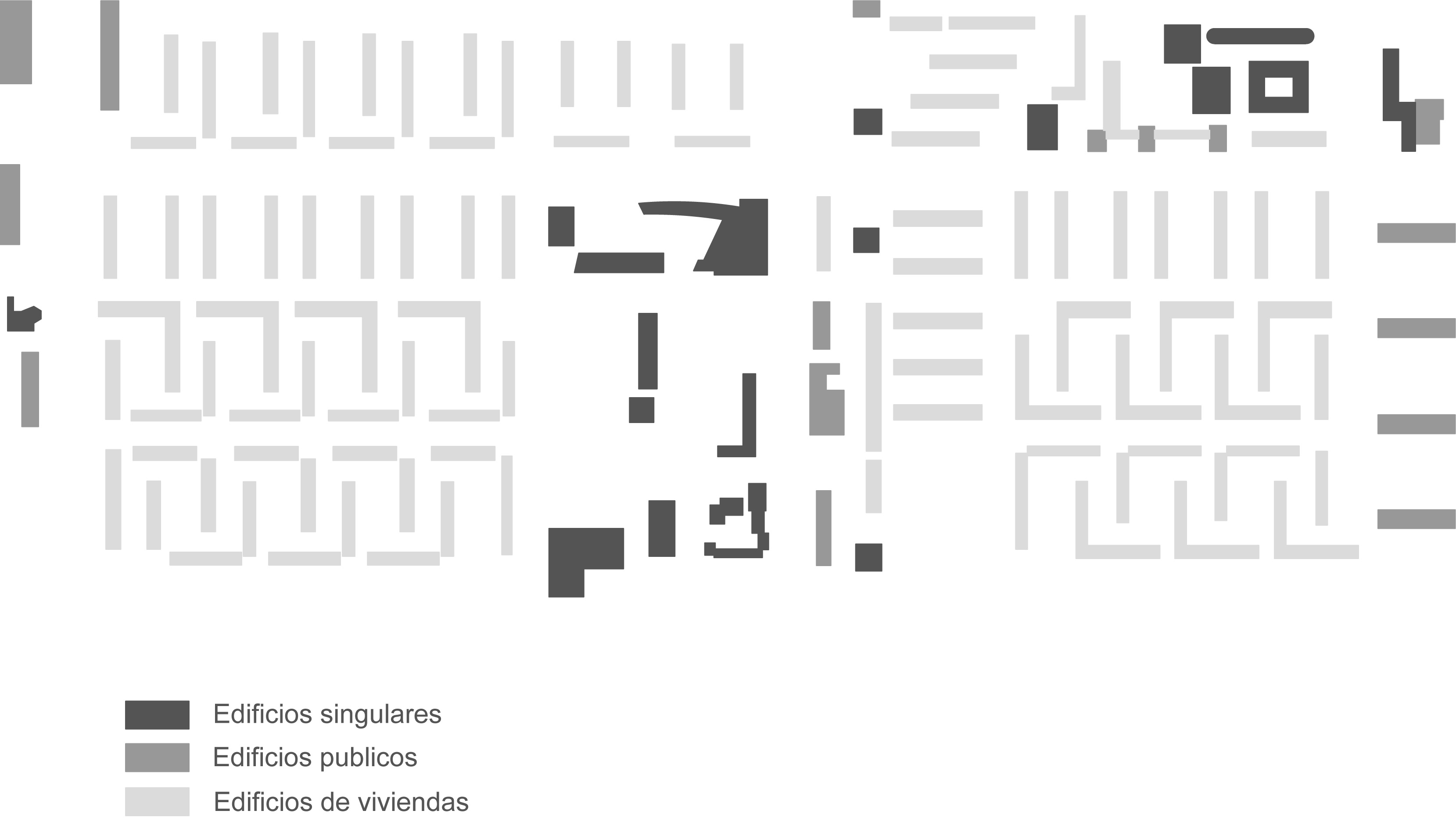

En este plano se ve como alrededor de todas las viviendas, se disponen a los lados, los equipamientos publicos, y en el centro de la ciudad los edificios singulares.

Estas imagenes corresponden al ejercicio Urban Games 02 : Ejercicio 3



LELYSTAD STRUCTURURPLAN- C. VAN EESTEREN Manuel Cobos Palacios







                   MEJORA DEL MATERIAL  ELABORADO

Buenos Aires(conjunto)



Análisis del viario; posición, relación, influencia y soleamiento.

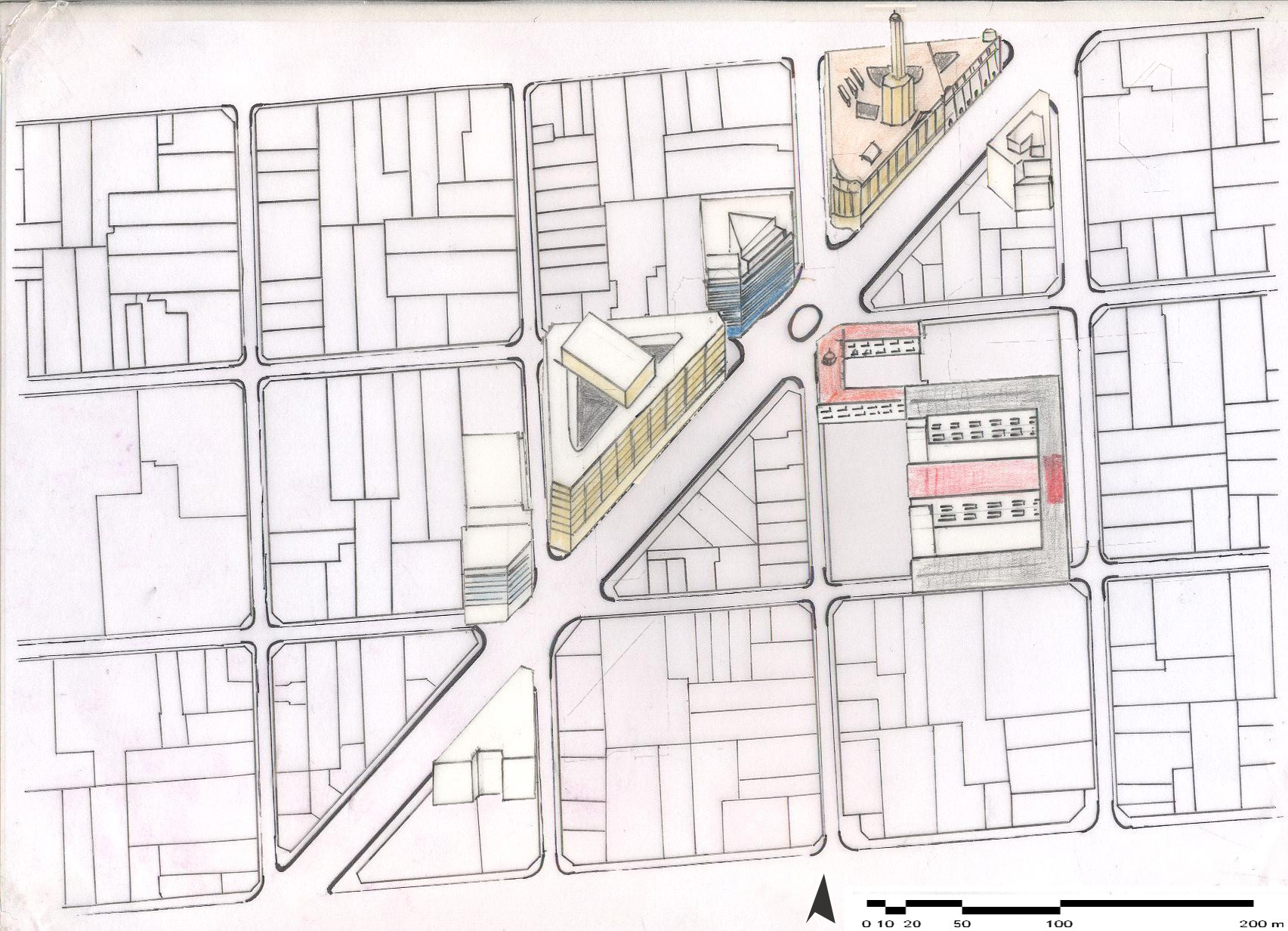

Arquitecturas singulares: morfología, dimensión e influencia

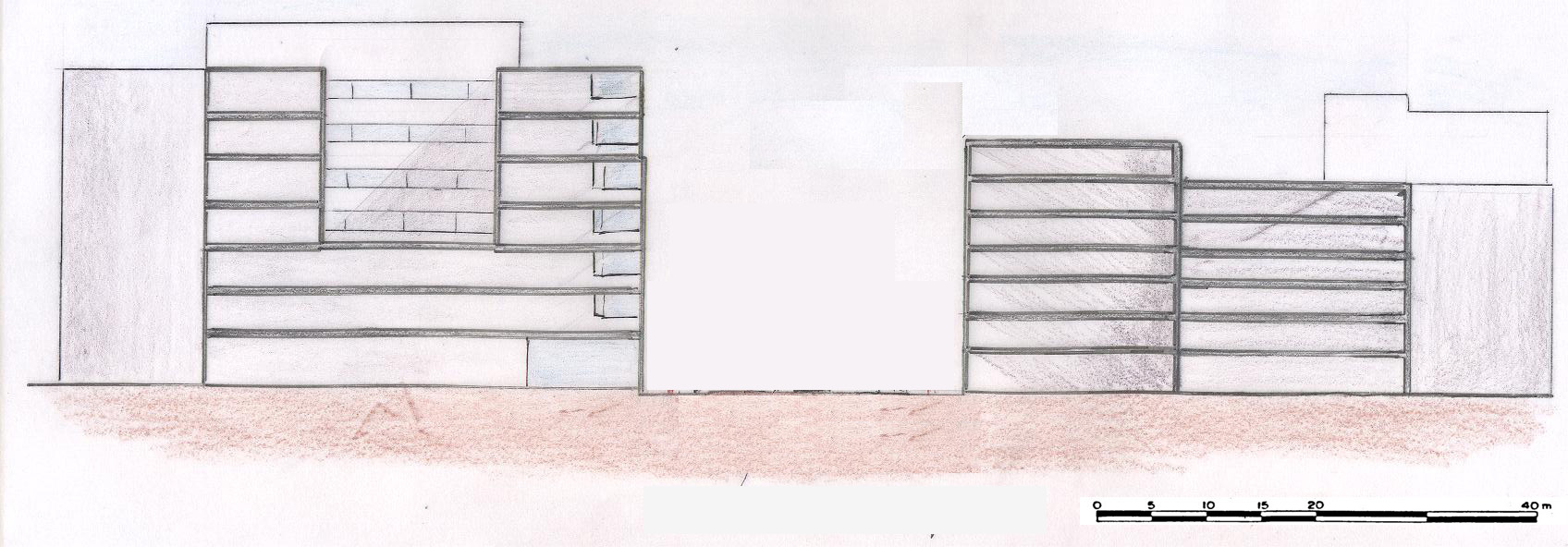

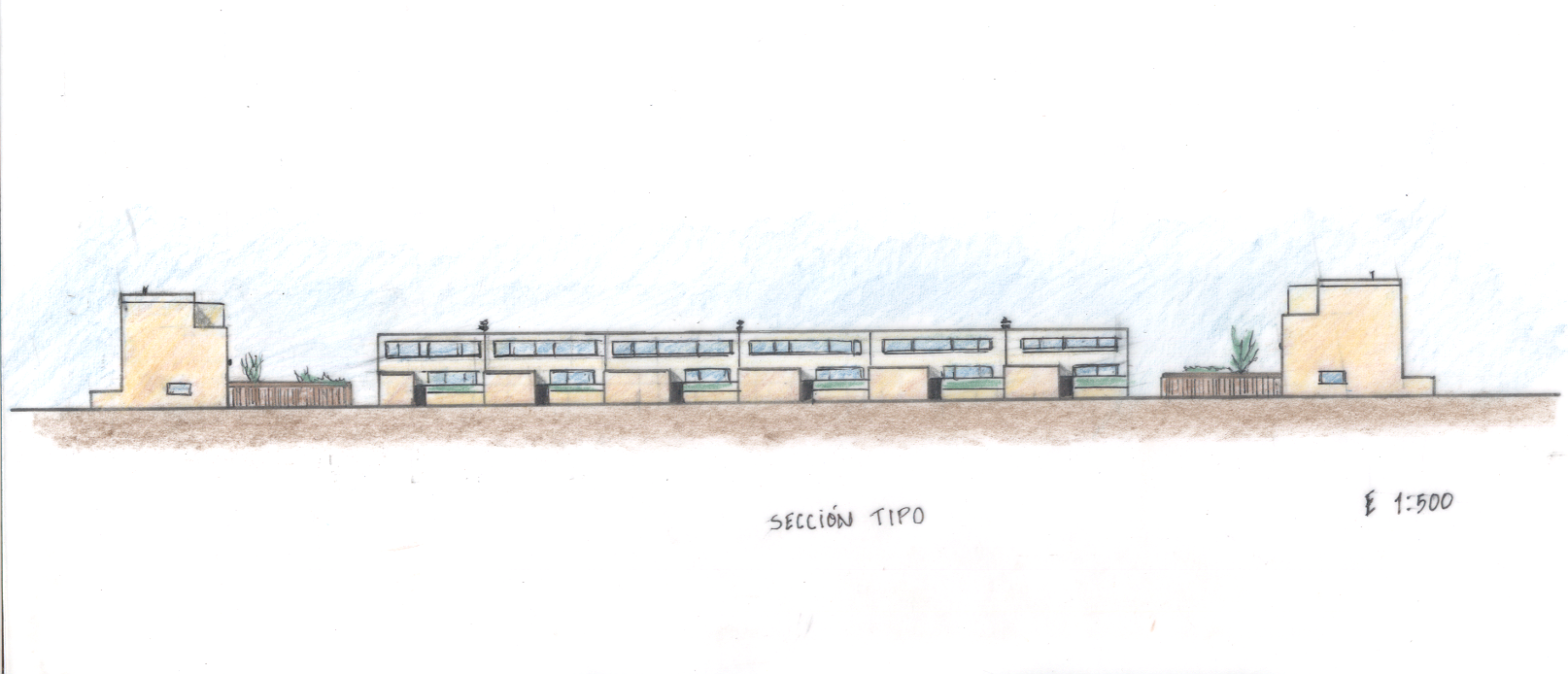

Sección transversal de la calle : Avenida Presidente Julio A. Roca



CARLOS BERNAL RAMIREZ

                                                            Eidhoven- T`Holl

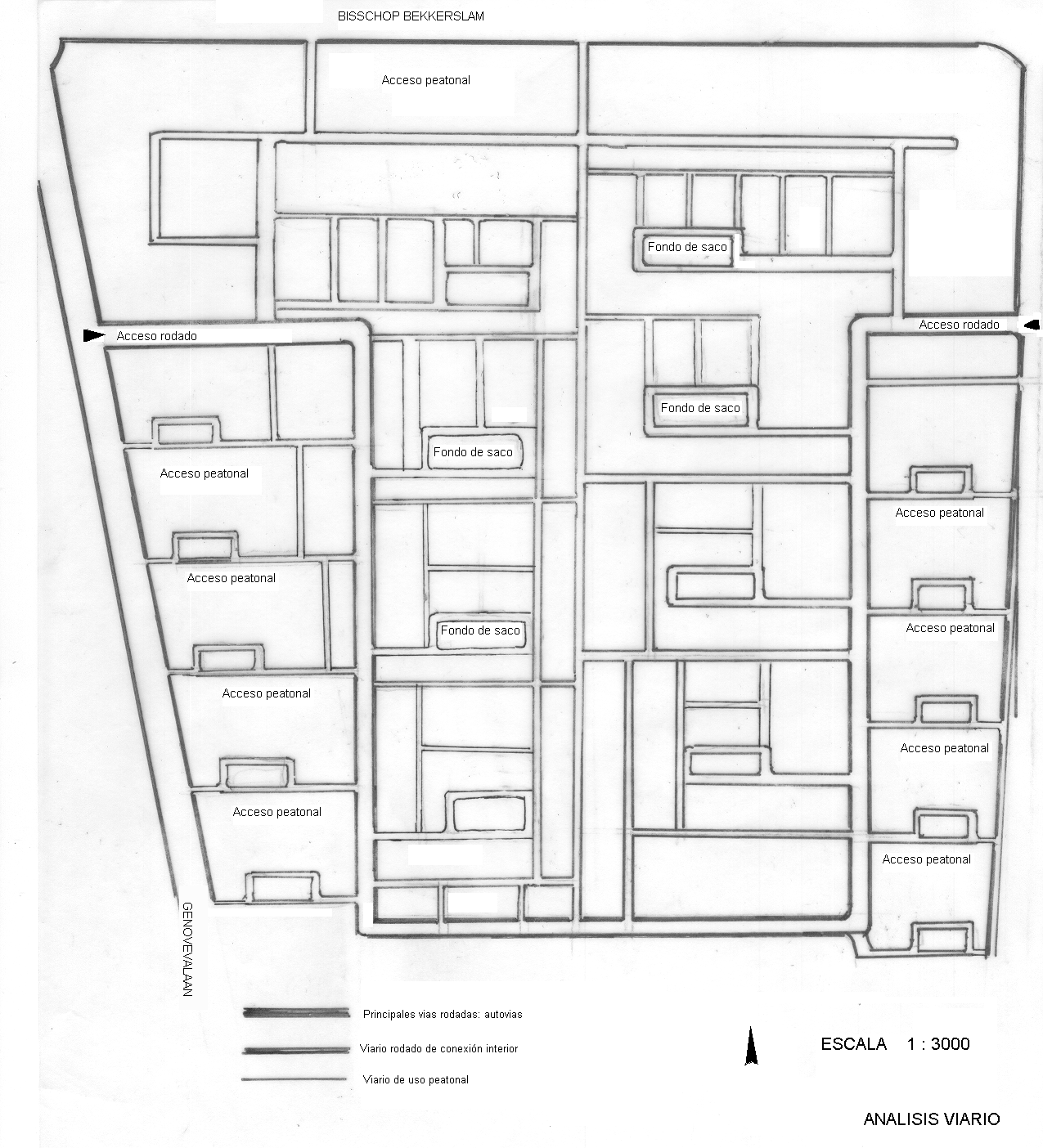

Incorporación de escala gráfica y señalización del norte.

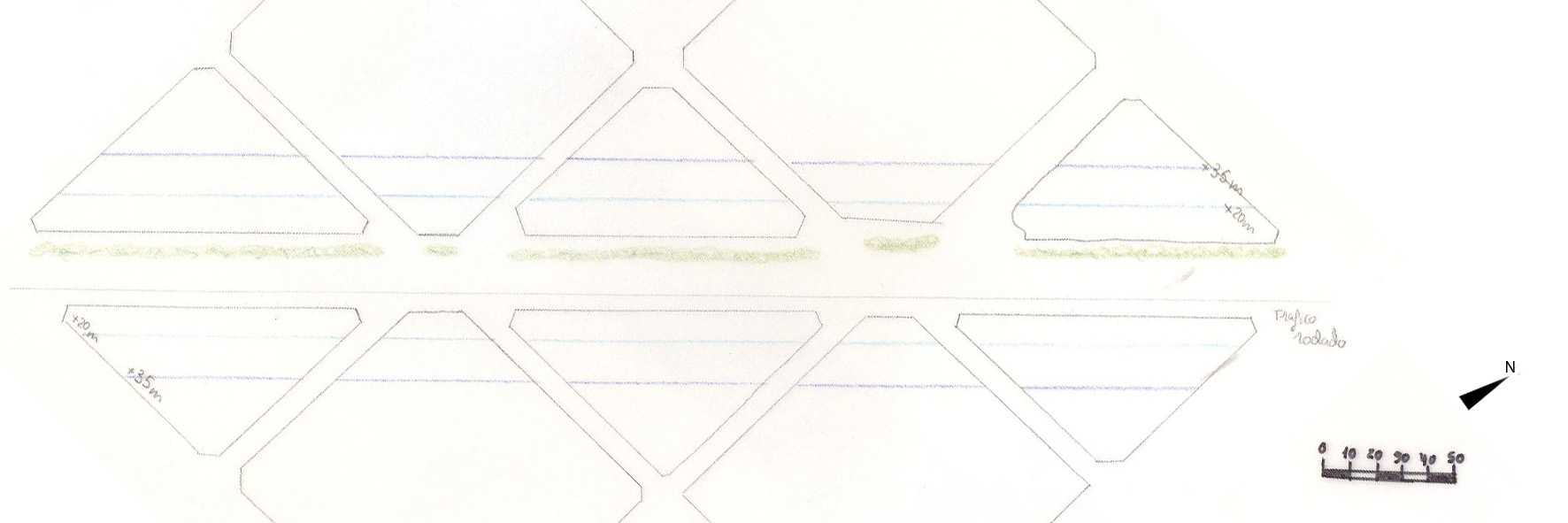

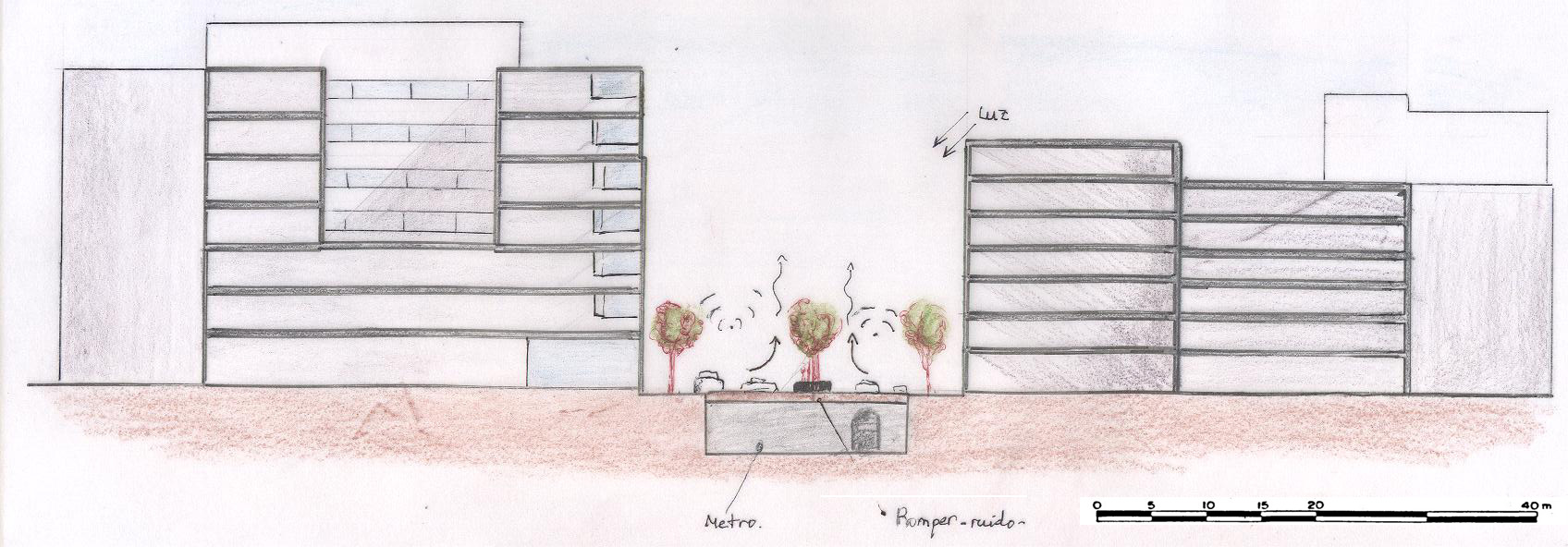

                                         PROPUESTA INTERVENCIÓN CALLE EN BUENOS AIRES

Con esta linea vegetal se trata de "absorver" las molestias que acarrea la proximidad a una calle tan transitada como la avenida presindete  Julio A. Roca.

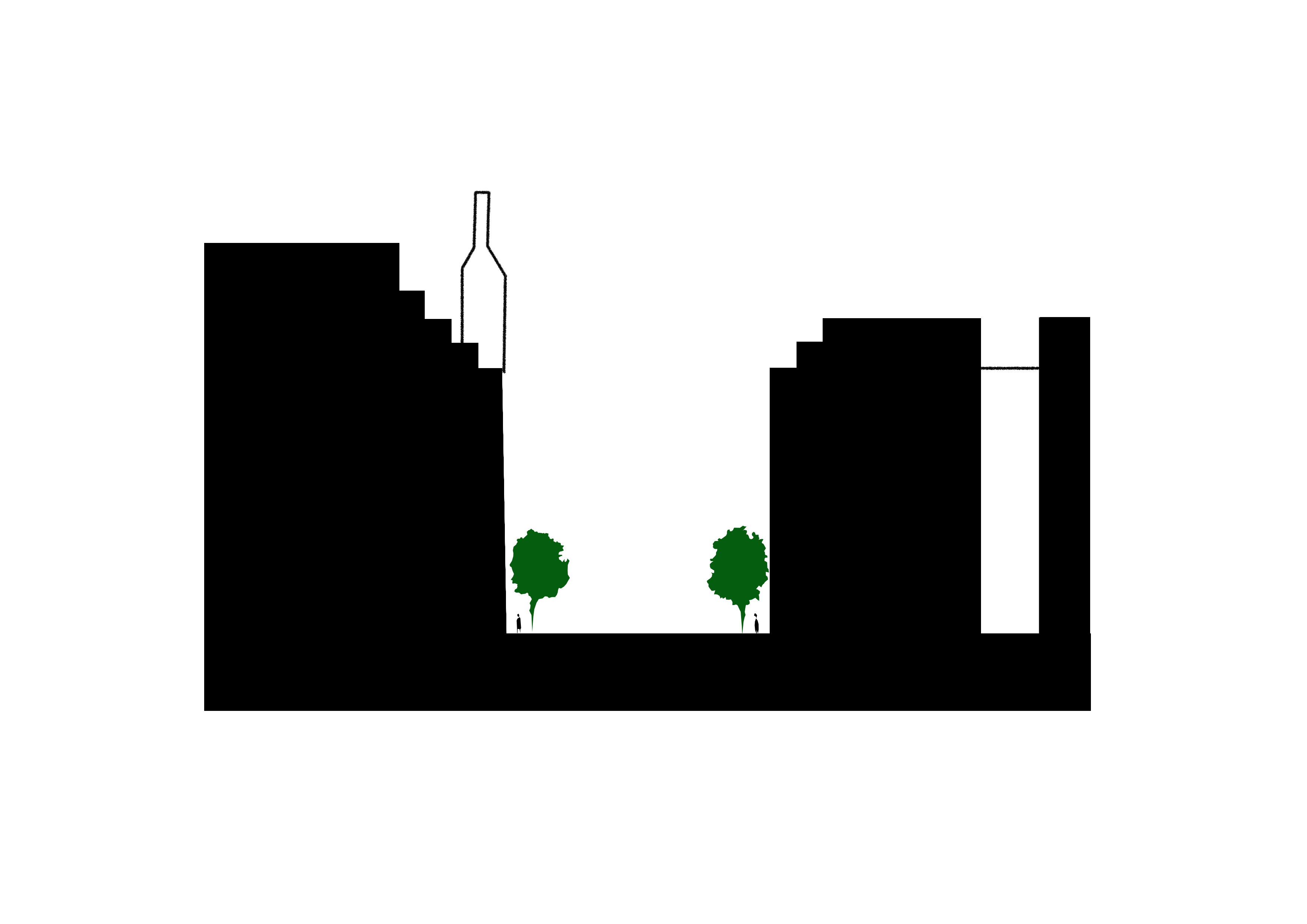

Esta intervención se basa en una pequeña modificación de la sección transversal de la calle.





MANUEL COBOS PALACIOS

LELYSTAD STRUTURPLAN_ C. VAN EESTEREN

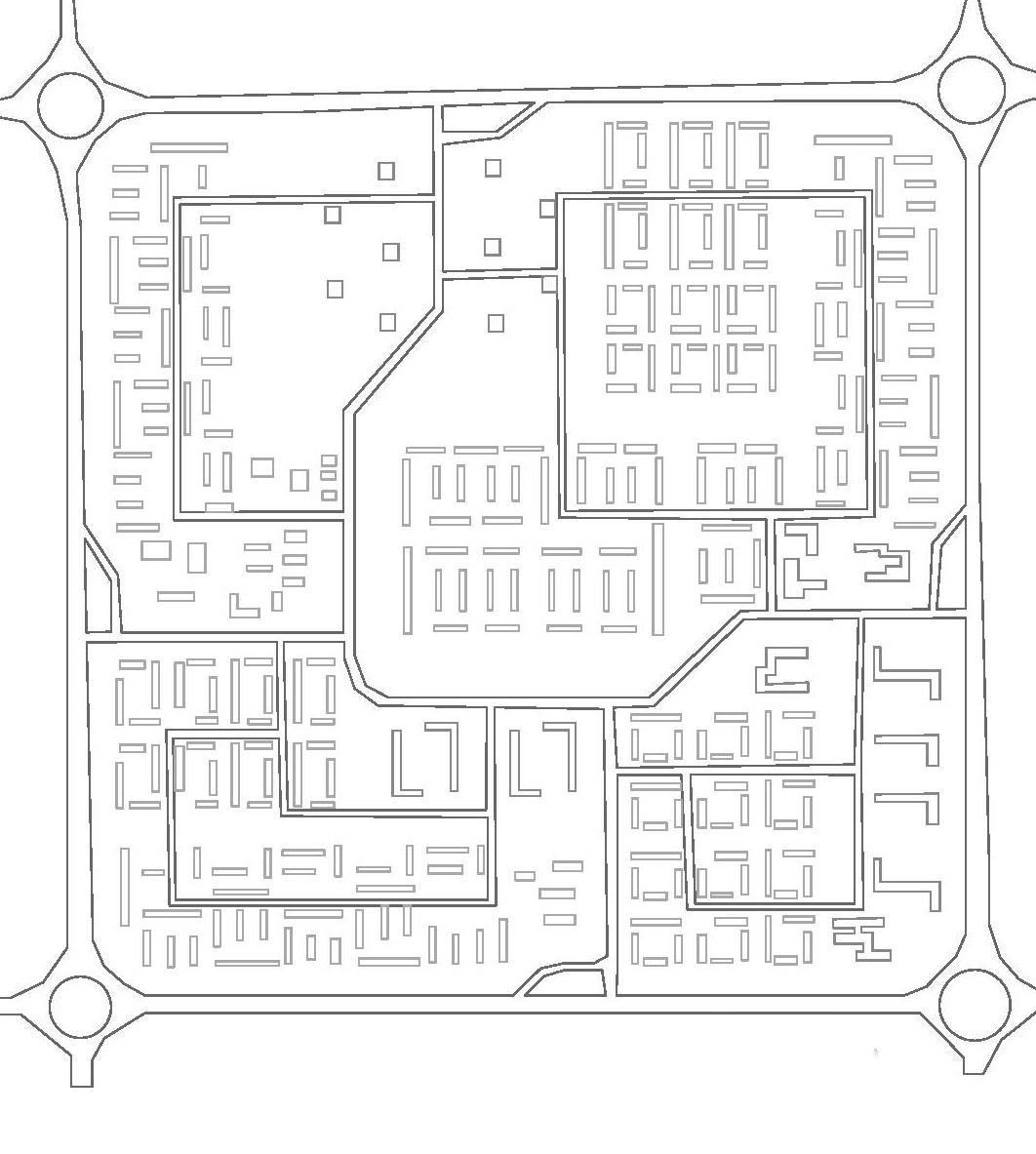

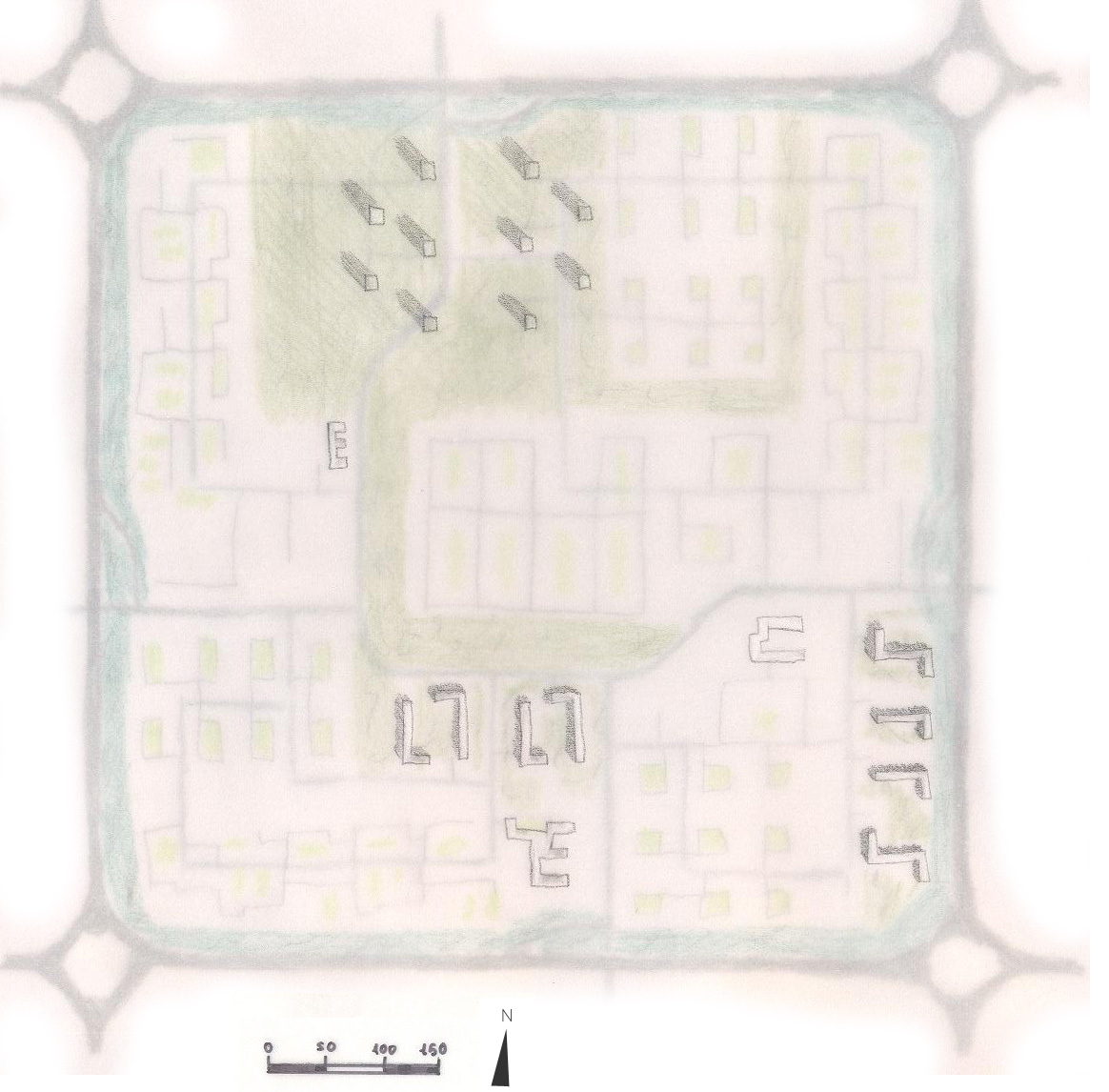

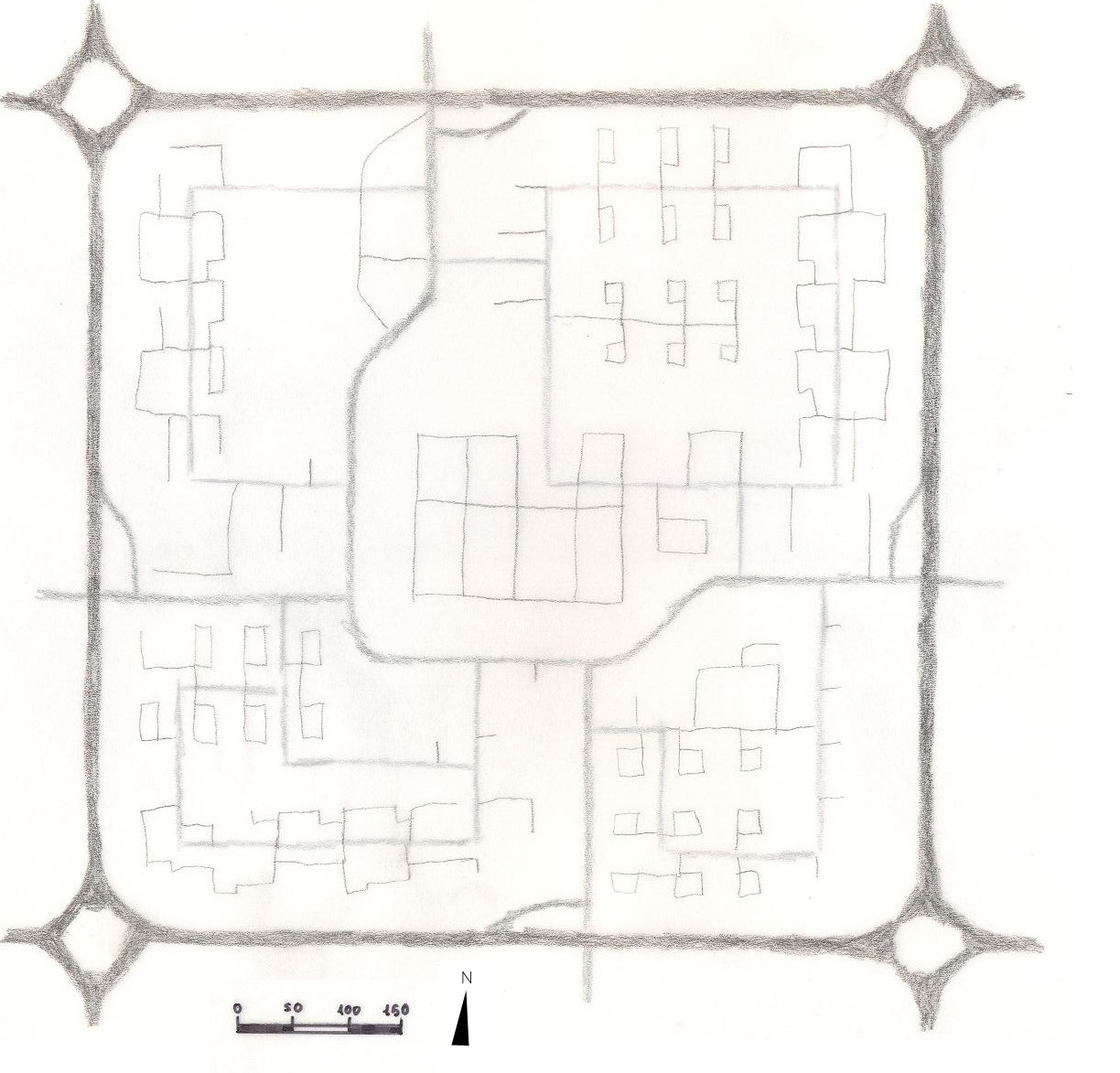

Primero una aproximación parcelaria

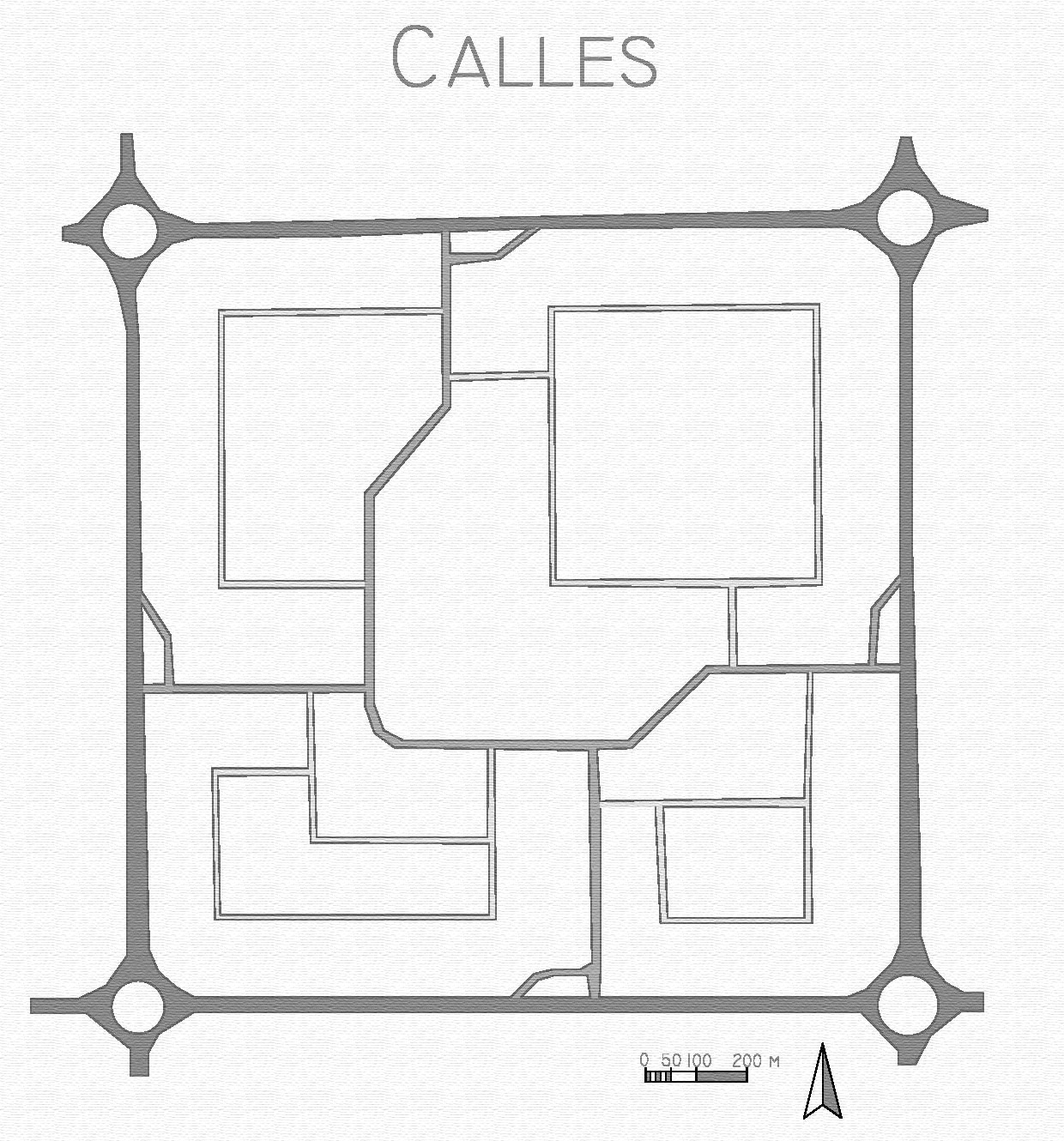

Calles (análisis del viario de lelystad :anchura, utilización, importancia,)

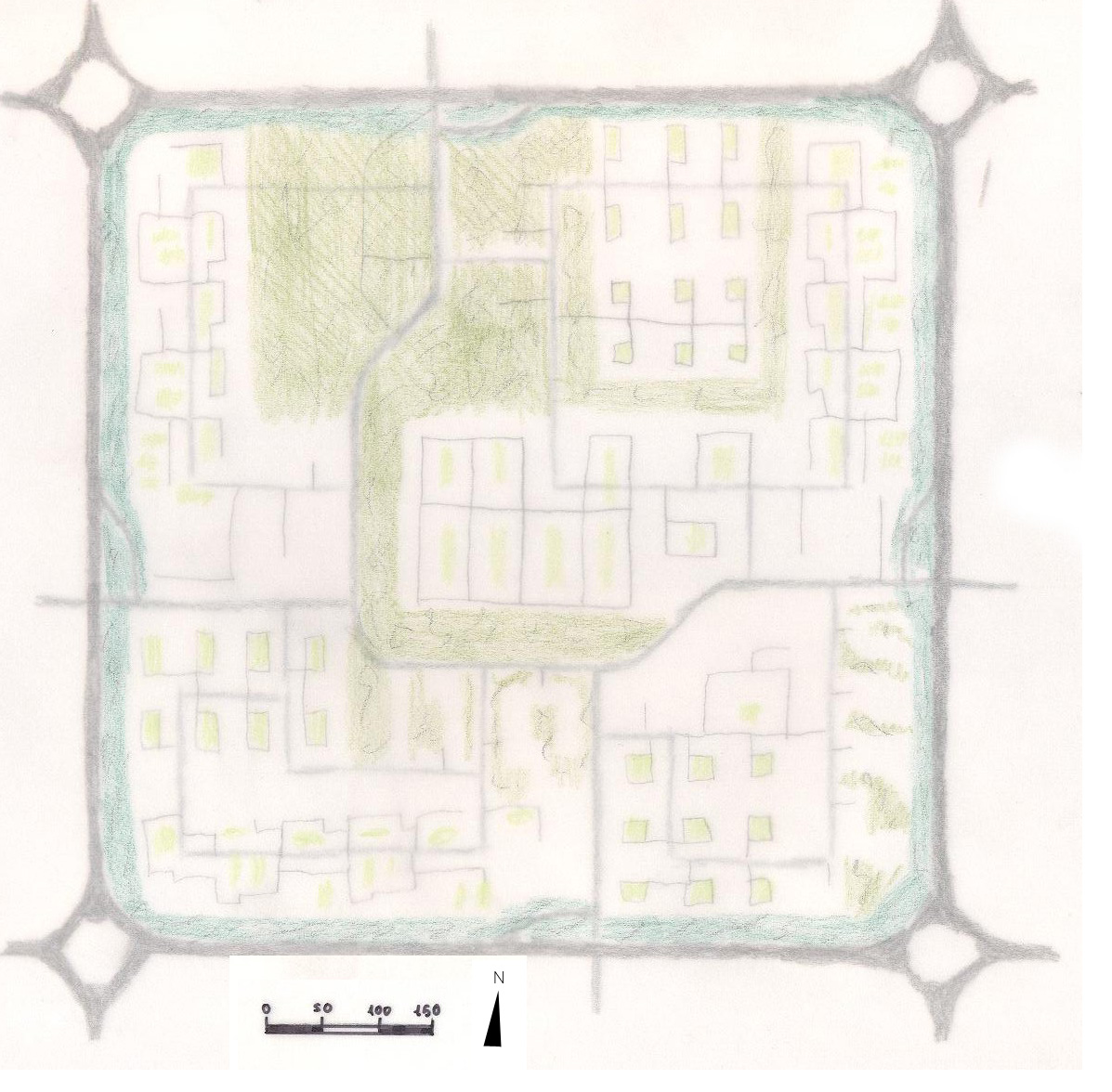

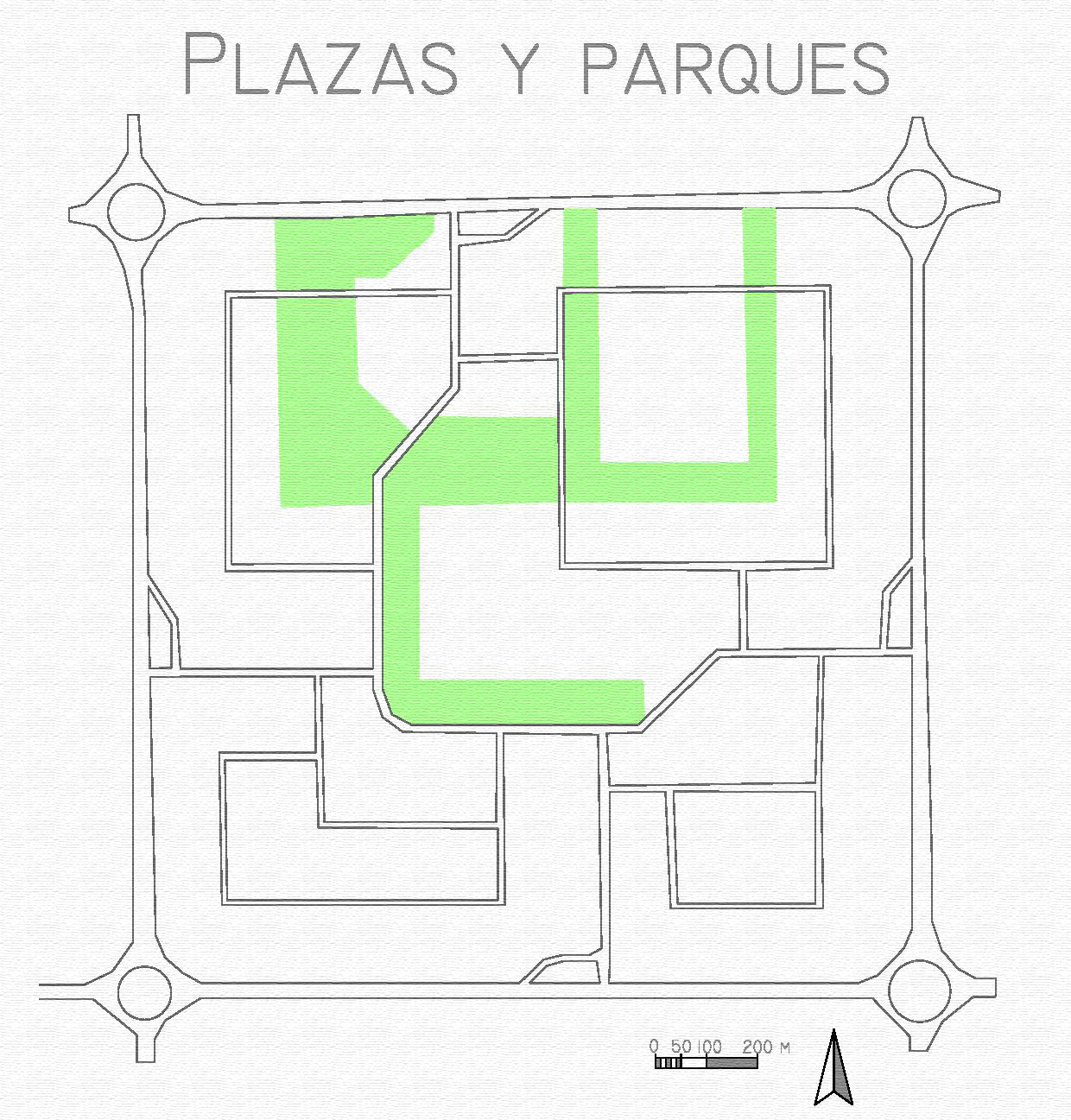

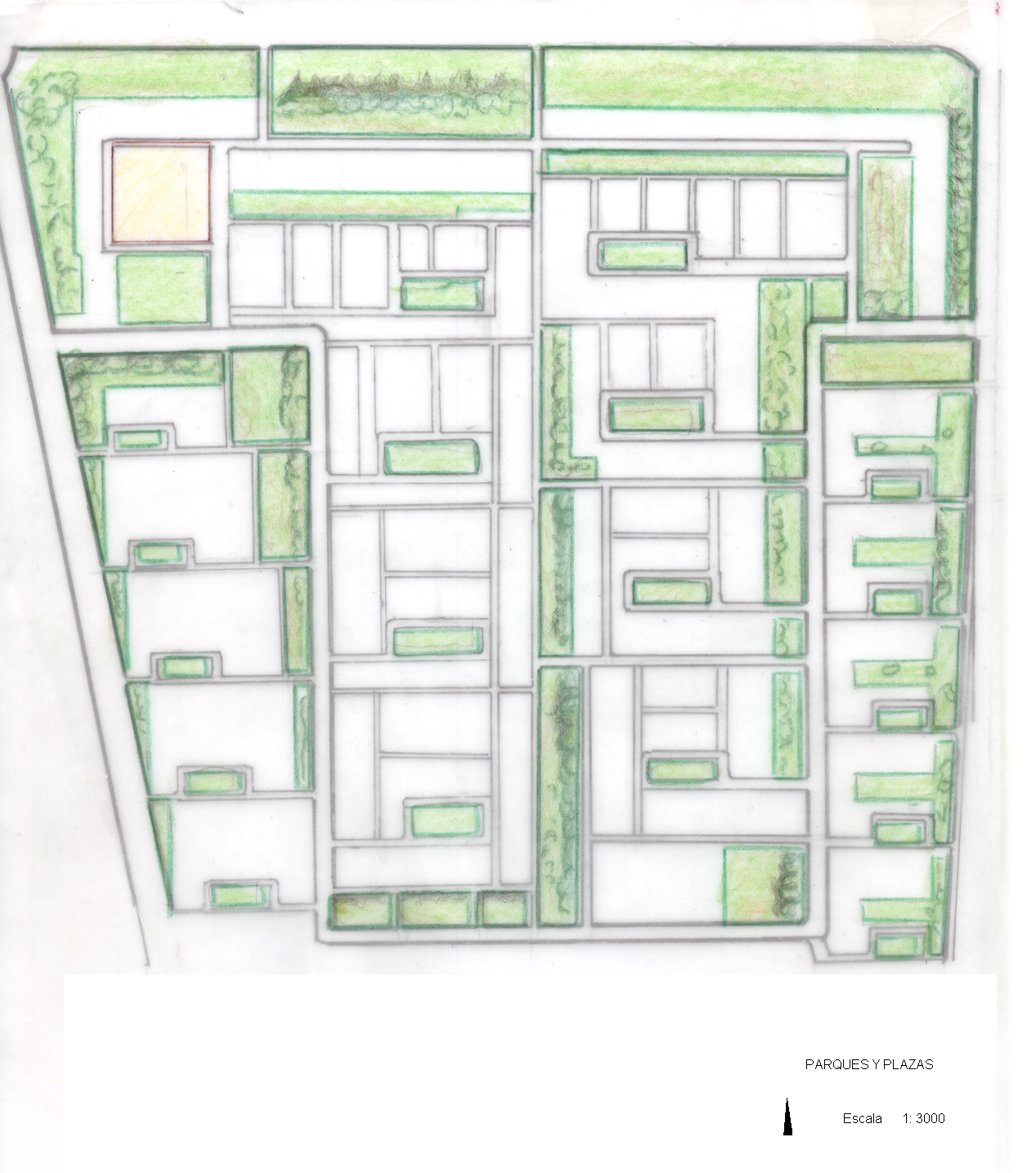

Plazas y parques (análisis de los diferentes espacios libres)

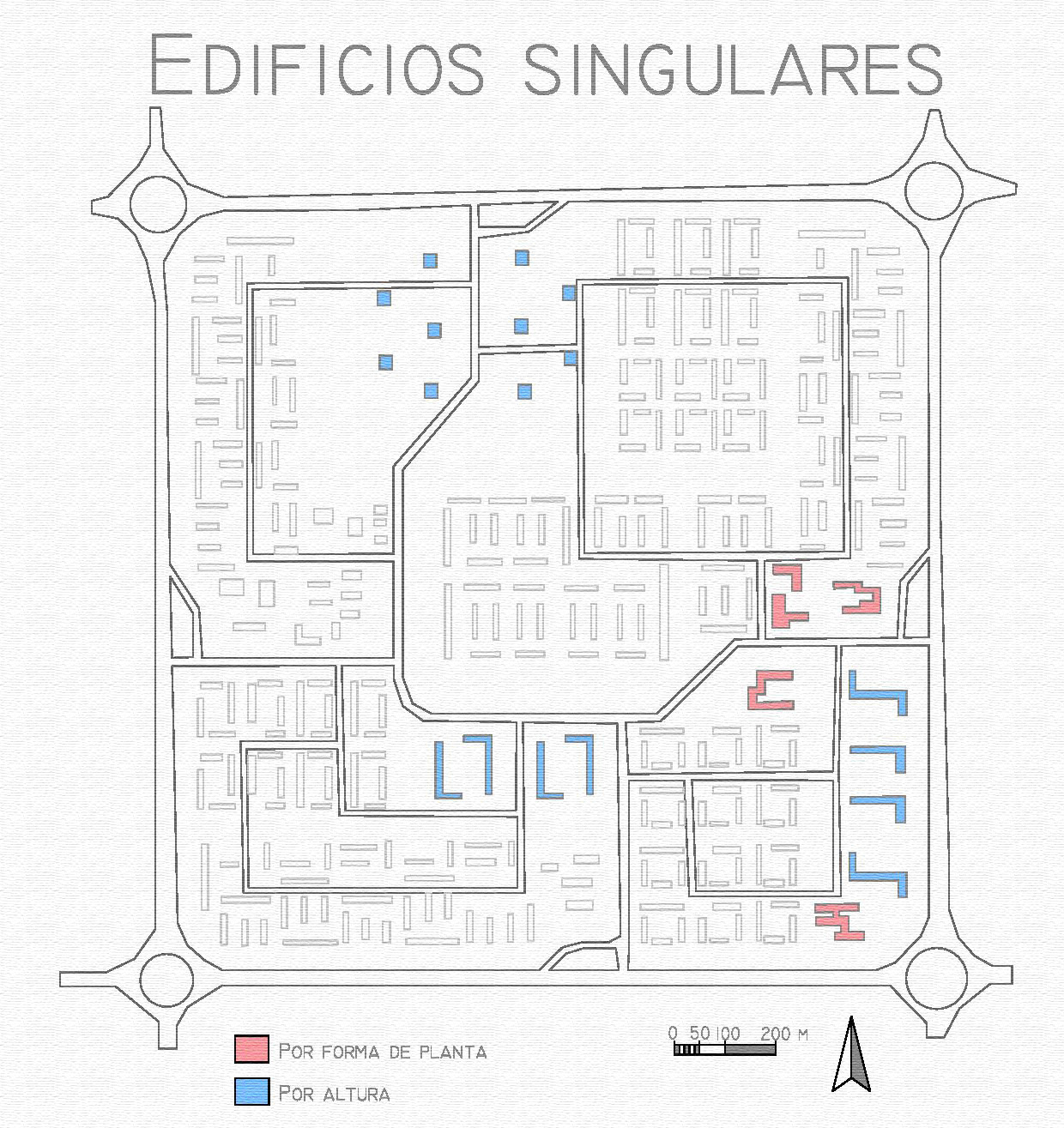

Arquitecturas singulares (señalar arquitecturas importantes ya sean por altura, forma, usos)

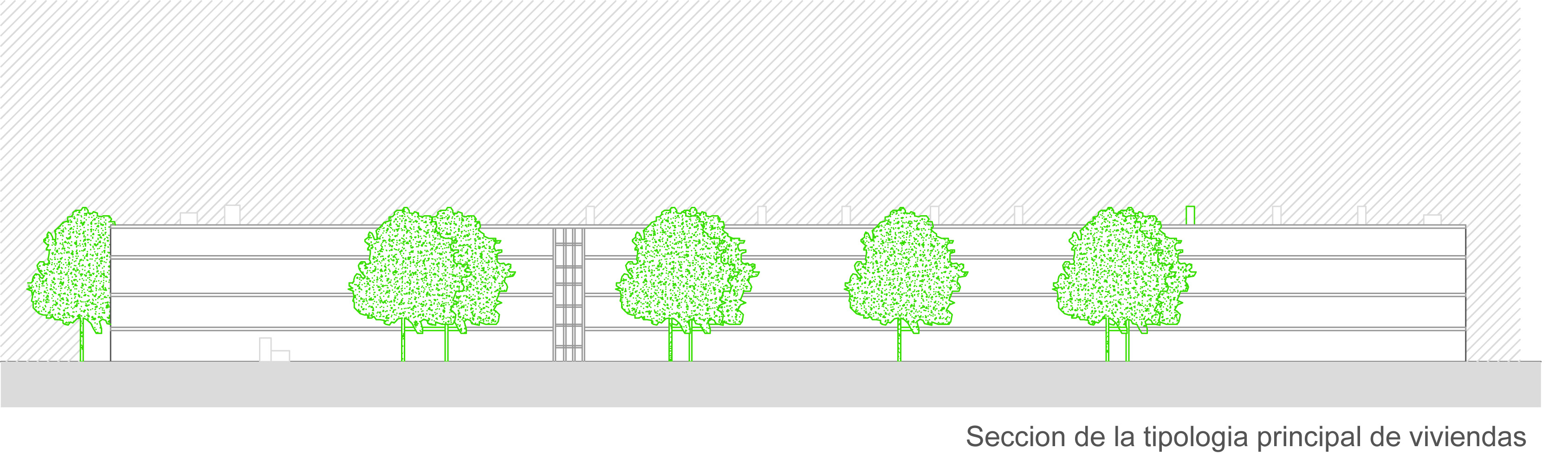

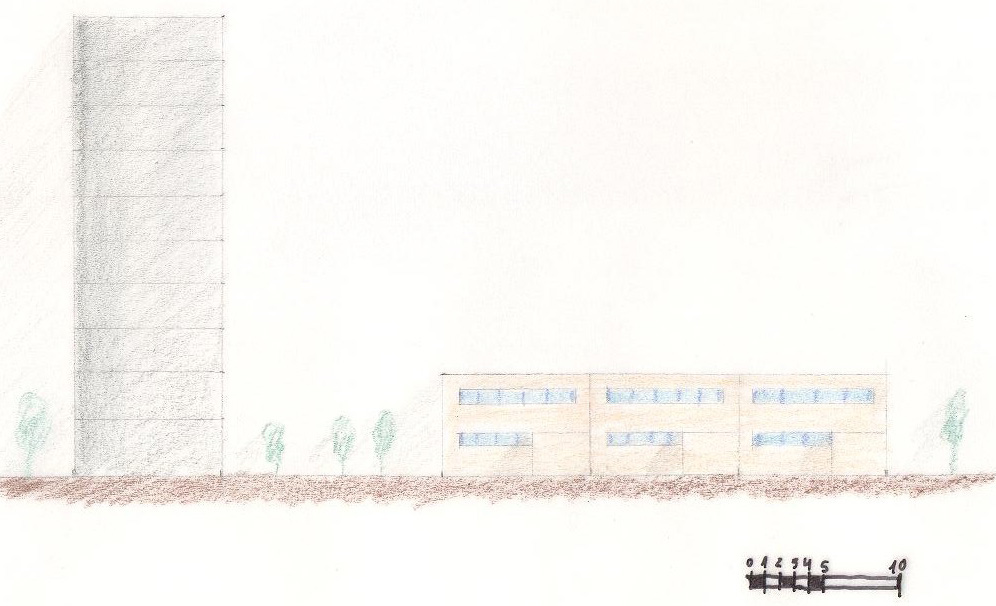

Sección importante transversal ( se aprecia la diferencia de altura entre las viviendas residenciales y las torres)

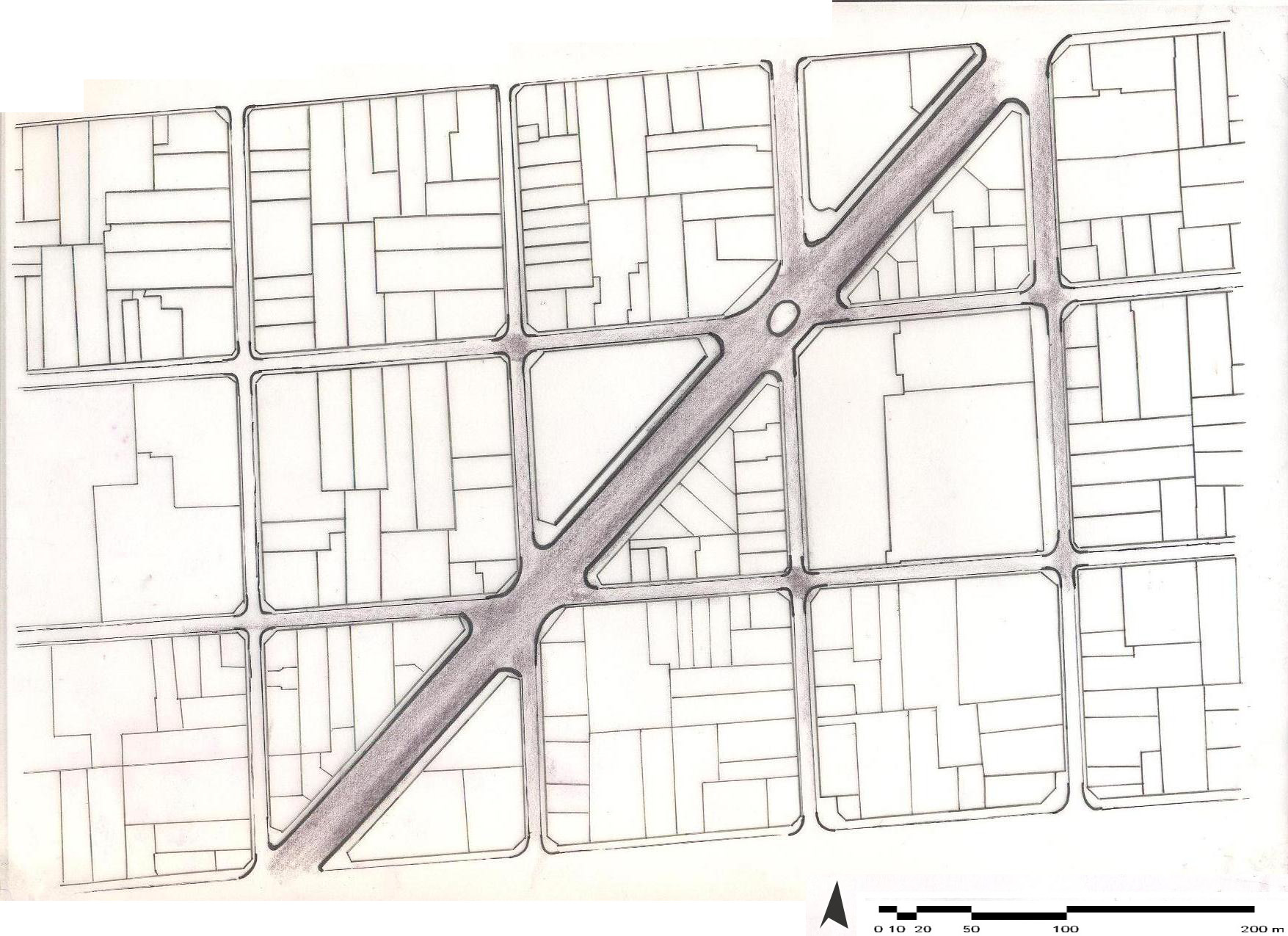

INTERVENCIÓN EN BUENOS AIRES

yo propongo no cambiar la anchura de la calle Julio A. Roca pero si una seria de cosas para mejorarla. Llevo todo el trafico rodado a un extremo para liberar el otro de la circulación y le añado vegetación para que sea mas agradable para el flujo peatonal y por ultimo, delimito las alturas de las edificaciones adyacentes en forma piramidal para que entre la luz lo mejor posible.

Planta

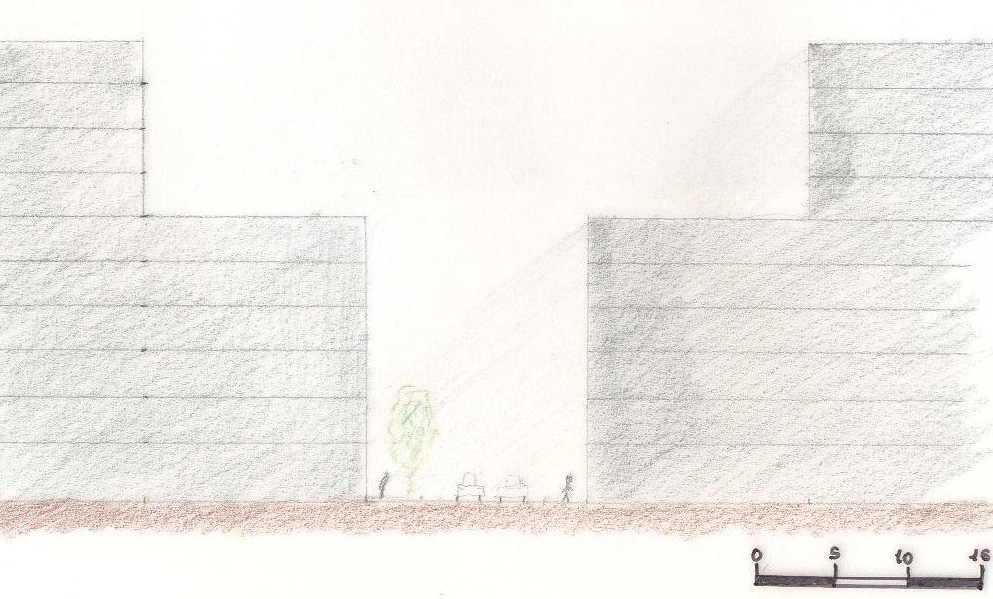

Sección



MODIFICACION- PABLO SANCHEZ GARCIA. Proyecto Buitenveldert. Van Eesteren and Mulder. Amsterdam.

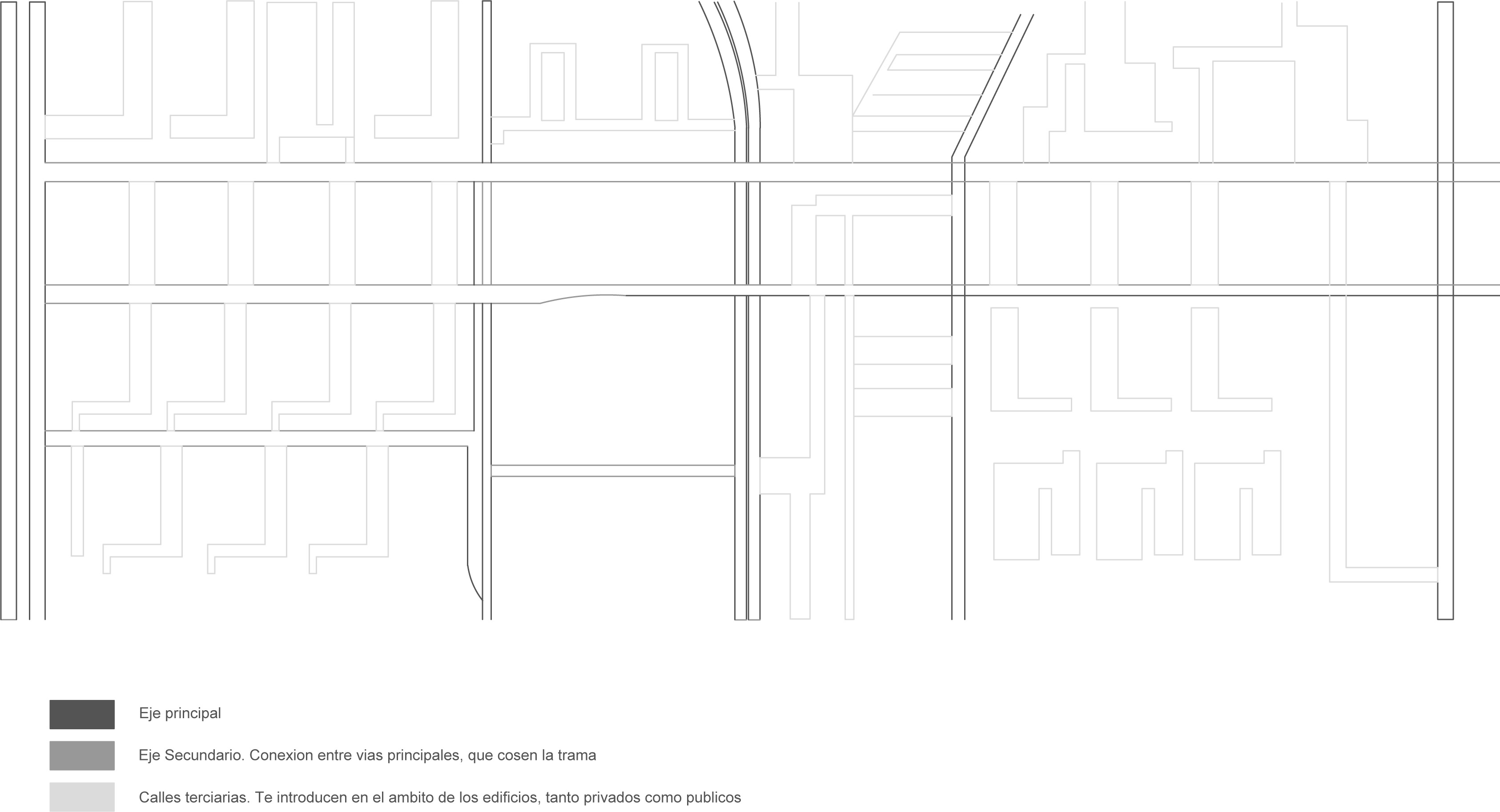

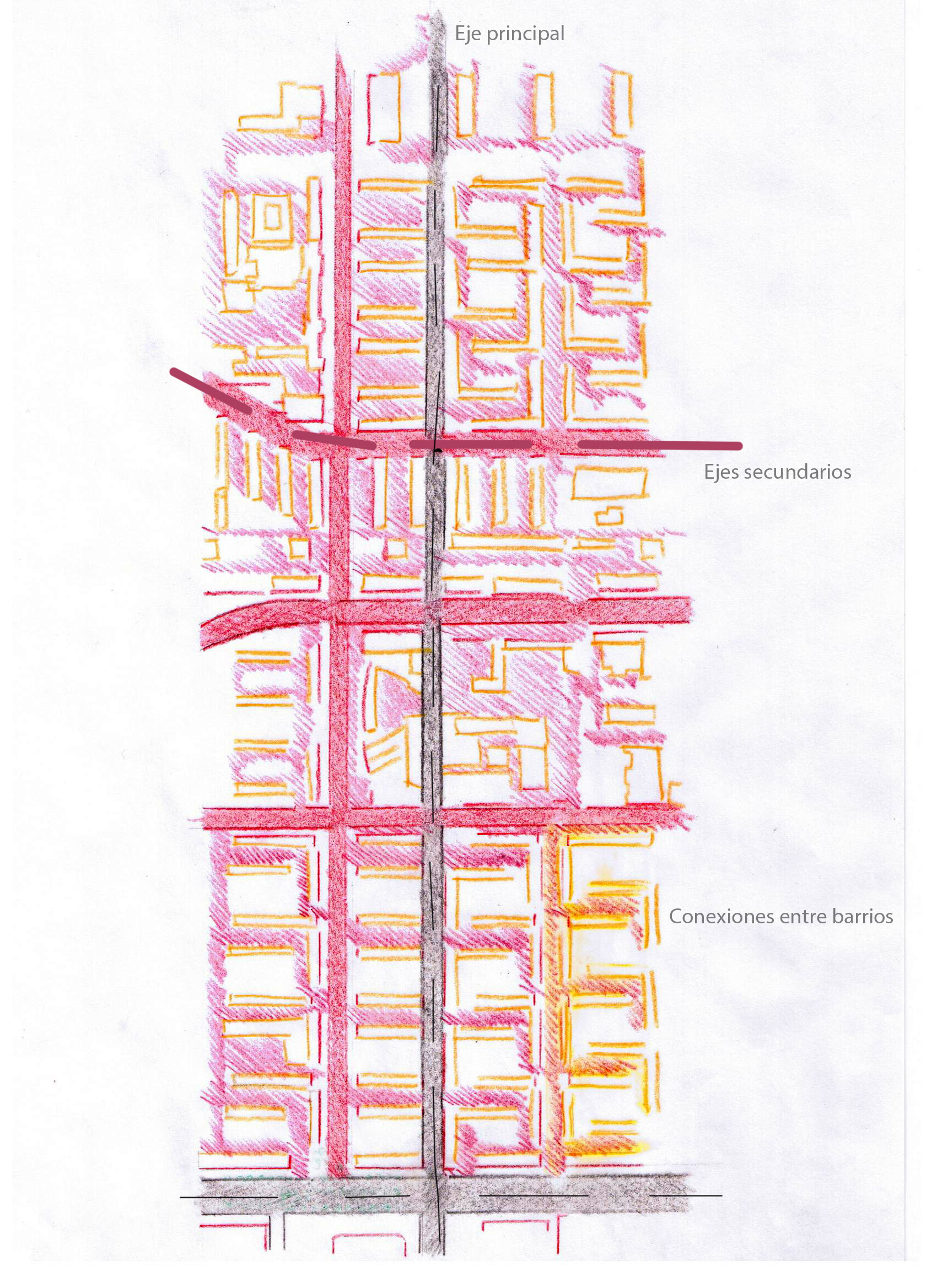

Estudio de caminos y ejes que configuran el proyecto:

El proyecto se compone por dos ejes principales que lo cruzan longitudinalmente, asi como ejes secundarios que se trazan perpendicularmente a estos para "coser" los barrios, y como ultimo punto las conexiones entre barrios, tanto fisica como visualmente.

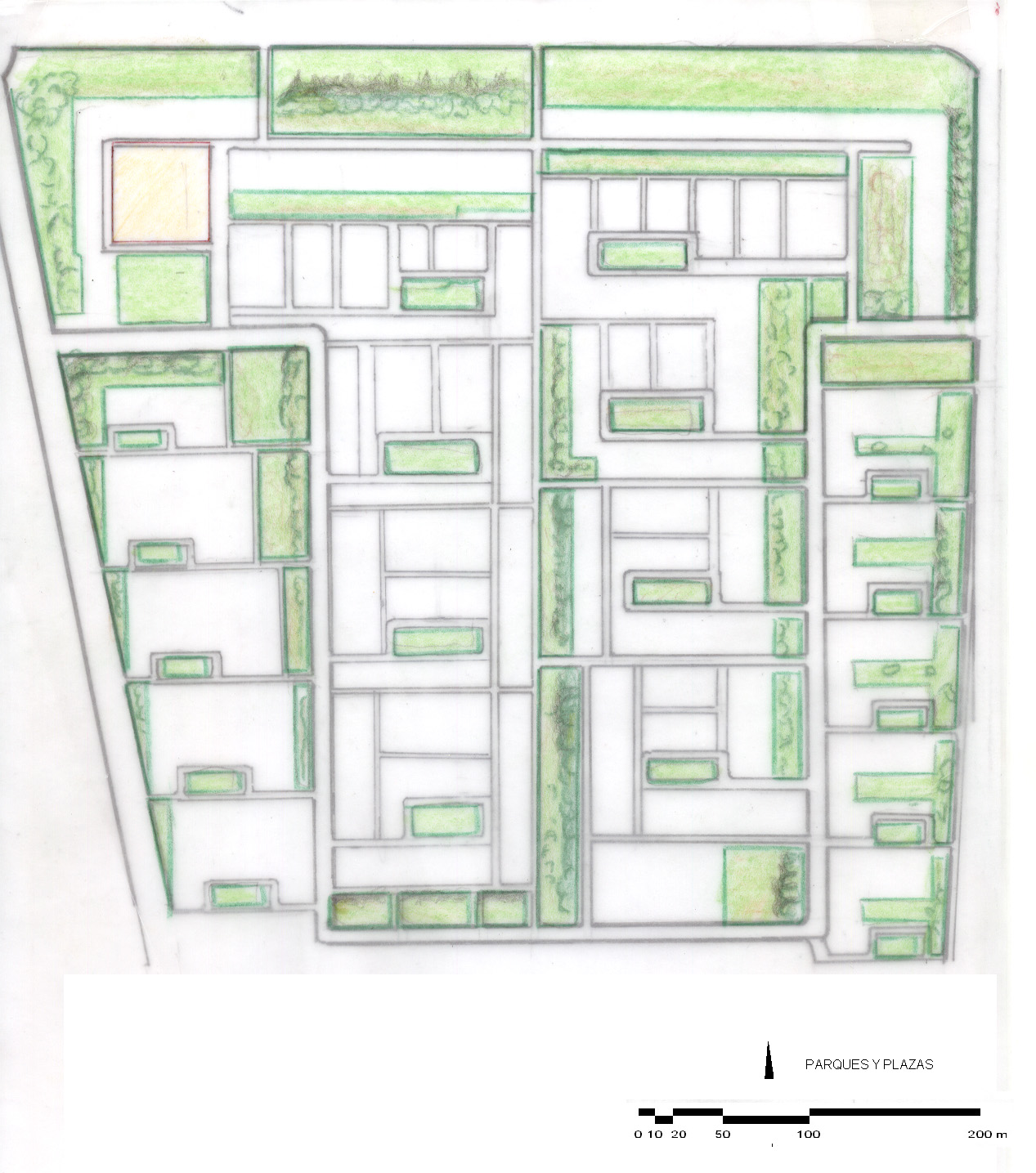

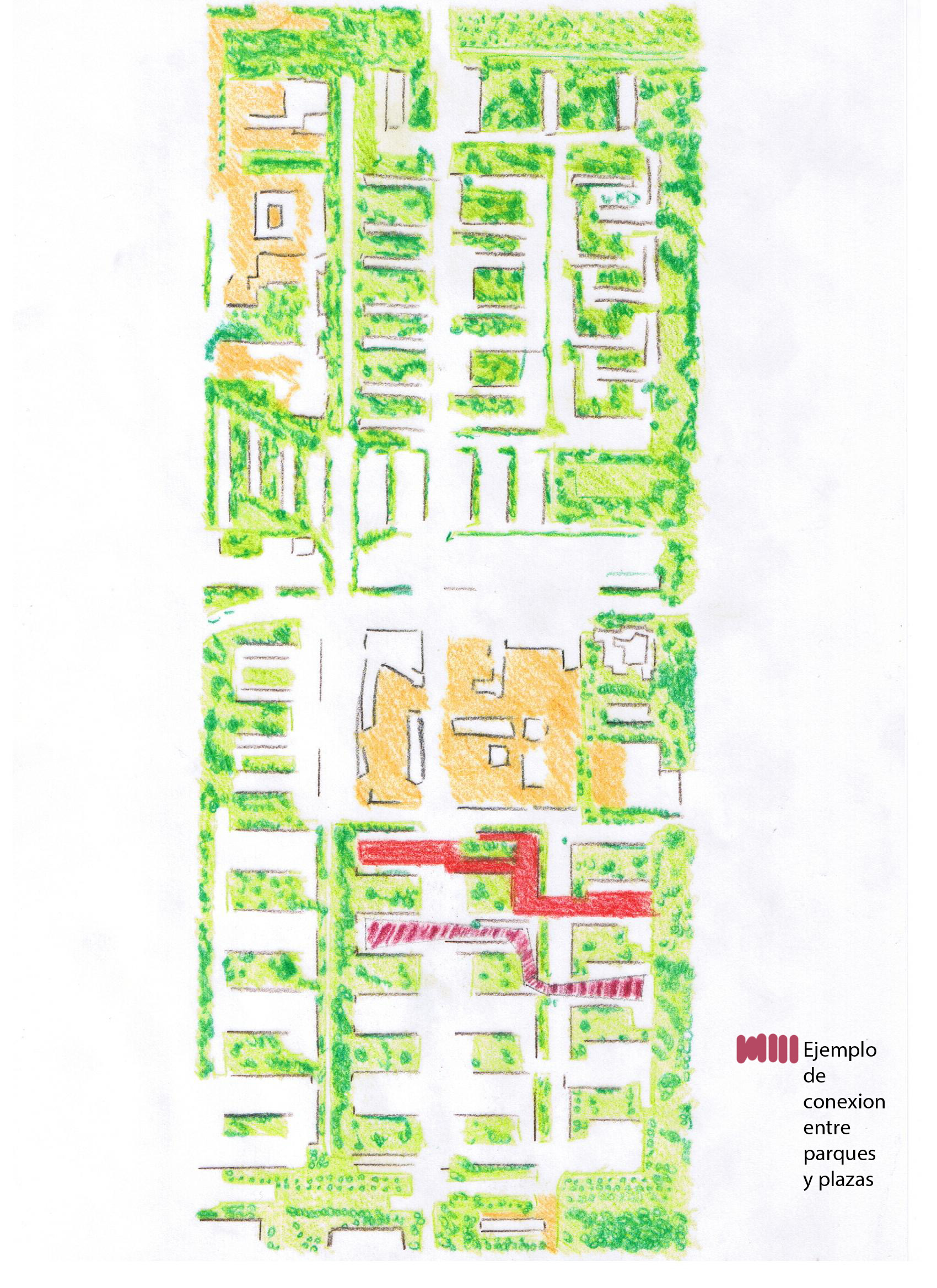

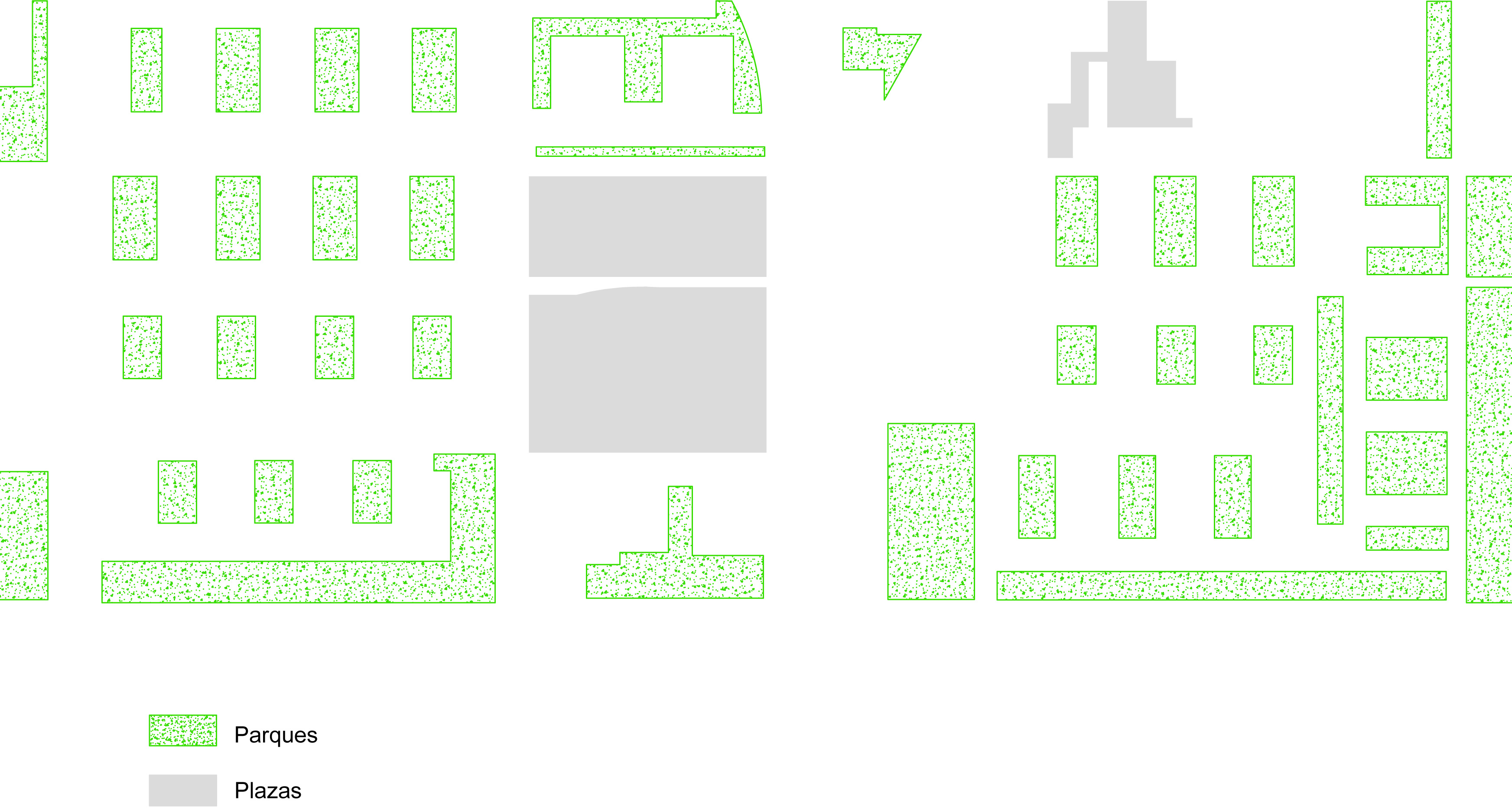

ESTUDIO DE PARQUES Y PLAZAS



El proyecto esta "cosido" por una serie de zonas verdes, que se van integrando con las edificaciones. A la vez estas unidas por unos ejes de conexion, que le dan riqueza al proyecto, por sus caminos.

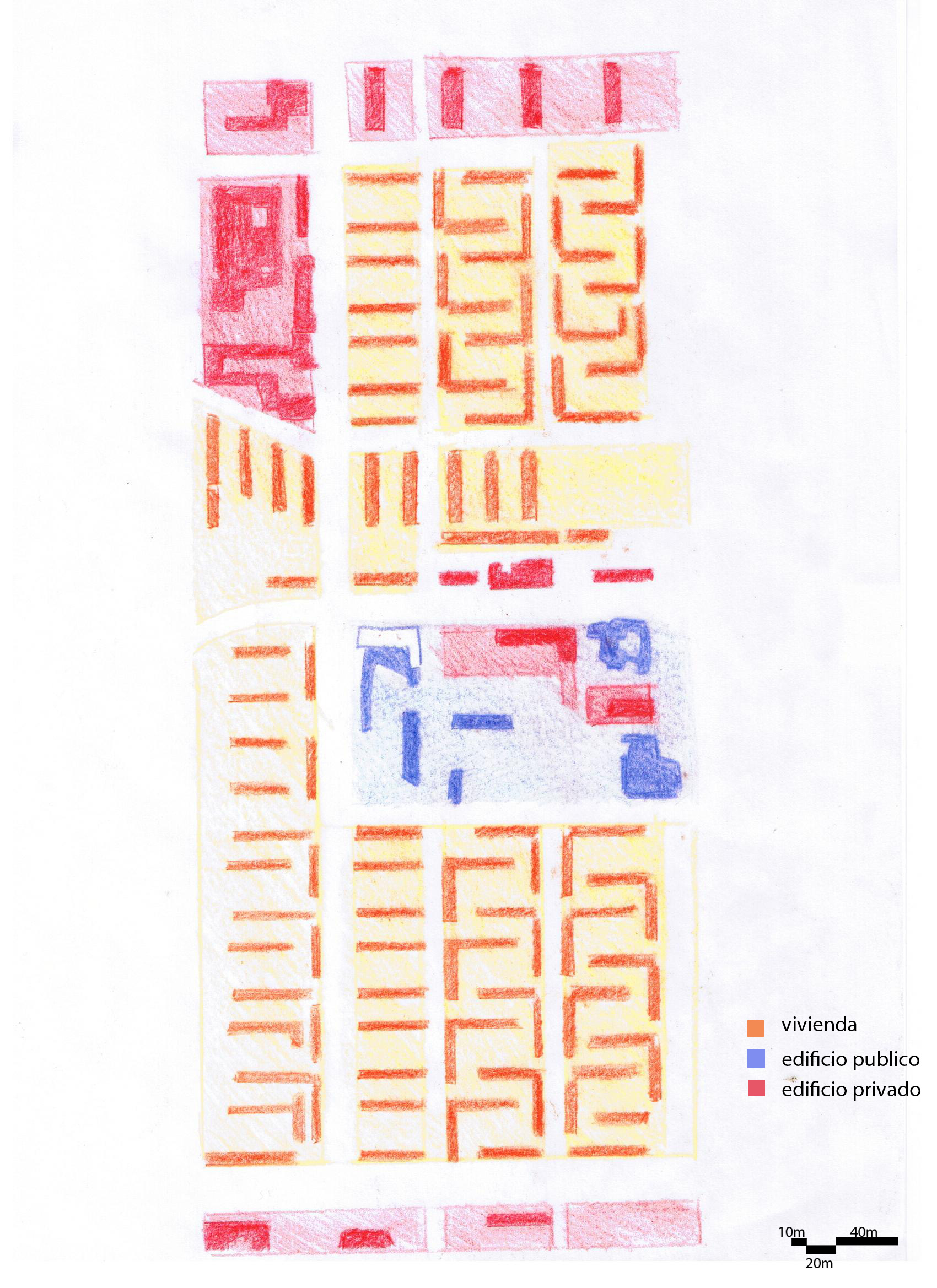

ESTUDIO DE TIPOLOGIA,



Se divisan una serie de zonas en las que se ejercen actividades relaccionadas con los usos. El proyecto esta dividido por zonas, que se conectan mediante los ejes mencionados anteriormente.

ESTUDIO SOBRE BUENOS AIRES.(conjunto)

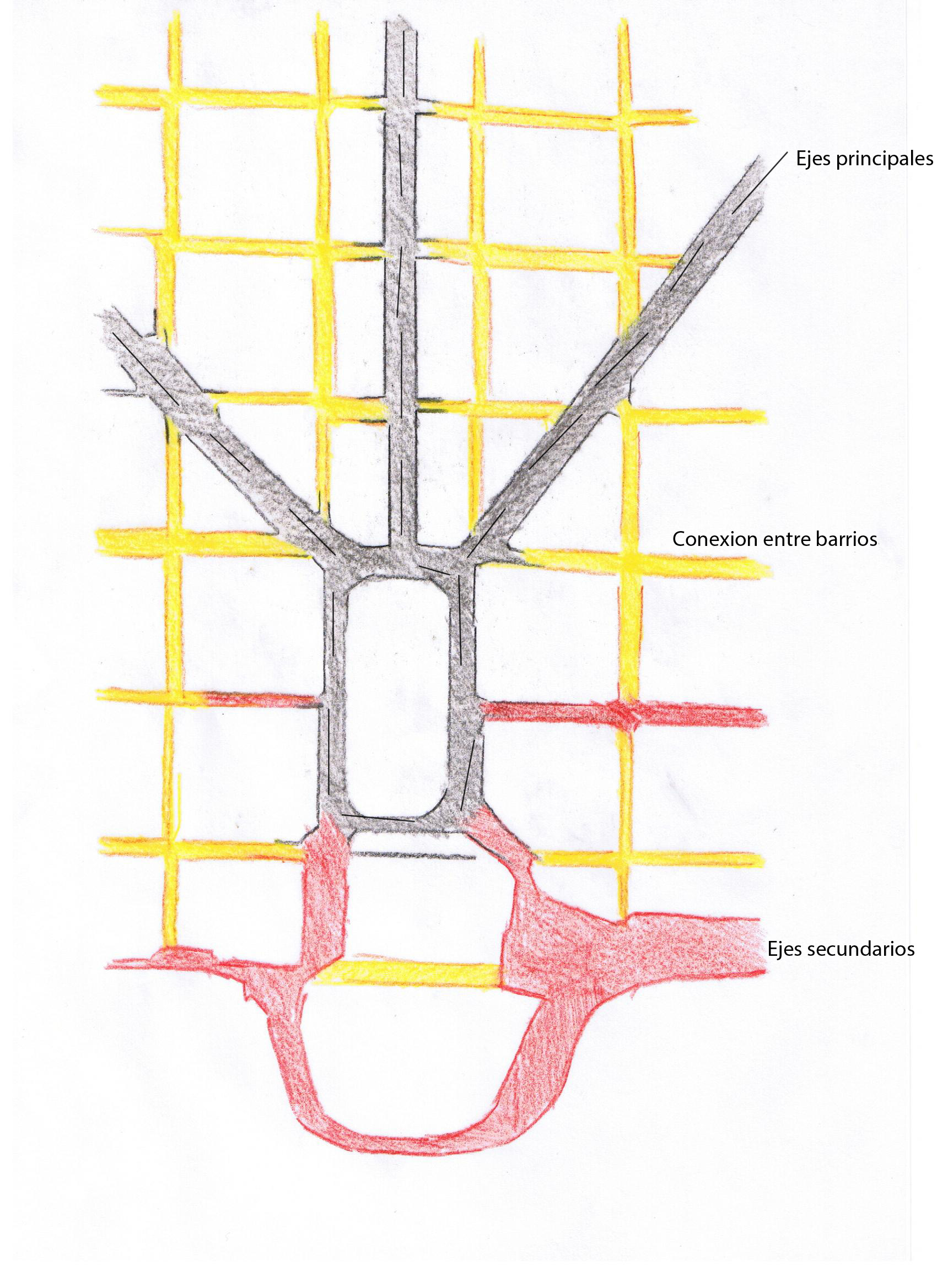

Caminos y ejes.

Se divide por tres ejes principales, que desembocan en una plaza (plaza de mayo), y por unos ejes secundariosque la unen con el resto de la ciudad, mas los ejes terciarios, formados por las conexiones entre manzanas.

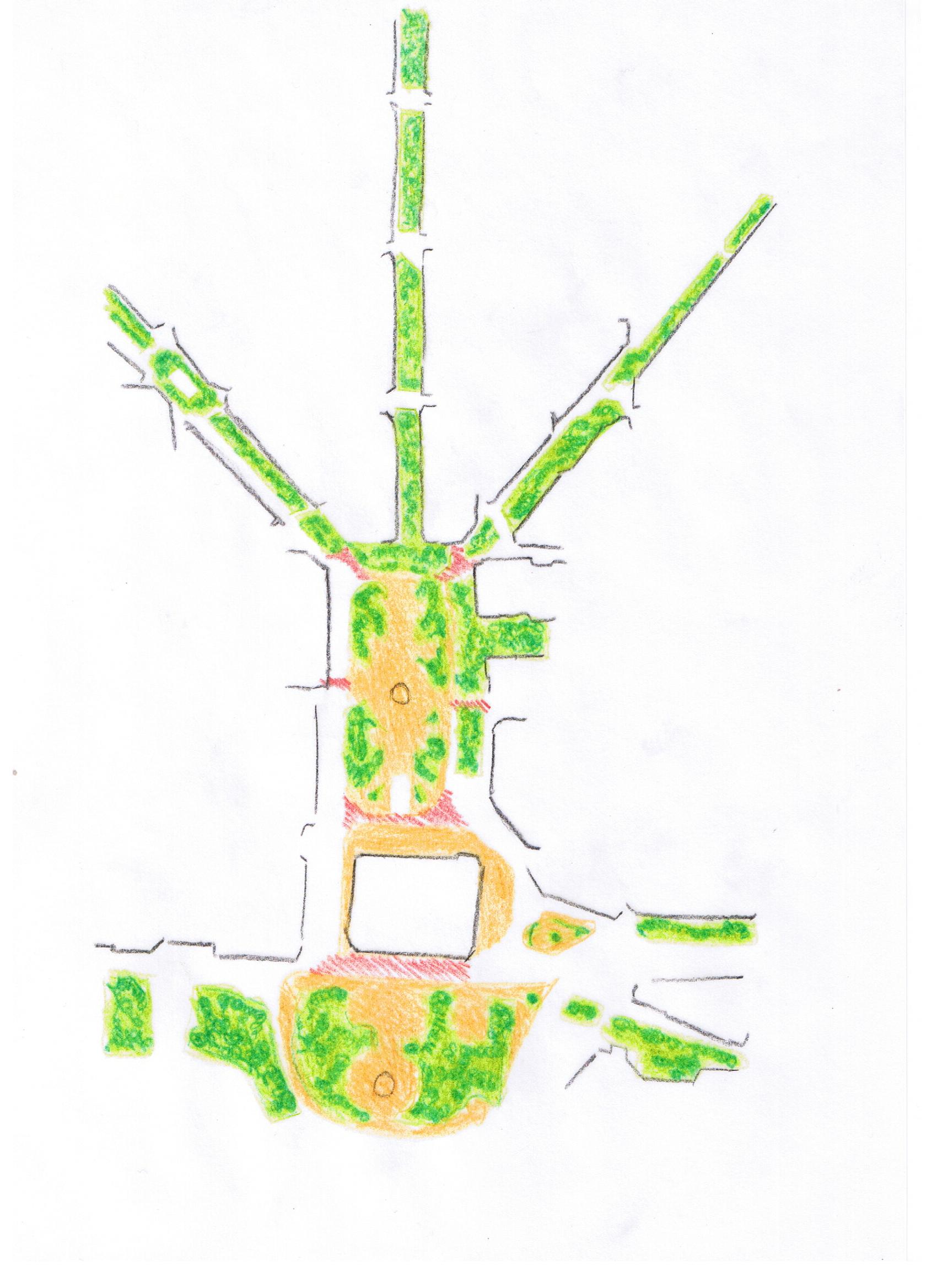

ESTUDIO DE PARQUES Y PLAZAS

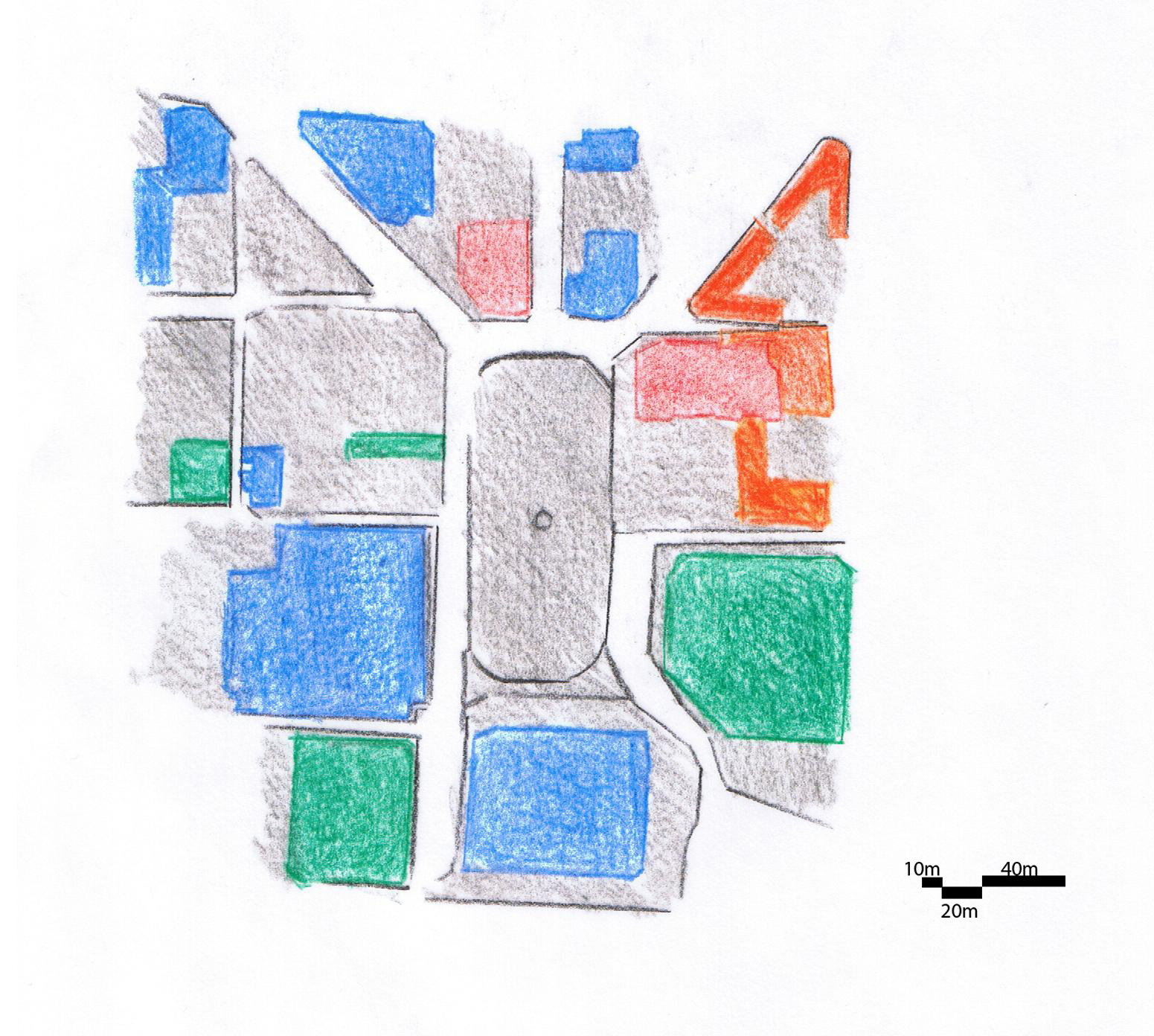

ESTUDIOS TIPOLOGICO.

Al estudiar los dos proyectos, se ve una gran organizacion en Buitenveldert, en contrapunto a buenos aires, en el que sobre todo en tipologia se mazclan todos los usos, que en Buitenveldert, se realiza un zonning, y se clasifica por barrios.


Comentarios

abarca 15 de enero de 2013 a las 19:33

Faltan las propuestas individuales. Debe mejorar la representación de varios de los dibujos. Algunos son ciertamente valiosos (especialmente los de Carlos), tanto en su expresión como en sus expresividad. Se debe profundizar y ampliar en todo su conjunto.
